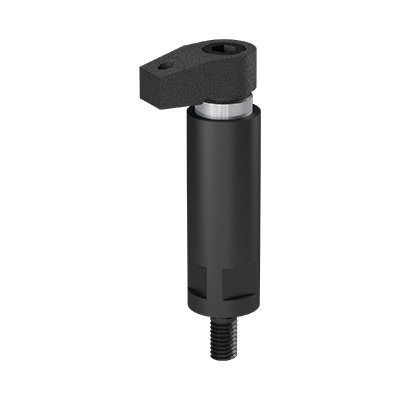

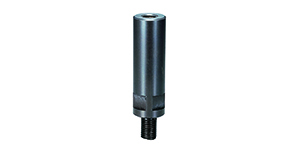

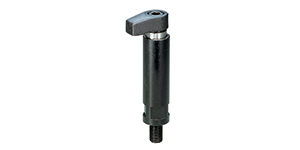

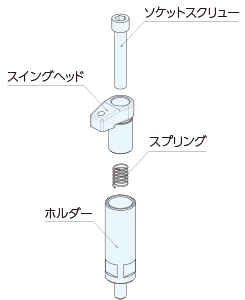

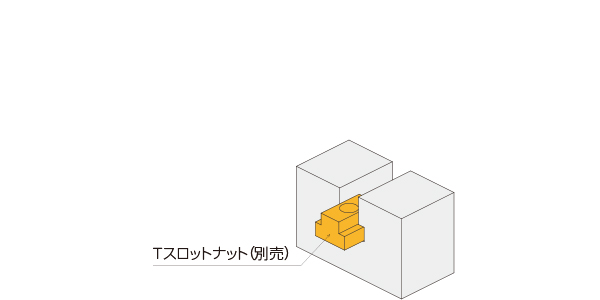

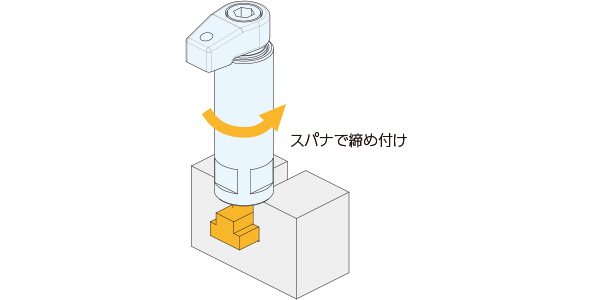

Name: スイングクランプセットS型
Brand: Nabeya

仕様/価格

No.が決まったら、在庫情報・CADデータ・製品BOXから詳細確認や問い合わせに進めます。

選択	オーダー No.	No.	クランプ距離	スイングクランプ S型	スイングクランプホルダーS型	クランプストローク	最大操作トルクN・m	最大締付力 kN	質量 kg	価格	在庫設定	在庫情報	製品BOX	CAD
選択	オーダー No.	No.	クランプ距離	スイングクランプ S型	スイングクランプホルダーS型	クランプストローク	最大操作トルクN・m	最大締付力 kN	質量 kg	価格	在庫設定	在庫情報	製品BOX	DXF	STEP
	950192	SS04035A	16	SS16	SH04035B	35-41	2	2	0.06	7,350	在庫	在庫〇	追加
	950193	SS06045A	18	SS18	SH06045B	45-53	3.5	5.5	0.11	8,300	在庫	在庫〇	追加
	950194	SS06050A	18	SS18	SH06053B	53-61	3.5	5.5	0.12	8,650	在庫	在庫〇	追加
	930149	SS08050A	20	SS20	SH08050A	50-57	11	6	0.17	6,100	在庫	在庫〇	追加
	930150	SS08060A	20	SS20	SH08060A	60-67	11	6	0.19	6,250	在庫	在庫〇	追加
	930151	SS08070A	20	SS20	SH08070A	70-77	11	6	0.22	6,400	在庫	在庫〇	追加
	914824	SS12090A	36	SS35	SH12090A	93-103	51	15	0.7	8,850	在庫	お問合わせ	追加
	914825	SS12105A	36	SS35	SH12105A	108-118	51	15	0.79	9,250	在庫	お問合わせ	追加
	914826	SS12120A	36	SS35	SH12120A	123-133	51	15	0.89	11,000	在庫	お問合わせ	追加
	914827	SS12135A	36	SS35	SH12135A	138-148	51	15	0.98	11,400	在庫	お問合わせ	追加
	914828	SS12150A	36	SS35	SH12150A	153-163	51	15	1.07	12,300	在庫	お問合わせ	追加
	914829	SS12090B	36	SS35	SH12090B	93-103	51	15	0.71	8,850	在庫	お問合わせ	追加
	914830	SS12105B	36	SS35	SH12105B	108-118	51	15	0.81	9,250	在庫	お問合わせ	追加
	914831	SS12120B	36	SS35	SH12120B	123-133	51	15	0.9	11,000	在庫	お問合わせ	追加
	914832	SS12135B	36	SS35	SH12135B	138-148	51	15	0.99	11,400	在庫	お問合わせ	追加
	914833	SS12150B	36	SS35	SH12150B	153-163	51	15	1.09	12,300	在庫	お問合わせ	追加
	914834	SS16090B	50	SS50	SH16090B	93-105	59	15	1.21	12,000	在庫	在庫〇	追加
	914835	SS16105B	50	SS50	SH16105B	108-120	59	15	1.36	12,500	在庫	在庫〇	追加
	914836	SS16120B	50	SS50	SH16120B	123-135	59	15	1.51	13,900	在庫	在庫〇	追加
	914837	SS16135B	50	SS50	SH16135B	138-150	59	15	1.65	14,700	在庫	在庫〇	追加
	914838	SS16150B	50	SS50	SH16150B	153-165	59	15	1.8	15,200	在庫	在庫〇	追加

寸法図・サイズ表

サイズ表の「選択」にチェックを入れると、選択したNo.に対応した寸法図を確認できます。

オーダー No.	No.	A	B	C	D	E	F	G	H	I	J(並目)	K	L(並目)
950192	SS04035A	16	7	7	7	35-41	13	13	15	3	M6x1.0	-	-
950193	SS06045A	18	9	8	10	45-53	15	16	18	5	M8x1.25	-	-
950194	SS06050A	18	9	8	10	53-61	15	16	18	5	M8x1.25	-	-
930149	SS08050A	20	12	7	12	50-57	15	17	21	6	M8x1.25	-	-
930150	SS08060A	20	12	7	12	60-67	15	17	21	6	M8x1.25	-	-
930151	SS08070A	20	12	7	12	70-77	15	17	21	6	M8x1.25	-	-
914824	SS12090A	36	18	15	19	93-103	25	27	32	10	M12x1.75	7.5	M8x1.25
914825	SS12105A	36	18	15	19	108-118	25	27	32	10	M12x1.75	7.5	M8x1.25
914826	SS12120A	36	18	15	19	123-133	25	27	32	10	M12x1.75	7.5	M8x1.25
914827	SS12135A	36	18	15	19	138-148	25	27	32	10	M12x1.75	7.5	M8x1.25
914828	SS12150A	36	18	15	19	153-163	25	27	32	10	M12x1.75	7.5	M8x1.25
914829	SS12090B	36	18	15	19	93-103	25	27	32	10	M16x2	7.5	M8x1.25
914830	SS12105B	36	18	15	19	108-118	25	27	32	10	M16x2	7.5	M8x1.25
914831	SS12120B	36	18	15	19	123-133	25	27	32	10	M16x2	7.5	M8x1.25
914832	SS12135B	36	18	15	19	138-148	25	27	32	10	M16x2	7.5	M8x1.25
914833	SS12150B	36	18	15	19	153-163	25	27	32	10	M16x2	7.5	M8x1.25
914834	SS16090B	50	20	13.8	27	93-105	25	36	40	14	M16x2	7.5	M8x1.25
914835	SS16105B	50	20	13.8	27	108-120	25	36	40	14	M16x2	7.5	M8x1.25
914836	SS16120B	50	20	13.8	27	123-135	25	36	40	14	M16x2	7.5	M8x1.25
914837	SS16135B	50	20	13.8	27	138-150	25	36	40	14	M16x2	7.5	M8x1.25
914838	SS16150B	50	20	13.8	27	153-165	25	36	40	14	M16x2	7.5	M8x1.25

材質・熱処理・表面処理

名称	材質	熱処理	表面処理
スイングクランプセットS型	スイングヘッド：S45C ホルダーS型：S45C	スイングヘッド：焼入（HRC25-35) ホルダーS型：焼入れ(HRC25-35)	スイングヘッド：黒染め(四三酸化鉄被膜) ホルダーS型：黒染め(四三酸化鉄被膜)

特長

■選択可能な締付力
2～15kNと必要な締付力よりお選び頂けます。

■省スペースなジグレイアウトにも対応
クランプ機能とサポート機能が一体となっております。
ジグプレートのサイズを最小限に抑えることができるため、コストダウンにつながります。

■省スペースでも自由に動かせるスイングヘッド
ガイド溝がないため、スイングヘッドは自由に動かせます。
そのため、スイングヘッドが入る隙間でもクランプが可能です。

■自動上昇機構を内蔵
スプリングを内蔵しており、アンクランプ時にはスイングヘッドが自動で上昇します。

■アタッチメントの取り付けが可能
SS12090A～SS16150Bにはアタッチメントの取り付けが可能。
ワーク表面性状に合わせてクランプすることができます。
