アジャストクランプ(グーズネック型)

E-9447

製品カタログ

仕様/価格(1個価格)

選択	オーダー No.	No.	適合 T溝巾	クランプ距離	クランプストローク	質量 kg	価格	在庫設定	在庫情報	製品BOX	CAD
選択	オーダー No.	No.	適合 T溝巾	クランプ距離	クランプストローク	質量 kg	価格	在庫設定	在庫情報	製品BOX	DXF	STEP
	915972	GPC10100	10	41.5-62.5	22-46	0.44	15,200	在庫	在庫〇	追加
	915973	GPC12125	12	51-77	28-58	0.91	17,500	在庫	在庫〇	追加
	915974	GPC14125	14	51-77	28-56	0.93	17,500	在庫	在庫〇	追加
	915975	GPC16160	16	60.5-92.5	36-71	1.86	23,700	在庫	在庫〇	追加
	915976	GPC18160	18	60.5-92.5	36-69	1.88	23,900	在庫	在庫〇	追加
	915977	GPC20200	20	70-118	43-92	3.32	37,300	在庫	在庫△	追加
	915978	GPC22200	22	70-118	43-92	3.35	37,600	在庫	在庫〇	追加

寸法図・サイズ表

選択	オーダー No.	No.	A	B	C	D	E(並目)	F	G	H（並目）	I
	915972	GPC10100	100	30	15	41.5-62.5	M10x1.5	22-46	80	M10x1.5	39
	915973	GPC12125	125	40	20	51-77	M12x1.75	28-58	80	M12x1.75	49
	915974	GPC14125	125	40	20	51-77	M12x1.75	28-56	100	M12x1.75	49
	915975	GPC16160	160	50	25	60.5-92.5	M16x2	36-71	100	M16x2	55
	915976	GPC18160	160	50	25	60.5-92.5	M16x2	36-69	125	M16x2	55
	915977	GPC20200	200	60	30	70-118	M20x2.5	43-92	125	M20x2.5	69
	915978	GPC22200	200	60	30	70-118	M20x2.5	43-92	125	M20x2.5	69

材質・熱処理・表面処理

名称	材質	熱処理	表面処理
アジャストクランプ(グーズネック型)	S45C	焼入	焼付塗装

特長

■マシニング加工のワーククランプでご使用いただけます。
■標準的なTスロットボルト付クランプです。
■サポートスクリューにより無段階でクランプ高さを調整できます。
■プレーン型と比べて、上への飛び出しが少なくなるため、上面加工時の干渉回避に有効です。

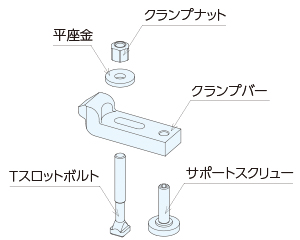

構成図

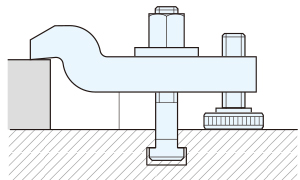

使用例

クランプナットを締めることでクランプバーが下がり、ワークを上からクランプします。

使用方法

サポートスクリューを回してワークにクランプ
高さを合わせてください。

クランプナットを締めてクランプしてください。

■注意事項

・締付ストロークに範囲内でご使用ください。

・操作トルクを超えた使用は、製品の破損に繫がります。

取付方法

テーブルまたはジグベースのT溝にTスロットボルトを挿入してください。
クランプバー・サポートスクリュー・平座金を取り付けてください。
クランプナットで締めつけてください。

修理対応

当製品の修理は行っておりません。

クランプ力低下や異常がみられる場合は、交換をしてください。

メンテナンス方法

使用前後に切粉が付着していないかの確認と使用後に切粉の除去を行ってください。
