ヘリカルクランプ

E-9427

  • 9427.jpg

  • 9427.jpg

仕様/価格

オーダーNo. No. 適合T溝巾 クランプ距離 クランプ
ストロ－ク		 最大操作トルク
N・m		 最大締付力
kN		 質量kg 価格 在庫設定 在庫情報 製品BOX CAD
グーズ
ネック側		 ストレート
側		 DXF STEP
903744 HEC1200 12 30.5-62 55.5-84 0-45 50 11.5 0.7 10,200 在庫 在庫〇 追加 DL DL
903745 HEC1201 12 31.5-62 24.5-57.5 15-45 50 11.4 0.6 11,900 在庫 在庫〇 追加 DL DL
903746 HEC1202 12 31.5-62 24.5-57.5 30-75 50 11.4 0.8 11,300 在庫 在庫△ 追加 DL DL
903747 HEC1203 12 31.5-62 24.5-57.5 60-135 50 11.4 1.2 14,100 在庫 在庫〇 追加 DL DL
903748 HEC1204 12 31.5-62 24.5-57.5 120-195 50 11.4 1.7 18,100 在庫 お問合わせ 追加 DL DL
903749 HEC1205 12 31.5-62 24.5-57.5 180-255 50 11.4 2.2 20,900 在庫 在庫〇 追加 DL DL
903750 HEC1400 14 30.5-62 55.5-84 0-45 80 15.5 0.7 10,500 在庫 在庫△ 追加 DL DL
903751 HEC1401 14 31.5-62 24.5-57.5 15-45 80 15.3 0.6 9,900 在庫 在庫△ 追加 DL DL
903752 HEC1402 14 31.5-62 24.5-57.5 30-75 80 15.3 0.8 11,300 在庫 在庫〇 追加 DL DL
903753 HEC1403 14 31.5-62 24.5-57.5 60-135 80 15.3 1.2 14,500 在庫 在庫〇 追加 DL DL
903754 HEC1404 14 31.5-62 24.5-57.5 120-195 80 15.3 1.7 18,800 在庫 お問合わせ 追加 DL DL
903755 HEC1405 14 31.5-62 24.5-57.5 180-255 80 15.3 2.2 21,600 在庫 在庫〇 追加 DL DL
903756 HEC1600 16 46-69 76-93 0-70 100 15.3 1.9 16,000 在庫 在庫〇 追加 DL DL
903757 HEC1601 16 46-69 40-59 25-70 100 16.3 1.7 15,100 在庫 在庫〇 追加 DL DL
903758 HEC1602 16 46-69 40-59 50-120 100 16.3 2.2 18,400 在庫 在庫△ 追加 DL DL
903759 HEC1603 16 46-69 40-59 100-220 100 16.3 3.3 23,900 在庫 在庫〇 追加 DL DL
903760 HEC1604 16 46-69 40-59 200-320 100 16.3 4.9 30,800 在庫 在庫〇 追加 DL DL
903761 HEC1800 18 46-69 76-93 0-70 130 17.8 1.9 16,400 在庫 在庫〇 追加 DL DL
903762 HEC1801 18 46-69 40-59 25-70 130 19 1.7 15,300 在庫 在庫〇 追加 DL DL
903763 HEC1802 18 46-69 40-59 50-120 130 19 2.2 19,400 在庫 在庫△ 追加 DL DL
903764 HEC1803 18 46-69 40-59 100-220 130 19 3.4 24,600 在庫 在庫〇 追加 DL DL
903765 HEC1804 18 46-69 40-59 200-320 130 19 4.8 32,400 在庫 在庫〇 追加 DL DL

寸法図・サイズ表

選択 オーダーNo. No. A B C D E F G H I J K L M N O P Q R(並目)
903744 HEC1200 140 34 55.5 54 30.5 22 17 31 10 8 0-13 32-45 19 11.5 19 0.75 R37.5 M10x1.5
903745 HEC1201 110 34 24.5 54 31.5 22 17 16 10 8 15-28 32-45 19 11.5 19 0.75 R37.5 M10x1.5
903746 HEC1202 110 34 24.5 54 31.5 22 17 16 10 8 30-58 47-75 19 11.5 19 1.25 R37.5 M10x1.5
903747 HEC1203 110 34 24.5 54 31.5 22 17 16 10 8 60-118 77-135 19 11.5 19 2.5 R38 M10x1.5
903748 HEC1204 110 34 24.5 54 31.5 22 17 16 10 8 120-178 137-195 19 11.5 19 2.5 R40 M10x1.5
903749 HEC1205 110 34 24.5 54 31.5 22 17 16 10 8 180-238 197-255 19 11.5 19 2.5 R42 M10x1.5
903750 HEC1400 140 34 55.5 54 30.5 22 17 31 10 8 0-13 32-45 23 13.5 19 0.75 R37.5 M12x1.75
903751 HEC1401 110 34 24.5 54 31.5 22 17 16 10 8 15-28 32-45 23 13.5 19 0.75 R37.5 M12x1.75
903752 HEC1402 110 34 24.5 54 31.5 22 17 16 10 8 30-58 47-75 23 13.5 19 1.25 R37.5 M12x1.75
903753 HEC1403 110 34 24.5 54 31.5 22 17 16 10 8 60-118 77-135 23 13.5 19 2.5 R38 M12x1.75
903754 HEC1404 110 34 24.5 54 31.5 22 17 16 10 8 120-178 137-195 23 13.5 19 2.5 R40 M12x1.75
903755 HEC1405 110 34 24.5 54 31.5 22 17 16 10 8 180-238 197-255 23 13.5 19 2.5 R42 M12x1.75
903756 HEC1600 160 50 76 38 46 30 22.5 50 23.6 15 0-22.5 47.5-70 26 15.7 24 1.25 R49 M14x2
903757 HEC1601 122 50 40 36 46 30 22.5 25 23.6 15 25-47.5 47.5-70 26 15.7 24 1.25 R49 M14x2
903758 HEC1602 122 50 40 36 46 30 22.5 25 23.6 15 50-97.5 72.5-120 26 15.7 24 2.5 R50 M14x2
903759 HEC1603 122 50 40 36 46 30 22.5 25 23.6 15 100-197.5 122.5-220 26 15.7 24 3.75 R50 M14x2
903760 HEC1604 122 50 40 36 46 30 22.5 25 23.6 15 200-297.5 222.5-320 26 15.7 24 3.75 R54 M14x2
903761 HEC1800 160 50 76 38 46 30 22.5 50 23.6 15 0-22.5 47.5-70 29 17.4 24 1.25 R49 M16x2
903762 HEC1801 122 50 40 36 46 30 22.5 25 23.6 15 25-47.5 47.5-70 29 17.4 24 1.25 R49 M16x2
903763 HEC1802 122 50 40 36 46 30 22.5 25 23.6 15 50-97.5 72.5-120 29 17.4 24 2.5 R50 M16x2
903764 HEC1803 122 50 40 36 46 30 22.5 25 23.6 15 100-197.5 122.5-220 29 17.4 24 3.75 R50 M16x2
903765 HEC1804 122 50 40 36 46 30 22.5 25 23.6 15 200-297.5 222.5-320 29 17.4 24 3.75 R54 M16x2

材質・熱処理・表面処理

名称 材質 表面処理
ヘリカルクランプ ベース：FCAD900-8
受台：FCAD900-8
Zクランプ：S45C		 ベース：化成処理(リン酸塩被膜)
受台：化成処理(リン酸塩被膜)
Zクランプ：化成処理(リン酸塩被膜)

特長

■締付力は、11.4～19kNよりお選び頂けます。
■省スペースで大きな締め付け力を得られます。
■クランプバー両端の形状が異なるため、2通りのクランプ方法に対応できます。
■ベースと受台がジャッキの役割を果たすため、別途ジャッキを準備する必要がありません。
■クランプバーが鍛造品のため、削り出し品に比べて強度に優れています。

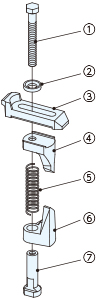

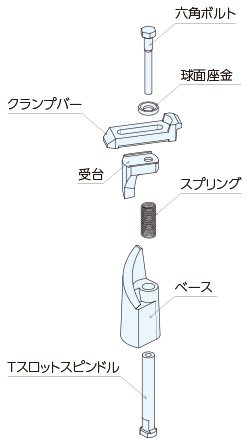

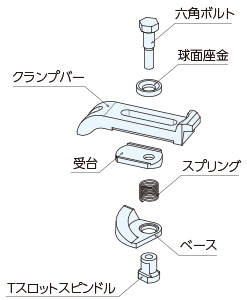

構成図

HEC1200、1400、1600、1800



使用例

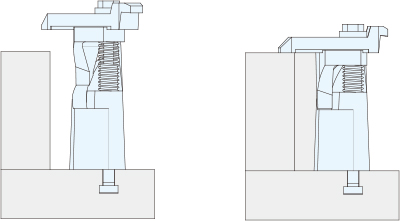

螺旋状のステップに受台を載せ、ボルトを締めることで、クランプバーがワークをクランプします。

マシニング加工のワーククランプでご使用いただけます。



使用方法

●クランプ

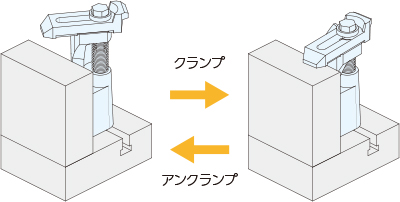

受台高さをワーク高さに合わせて調整して、クランプバーをワークに当て、六角ボルトを締めてください。

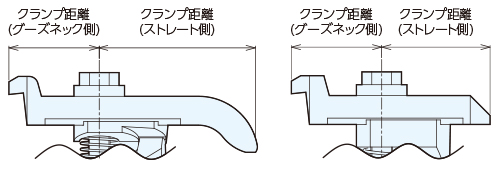

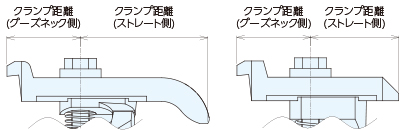

クランプバーはグーズネック側、ストレート側どちらでもクランプすることができます。



●アンクランプ

六角ボルトを緩めて、クランプバーをワークから放してください。









クランプ力の計算式は以下の通りです。
設定時の参考にしてください。



№ 計算式
HEC12 1/(1+(クランプ距離/38))X0.41572X操作トルク(N･m）
HEC14 1/(1+(クランプ距離/38))X0.34937X操作トルク(N･m）
HEC16 1/(1+(クランプ距離/49))X0.29592X操作トルク(N･m）
HEC18 1/(1+(クランプ距離/49))X0.26474X操作トルク(N･m）







■注意事項

最大操作トルクを超える操作は、クランプの耐久性に影響を及ぼします。

規定のトルク内でご使用ください。

締め付けストロークの範囲内でご使用ください。

本製品はＴ溝専用です。

Ｔスロットスピンドルを取り外して使用することはできません。

同時にクランプ（ダブルクランプ）はできません。

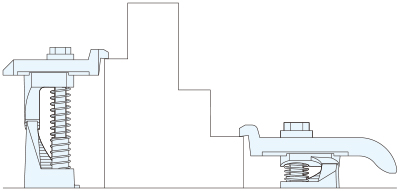

受台とベースにはステップがついています。ステップがかみ合うことで安定してＺクランプを受けることができます。



取付方法

テーブルまたはジグベースのT溝にTスロットスピンドルを挿入してください。

ベース、スプリング、受台、クランプバーを取り付け球面座金、六角ボルトで締め付けてください。



修理対応

当製品の修理は行っておりません。

クランプ力低下や異常がみられる場合は、交換をしてください。

メンテナンス方法

使用前後に切粉が付着していないかの確認と使用後に切粉の除去を行ってください。
