RoHS対応

スイングクランプB型

E-9317

  • スイングクランプB型 PIC1

  • スイングクランプB型 PIC1

仕様/価格

No.が決まったら、在庫情報・CADデータ・製品BOXから詳細確認や問い合わせに進めます。
オーダー
No.		 No. 適合
T溝巾		 クランプ
ストローク		 最大
操作トルク
N・m		 最大
締付力
kN		 質量
kg		 価格 在庫設定 在庫情報 製品BOX CAD
DXF STEP
903494 EWN44300B 14 25-30 40 10 0.66 37,300 在庫 在庫〇 追加 DL DL
903495 EWN40600B 14 50-60 40 10 0.89 56,500 在庫 在庫△ 追加 DL DL
903496 EWN40105B 14 70-105 40 10 1.1 59,500 在庫 お問合わせ 追加 DL DL
903497 EWN40135B 14 100-135 40 10 1.35 61,000 在庫 在庫〇 追加 DL DL
903498 EWN60135B 14 101.5-136.5 40 10 2.7 74,500 在庫 在庫△ 追加 DL DL

寸法図・サイズ表

サイズ表の「選択」にチェックを入れると、選択したNo.に対応した寸法図を確認できます。
選択 オーダー
No.		 No. A B C D E F G H I J(並目) K L M N(並目)
903494 EWN44300B 62 40 44 18 9 29 25-30 16 36 M12x1.75 19 - - -
903495 EWN40600B 75 55 40 20 21 23 50-60 16 36 M12x1.75 19 40 10.5 M12x1.75
903496 EWN40105B 75 55 40 20 21 23 70-105 16 36 M12x1.75 19 40 10.5 M12x1.75
903497 EWN40135B 75 55 40 20 21 23 100-135 16 36 M12x1.75 19 40 10.5 M12x1.75
903498 EWN60135B 89 67 50 17 22 23 101.5-136.5 16 55 M12x1.75 19 60 14 M12x1.75

材質・熱処理・表面処理

名称 材質 熱処理 表面処理
スイングクランプB型 クランプバー：SCM420
ホルダー：SCM420		 クランプバー：焼入(HRC57-63)
ホルダー：焼入(HRC57-63)		 クランプバー：黒染め(四三酸化鉄被膜)
ホルダー：黒染め(四三酸化鉄被膜)

特長

横振り自在でワークの脱着が可能です。Ｔ溝にも、タップ穴にも使えます。
専用ハイトアジャストサポートでクランプ高さをワークに合わせることができます。

[付属品]TスロットナットTNM1412K1個

構成図

EWN44300B





  部品構成
① 六角ボルト
② 平座金
③ スイングヘッド
④ スプリング
⑤ ホルダー
⑥ 六角穴付止めねじ（平先）



EWN40600B,4015B,40135B,60135B





  部品構成
① 六角ボルト
② 平座金
③ スイングヘッド
④ スプリング
⑤ シリンダーホルダー
⑥ 六角穴付止めねじ（平先）

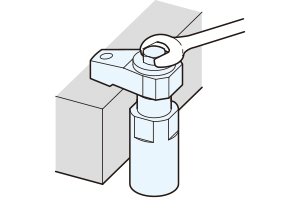

使用方法

六角ボルトを締めるとクランプヘッドが下降し、クランプします。
六角ボルトを緩めると、内蔵スプリングよりクランプヘッドが上昇します。







■注意事項



最大操作トルクを超える操作は、クランプの耐久性に影響を及ぼします。

既定のトルク内でご使用ください。

クランプストロークの範囲内でご使用ください。

それ以上で使用されるとクランプの損傷の原因になります。

Ｔ溝巾14以外でご使用される場合は、ねじ穴貫通タイプのＴスロットナットをお使いください。
