スラストボルト7110DS
E-9700D
仕様/価格
No.が決まったら、在庫情報・CADデータ・製品BOXから詳細確認や問い合わせに進めます。

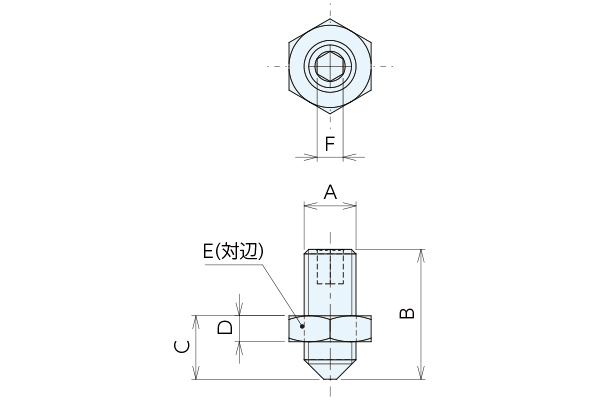

寸法図・サイズ表
サイズ表の「選択」にチェックを入れると、選択したNo.に対応した寸法図を確認できます。
| 選択 | オーダーNo. | No. | A | B | C | D | E | F |
|---|---|---|---|---|---|---|---|---|
| 904480 | 7110DS-12M12 | M12x1.75 | 30 | 11-20 | 6 | 19 | 6 | |
| 904481 | 7110DS-16M16 | M16x2 | 40 | 14-28 | 8 | 24 | 8 |
材質・熱処理・表面処理
| 名称 | 材質 | 熱処理 | 表面処理 |
|---|---|---|---|
| スラストボルト7110DS | S45C | 焼入HRC30±5 | 黒染め |
特長
-
[付属品]六角ナット：1

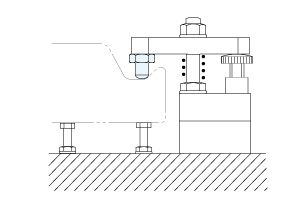

使用例
