ナットランナークランプL型
E-9916
仕様/価格
No.が決まったら、在庫情報・CADデータ・製品BOXから詳細確認や問い合わせに進めます。
寸法図・サイズ表
サイズ表の「選択」にチェックを入れると、選択したNo.に対応した寸法図を確認できます。
| 選択 | オーダー No. |
No. | A | B | C | D | E | F | G | H | I | J | K | L | M | N | O | P | Q | R | S | AA | AB | AC |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 980875 | NRCL03 | 114-137 | 46 | 14 | 46 | 34 | 26 | 5.5 | 13 | 20 | 44 | 63 | 30 | 12 | 34 | 26 | 26 | 11 | 6 | 6 | 25 | 59 | 12 | |
| 973822 | NRCL06 | 114.5-139.5 | 52 | 15 | 51 | 40 | 31 | 5.5 | 13 | 22 | 44 | 67.5 | 28 | 10 | 37.5 | 28 | 29 | 14.5 | 8 | 8 | 31 | 62.5 | 16 | |
| 973823 | NRCL10 | 141.5-172 | 63 | 19 | 61 | 47 | 37 | 6.8 | 13 | 26 | 53 | 82 | 37 | 15 | 45 | 34 | 35 | 18 | 10 | 10 | 40 | 77 | 19 |
材質・熱処理・表面処理
| 名称 | 材質 | 熱処理 | 表面処理 |
|---|---|---|---|
| ナットランナークランプL型 | フランジ：SCM435 メネジ：SCM420 リングプレート：S45C ジョイントブロック：S45C クランプレバー：SCM435 |
フランジ：焼入HRC23 メネジ：焼入HRC50 リングプレート：焼入HRC23 ジョイントブロック：焼入HRC42 クランプレバー：焼入HRC23 |
フランジ、リングプレート、クランプレバー：黒染め |
特長
-
■クランプレバー跳ね上がりタイプのナットランナークランプです。
■クランプボルトの回転操作でクランプ・アンクランプを行います。
■ナットランナーを使用して、トルク管理・高速クランプ・自動化ができます。
■油圧に近い作動性を持ち、配管などが不要で手軽に自動化と効率改善ができます。

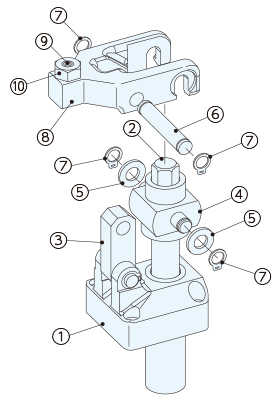

構成図
| 部品構成 | |
|---|---|
| ① | フランジ |
| ② | メネジ |
| ③ | リンクプレート |
| ④ | ジョイントブロック |
| ⑤ | 平座金 |
| ⑥ | ヒンジピン |
| ⑦ | Ｃ型止め輪 |
| ⑧ | クランプレバー |
| ⑨ | 六角穴付止めねじ（棒先） |
| ⑩ | 六角ナット（3種） |

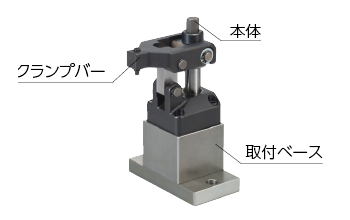

使用例
本体・クランプレバー・ベースをセットでご利用ください。
クランプバーをお客様にて製作される場合はクランプバー設計寸法を参考に製作してください。
別売の取付ベースをご使用されない場合は取付加工寸法を参考に取付加工を施してください。

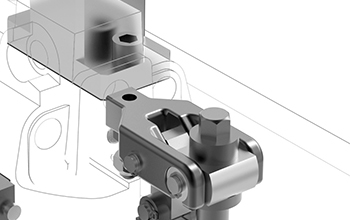

使用方法
ナットランナーでスピンドルを締めると、跳ね上がっていたクランプレバーが下がり、クランプ状態となります。
スピンドルを緩めると、クランプレバーが跳ね上がり、アンクランプ状態となります。
付属のクランプレバーをご使用されるか、別売りのセルフカット仕様のクランプレバーに追加工を施されてご使用されるか、またはクランプレバー設計寸法を参考にお客様にて製作してご使用ください。

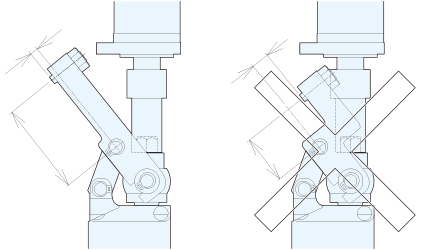

お客様にてクランプレバーを製作される場合は、クランプレバーが跳ね上がったとき、ナットランナーと干渉しないようご注意ください。
■注意事項
過大トルクを加えると製品が破損します。
本製品はナットランナーを用いることを前提としたものです。
類似のインパクトレンチ、インパルスレンチを用いる場合は、設定したトルクに対して出力トルクのばらつきが大きいために過大な操作入力が入ることがあります。
使用の際には過大操作入力とならないように打撃数を一定にするなどの注意をしてください。
本製品の取り付けには六角穴付ボルトを（強度区分12.9）をご使用ください。
振動により緩みが生じますので、取付時は六角穴付きボルトにばね座金、ネジロック剤を使用して緩み止め対策を施してください。
取付方法

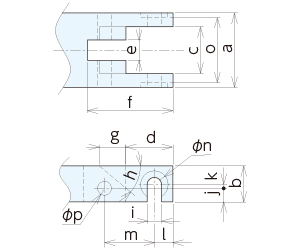

■クランプレバー設計寸法
| № | a | b |
c +0.2 +0.05 |
d |
e +0.2 +0.05 |
f | g | h | i | j | k | l | m ±0.2 |
n +0.3 +0.1 |
o 0 -0.4 |
p F8 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| NRCL03 | 38 | 19 | 25 | 30 | 12 | 45 | 13.5 | 40 | 6.5 | 6 | 3 | 11 | 26 | 13 | 32.8 | 6 |
| NRCL06 | 43 | 21 | 27 | 30 | 12 | 50 | 13 | 40 | 8.5 | 8 | 2 | 11 | 29 | 16 | 38 | 8 |
| NRCL10 | 53 | 25 | 33 | 36 | 15 | 60 | 16.5 | 35 | 10.5 | 9 | 3 | 13.5 | 35 | 19 | 47 | 10 |

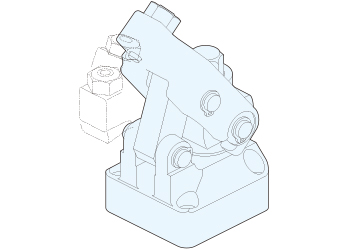

■取付加工寸法
| № | q | r |
s +0.5 +0.1 |
t | u |
|---|---|---|---|---|---|
| NRCL03 | 34 | 26 | 20 | 45 | M5 |
| NRCL06 | 40 | 31 | 22 | 45 | M5 |
| NRCL10 | 47 | 37 | 26 | 54 | M6 |

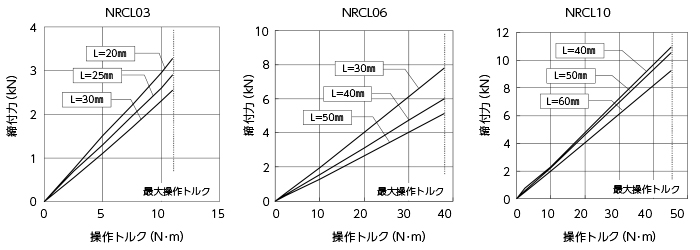

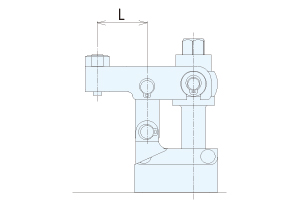

能力
