スラストボルト7110D
E-9700D
仕様/価格
No.が決まったら、在庫情報・CADデータ・製品BOXから詳細確認や問い合わせに進めます。
寸法図・サイズ表
サイズ表の「選択」にチェックを入れると、選択したNo.に対応した寸法図を確認できます。
| 選択 | オーダー No. |
No. | A（並目） | B | C | D | E | F | G |
|---|---|---|---|---|---|---|---|---|---|
| 904476 | 7110D-12M12 | M12x1.75 | 30 | 7.5 | 16-28 | 6 | 19 | R60 | |
| 904477 | 7110D-16M16 | M16x2 | 40 | 10 | 20-38 | 8 | 24 | R75 |
材質・熱処理・表面処理
| 名称 | 材質 | 熱処理 | 表面処理 |
|---|---|---|---|
| スラストボルト7110D | S45C | 焼入HRC30±5 | 黒染め |
特長
-
[付属品]六角ナット：1

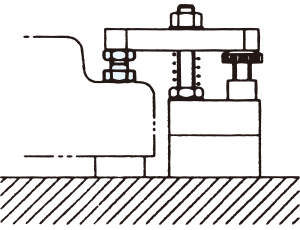

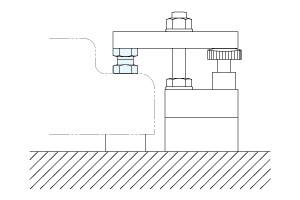

使用例
