RoHS対応

スラストボルトエクステンション7110DV

E-9700D

  • 9700DV.jpg

  • 9700DV.jpg

仕様/価格

オーダーNo. No. ネジ径 ネジ長 胴長 質量g 価格 在庫設定 在庫情報 製品BOX CAD
DXF STEP
904484 7110DV-12M12 M12x1.75 15 36 80 3,300 在庫 在庫〇 追加 DL DL
904485 7110DV-16M16 M16x2 25 48 165 4,870 在庫 在庫〇 追加 DL DL

寸法図・サイズ表

選択 オーダーNo. No. A（並目） B C D E F（並目） G
904484 7110DV-12M12 M12x1.75 15 36 19 6 M12x1.75 21
904485 7110DV-16M16 M16x2 25 48 24 8 M16x2 33

材質・熱処理・表面処理

名称 材質 熱処理 表面処理
スラストボルトエクステンション7110DV S45C 焼入HRC30±5 黒染め

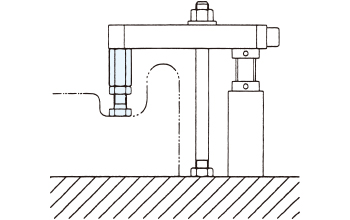

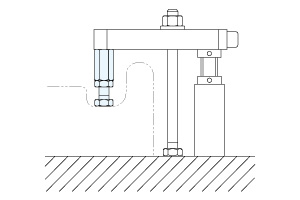

使用例
