クランプアヒル型
E-9700K
仕様/価格（1個価格）
No.が決まったら、在庫情報・CADデータ・製品BOXから詳細確認や問い合わせに進めます。
寸法図・サイズ表
サイズ表の「選択」にチェックを入れると、選択したNo.に対応した寸法図を確認できます。
| 選択 | オーダーNo. | No. | A | B | C | D | E | F | G | H | I | J |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 904474 | 7110K-12 | 20 | 35 | 120 | 20 | 12.5 | 41 | 24 | 17 | 15 | 5 | |
| 904475 | 7110K-16 | 26 | 40 | 150 | 25 | 17 | 52 | 32 | 21 | 19 | 7.5 |
材質・熱処理・表面処理
| 名称 | 材質 | 熱処理 | 表面処理 |
|---|---|---|---|
| クランプアヒル型 | S45C | 焼入HRC30±5 | 黒染め |

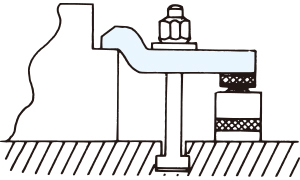

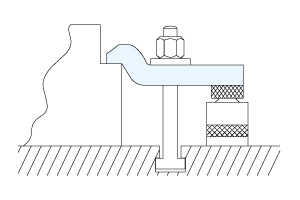

使用例
