RoHS対応

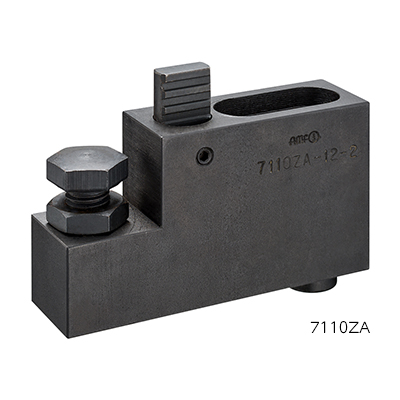

スペーサーエレメント7110Z/7110ZA

E-9700Z

仕様/価格 【スタンダードタイプ】

オーダーNo. No. ねじの呼び 高さ 質量kg 価格 在庫設定 在庫情報 製品BOX CAD
DXF STEP
904447 7110Z-12-1 M12 25 0.24 55,000 在庫 在庫△ 追加 DL DL
904448 7110Z-12-2 M12 50 0.55 58,500 在庫 在庫△ 追加 DL DL
904449 7110Z-12-3 M12 100 1.18 62,000 在庫 在庫△ 追加 DL DL
904450 7110Z-16-1 M16 30 0.46 56,000 在庫 在庫〇 追加 DL DL
904451 7110Z-16-2 M17 60 1.02 60,500 在庫 在庫〇 追加 DL DL
904452 7110Z-16-3 M18 120 2.08 74,500 在庫 在庫〇 追加 DL DL
925428 7110Z-16-4 M19 240 4.1 104,000 在庫 在庫△ 追加 DL DL

寸法図・サイズ表

選択 オーダーNo. No. A B C D E
904447 7110Z-12-1 25 25 65 12.5 40
904448 7110Z-12-2 50 25 65 12.5 40
904449 7110Z-12-3 100 25 65 12.5 40
904450 7110Z-16-1 30 30 80 14 50
904451 7110Z-16-2 60 30 80 14 50
904452 7110Z-16-3 120 30 80 14 50
925428 7110Z-16-4 240 30 80 14 50

仕様/価格 【サポートタイプ】

オーダーNo. No. ねじの呼び 高さ 全巾 全長 質量kg 価格 在庫設定 在庫情報 製品BOX CAD
DXF STEP
925426 7110ZA-12-2 M12 50 25 92 0.55 76,000 在庫 在庫△ 追加 DL DL
925427 7110ZA-16-2 M16 60 30 112 1.14 87,500 在庫 在庫〇 追加 DL DL

寸法図・サイズ表

選択 オーダーNo. No. A B C D E F(並目) G H I
925426 7110ZA-12-2 50 25 92 35 - 53 15 M12X1.75 28 40 39.5
925427 7110ZA-16-2 60 30 112 42 - 68 20 M16X2 34 50 48

材質・熱処理・表面処理

名称 材質 熱処理 表面処理
スペーサーエレメント7110Z/7110ZA S45C 焼入 黒染め

特長

■スペーサーエレメントによって加工物(ワーク)に合った高さが迅速に得られます。
