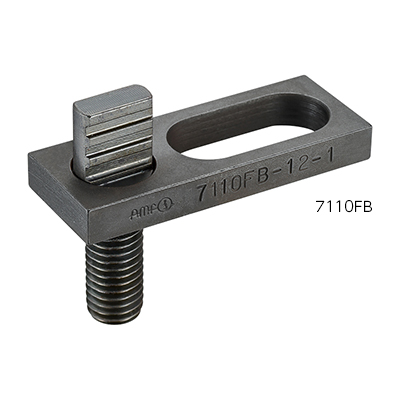

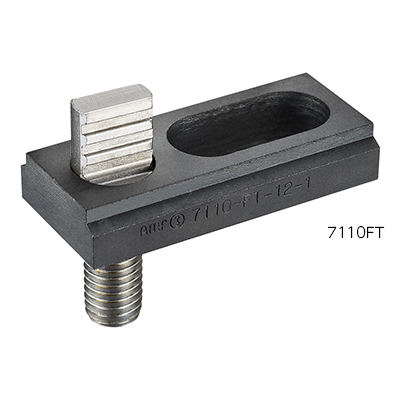

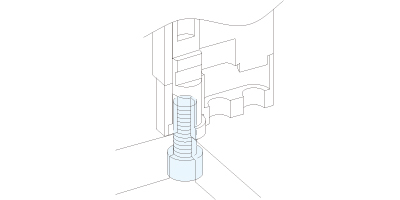

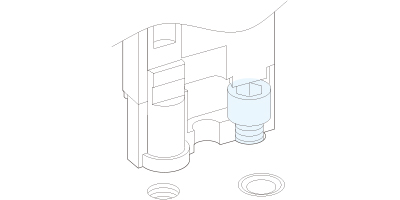

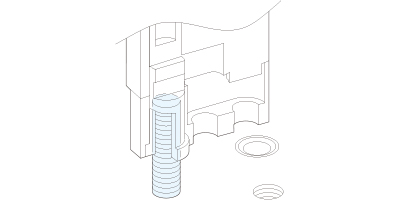

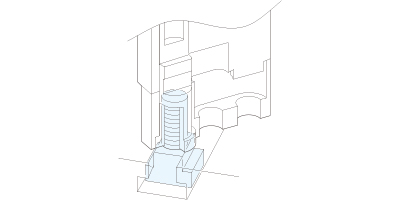

ベースユニット7110F/7110FA/7110FB/7110FT

E-9700F

  • 9700F.jpg

  • 9700F.jpg

仕様/価格　【スタンダードタイプ】

オーダーNo. No. ねじの呼び 高さ 質量kg 価格 在庫設定 在庫情報 製品BOX CAD
DXF STEP
904455 7110F-12-3 M12 30 0.32 58,000 在庫 在庫△ 追加 DL DL
904456 7110F-16-3 M16 40 0.65 62,000 在庫 在庫〇 追加 DL DL

寸法図・サイズ表

選択 オーダーNo. No. A B C D E F G(並目) H I J K L
904455 7110F-12-3 30 25 65 30 19 12.5 M12X1.75 18 10 12.5 20 40
904456 7110F-16-3 40 30 80 40 25 17 M16X2 30 15 16 25 50

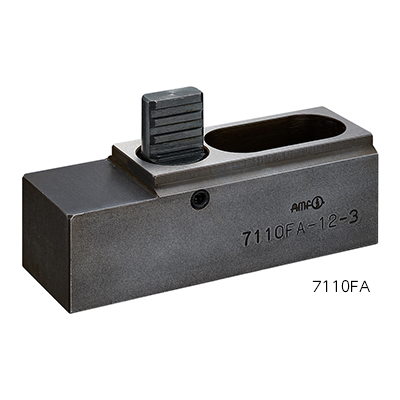

仕様/価格　【ワーク受けタイプ】

オーダーNo. No. ねじの呼び 高さ 質量kg 価格 在庫設定 在庫情報 製品BOX CAD
DXF STEP
904459 7110FA-12-3 M12 30 0.45 108,000 在庫 在庫〇 追加 DL DL
904460 7110FA-16-3 M16 40 0.95 142,000 在庫 在庫〇 追加 DL DL

寸法図・サイズ表

選択 オーダーNo. No. A B C D E F G(並目) H±0.01 I J K L M N
904459 7110FA-12-3 30 25 88 30 23.5 12.5 M12X1.75 25 35 20 40 19 18 10
904460 7110FA-16-3 40 30 110 40 28 17 M16X2 30 41 25 50 25 25 15

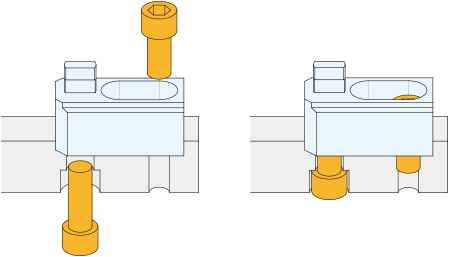

仕様/価格　【ロータイプ（ボルト穴用）】

オーダーNo. No. ねじの呼び 高さ ネジ径 質量kg 価格 在庫設定 在庫情報 製品BOX CAD
DXF STEP
910986 7110FB-12-1 M12 8 M12X1.75 0.09 26,100 在庫 在庫△ 追加 DL DL
910987 7110FB-16-1 M16 12 M16X2 0.19 29,900 在庫 在庫△ 追加 DL DL

寸法図・サイズ表

選択 オーダーNo. No. A B C D E F G H I(並目)
910986 7110FB-12-1 8 25 65 12.5 21.6 18.8 16 27 M12X1.75
910987 7110FB-16-1 12 30 78 14 25.6 24.8 22 33 M16X2

仕様/価格　【ロータイプ（Tスロット用）】

オーダーNo. No. ねじの呼び 高さ ネジ径 質量kg 価格 在庫設定 在庫情報 製品BOX CAD
DXF STEP
910988 7110FT-12-1 M12 12 M12X1.75 0.14 36,000 在庫 在庫〇 追加 DL DL
910989 7110FT-16-1 M16 15 M16X2 0.26 37,800 在庫 在庫〇 追加 DL DL

寸法図・サイズ表

選択 オーダーNo. No. A B C D E F G H I J(並目)
910988 7110FT-12-1 12 30 65 25 12.5 18.8 21.6 16 23 M12X1.75
910989 7110FT-16-1 15 40 80 30 16 24.8 25.6 22 30 M16X2

材質・熱処理・表面処理

名称 材質 熱処理 表面処理
ベースユニット7110F/7110FA/7110FB/7110FT S45C 焼入 黒染め

特長

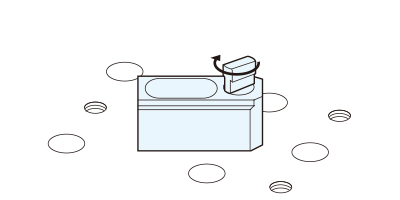

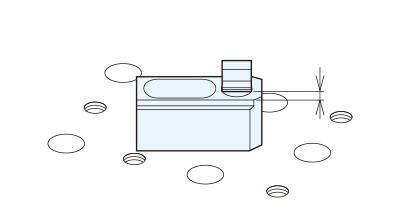

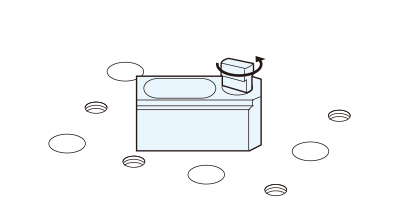

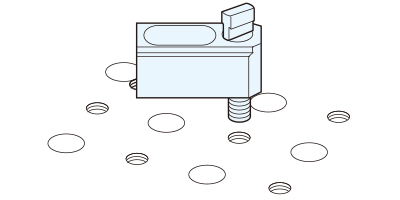

■スペーサーエレメントによって加工物(ワーク)に合った高さが迅速に得られます。
