アジャストクランプ(プレーン型)
E-9446
仕様/価格(1個価格)
| オーダー No. |
No. | 適合 T溝巾 |
クランプ 距離 |
クランプ ストローク |
質量 kg |
価格 | 在庫設定 | 在庫情報 | 製品BOX | CAD | |
|---|---|---|---|---|---|---|---|---|---|---|---|
| DXF | STEP | ||||||||||
| 915965 | APC10080 | 10 | 20.5-39.5 | 8-32 | 0.34 | 11,300 | 在庫 | 在庫〇 | 追加 |
|
|
| 915966 | APC12100 | 12 | 28-54 | 10-40 | 0.7 | 13,000 | 在庫 | 在庫〇 | 追加 |
|
|
| 915967 | APC14100 | 14 | 28-54 | 10-38 | 0.72 | 13,000 | 在庫 | 在庫〇 | 追加 |
|
|
| 915968 | APC16125 | 16 | 35-62 | 13-48 | 1.4 | 17,800 | 在庫 | 在庫〇 | 追加 |
|
|
| 915969 | APC18125 | 18 | 35-62 | 13-46 | 1.4 | 18,700 | 在庫 | 在庫〇 | 追加 |
|
|
| 915970 | APC20160 | 20 | 41-79 | 16-65 | 2.6 | 29,100 | 在庫 | 在庫〇 | 追加 |
|
|
| 915971 | APC22160 | 22 | 41-79 | 16-65 | 2.77 | 29,200 | 在庫 | 在庫〇 | 追加 |
|
|

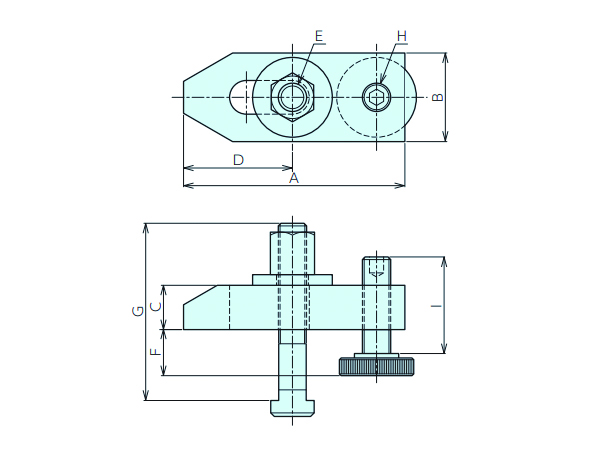

寸法図・サイズ表
| 選択 | オーダー No. |
No. | A | B | C | D | E(並目) | F | G | H(並目) | I |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 915965 | APC10080 | 80 | 30 | 15 | 20.5-39.5 | M10x1.5 | 8-32 | 80 | M10x1.5 | 39 | |
| 915966 | APC12100 | 100 | 40 | 20 | 28-54 | M12x1.75 | 10-40 | 100 | M12x1.75 | 49 | |
| 915967 | APC14100 | 100 | 40 | 20 | 28-54 | M12x1.75 | 10-38 | 100 | M12x1.75 | 49 | |
| 915968 | APC16125 | 125 | 50 | 25 | 35-62 | M16x2 | 13-48 | 125 | M16x2 | 55 | |
| 915969 | APC18125 | 125 | 50 | 25 | 35-62 | M16x2 | 13-46 | 125 | M16x2 | 55 | |
| 915970 | APC20160 | 160 | 60 | 30 | 41-79 | M20x2.5 | 16-65 | 160 | M20x2.5 | 69 | |
| 915971 | APC22160 | 160 | 60 | 30 | 41-79 | M20x2.5 | 16-65 | 160 | M20x2.5 | 69 |
材質・熱処理・表面処理
| 名称 | 材質 | 熱処理 | 表面処理 |
|---|---|---|---|
| アジャストクランプ(プレーン型) | S45C | 焼入 | 黒染め |
特長
-
■標準的なTスロットボルト付クランプです。

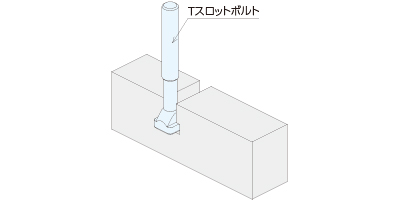

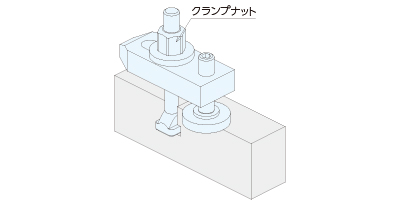

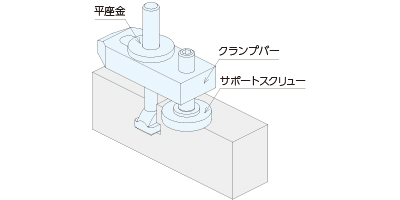

構成図
| 部品構成 | 部品構成 | ||
|---|---|---|---|
| ① | クランプナット | ⑤ | Ｔスロットボルト |
| ② | 平座金 | ⑥ | サポートスクリュー |
| ③ | クランプバー |
