• ERON

RoHS対応

ドロークランプ

E-9752

  • ドロークランプ PIC1
  • ドロークランプ PIC2

  • ドロークランプ PIC1

  • ドロークランプ PIC2

仕様/価格 【ねじタイプ】

No.が決まったら、在庫情報・CADデータ・製品BOXから詳細確認や問い合わせに進めます。
オーダーNo. No. ねじの呼び
(並目)		 最大操作トルク
N・m		 最大締付力
kN		 質量g 価格 在庫設定 在庫情報 製品BOX CAD
DXF STEP
984171 DRC1608N M8x1.25 21.6 13.5 20 6,750 在庫 在庫〇 追加 DL DL
984172 DRC2412N M12x1.75 49 19.6 70 7,300 在庫 在庫△ 追加 DL DL
984173 DRC3016N M16x2 117.6 37.2 145 8,150 在庫 在庫〇 追加 DL DL

寸法図・サイズ表

サイズ表の「選択」にチェックを入れると、選択したNo.に対応した寸法図を確認できます。
選択 オーダーNo. No. A B C D E(並目) F G H I MAx TORQUE MAx CLAMPING FORCE(kN)
984171 DRC1608N 27 左M16x2 13.9 21 M8x1.25 0-10 4 2.1 11.6 21.6 13.5
984172 DRC2412N 37.5 左M24x3 20.9 27.5 M12x1.75 0-15 6 3.2 17.2 49 19.6
984173 DRC3016N 47 左M30x3.5 26.4 36 M16x2 0-17 8 3.2 22 117.6 37.2

仕様/価格　【フランジタイプ】

No.が決まったら、在庫情報・CADデータ・製品BOXから詳細確認や問い合わせに進めます。
オーダー
№		 № ねじ呼び
（並目）		 最大操作トルク
N・m		 最大締付力
kN		 質量g 価格 在庫設定 在庫情報 製品BOX CAD
DXF STEP
984174 DRC3408F M8x1.25 21.6 13.5 35 7,200 在庫 在庫〇 追加 DL DL
984175 DRC4412F M12x1.75 49 19.6 110 7,650 在庫 在庫〇 追加 DL DL
984176 DRC5616F M16x2 117.6 37.2 220 8,750 在庫 在庫〇 追加 DL DL

寸法図・サイズ表

サイズ表の「選択」にチェックを入れると、選択したNo.に対応した寸法図を確認できます。
選択 オーダー
№		 № A B C-0.03 -0.1 D +0.3 +0.2 E（並目） F G H I
984174 DRC3408F 27 34 14 12 M8x1.25 0-10 4 5.5 22
984175 DRC4412F 37.5 44 22 15 M12x1.75 0-15 6 6.6 30
984176 DRC5616F 47 56 26 18 M16x2 0-17 8 9 38

材質・熱処理・表面処理

名称 材質 熱処理 表面処理
ドロークランプ SCM435 焼入HRC26 黒染め

特長

■ワークを下から引き込んで固定します。
■刃物への干渉が少なく、5軸加工機・複合機のクランプに最適です。

構成図

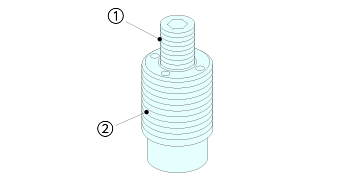

ねじタイプ

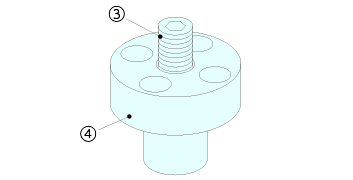

フランジタイプ



  部品構成
① 引込ボルト
② 本体
③ 引込ボルト
④ 本体

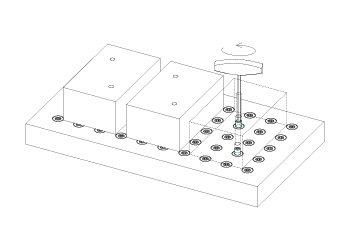

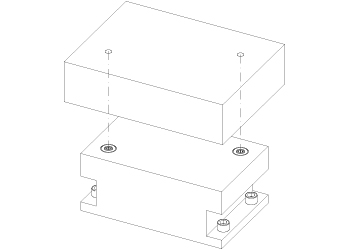

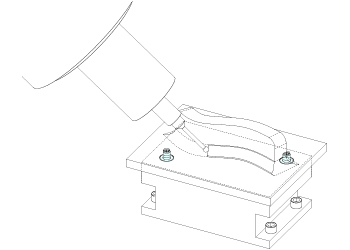

使用例









■注意事項



最大操作トルクを超える力を加えないでください。製品の故障、破損する恐れがあります。
引込ボルトはワークセット時のみ、本体にねじ込んでください。
切屑やゴミが内部に進入すると故障の原因となります。

使用方法

ねじタイプの取り付けは、緩み止めが必要です。
クランプ本体、取付プレートのねじ部にネジロックを塗布してください。
締付には六角レンチなど、外形寸法のＨ寸にあった棒などを使用してねじ込んでください。


引込ボルトは内蔵されたばねによって飛び出しています。
安全のため、ワークをセットする前に、引込ボルトを本体にねじ込んで固定してください。

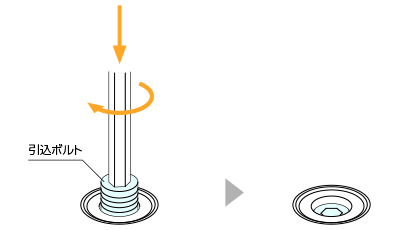

引込ボルトの先端の六角穴にレンチを挿し、底に当たるまで押して、底部のねじ穴にセットしてください。

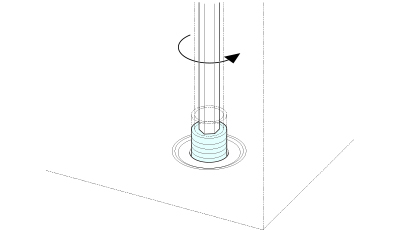

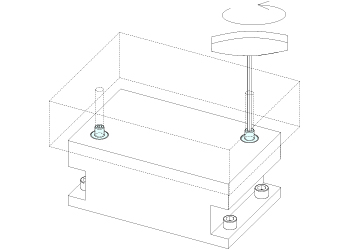

ワークセット後、六角レンチを使用して、左（反時計回り）に回して、引込ボルトをワークのねじと嵌合させ、締付けます。

１個のワークに対し、複数のドロークランプを使用する場合は、引込ボルトを均等に締付けてください。
アンクランプする前に、切屑の除去を行ってください。クランプ内部への切屑の侵入を防止できます。

取付方法

■取付加工寸法



●ねじタイプ



№ A

B +0.1

   0

C +2

      0

 D ±0.3 E
DRC1608N 左M16X2 14.2 22 28 C1
DRC2412N 左M24X3 21.2 28.5 38.5 C1.5
DRC3016N 左M30X3.5 26.8 37 48 C2





●フランジタイプ



№ A ±0.2

B +0.1

   0

 C ±0.2 D ±0.3 E（並目） F
DRC3408F 34.5 14 12.5 15.5 M5X0.8 22
DRC4412F 44.5 22 15.5 23 M6X1.0 30
DRC5616F 56.5 26 18.5 29.5 M8X1.25 38
