ナットランナークランプS型

E-9916

  • ナットランナークランプS型 PIC1

  • ナットランナークランプS型 PIC1

仕様/価格

No.が決まったら、在庫情報・CADデータ・製品BOXから詳細確認や問い合わせに進めます。
オーダー
No.		 No. クランプ
距離		 スイング
角度		 全
ストローク		 スイング
ストローク		 ロック
ストローク		 最大操作
トルクN・m		 最大締
付力kN		 質量
kg		 価格 在庫設定 在庫情報 製品BOX CAD
DXF STEP
980872 NRCS03R 30-60 90 18 10 8 12 3 0.7 65,000 在庫 お問合わせ 追加 DL DL
153056 NRCS03R-80 30-60 80 16.9 8.9 8 12 3 0.7 74,500 × お問合わせ 追加 DL DL
153057 NRCS03R-70 30-60 70 15.8 7.8 8 12 3 0.7 74,500 × お問合わせ 追加 DL DL
153058 NRCS03R-60 30-60 60 14.7 6.7 8 12 3 0.7 74,500 × お問合わせ 追加 DL DL
153059 NRCS03R-50 30-60 50 13.6 5.6 8 12 3 0.7 74,500 × お問合わせ 追加 DL DL
153060 NRCS03R-40 30-60 40 12.4 4.4 8 12 3 0.7 74,500 × お問合わせ 追加 DL DL
153061 NRCS03R-30 30-60 30 11.3 3.3 8 12 3 0.7 74,500 × お問合わせ 追加 DL DL
153062 NRCS03R-20 30-60 20 10.2 2.2 8 12 3 0.7 74,500 × お問合わせ 追加 DL DL
980873 NRCS03L 30-60 90 18 10 8 12 3 0.7 65,000 在庫 在庫△ 追加 DL DL
153063 NRCS03L-80 30-60 80 16.9 8.9 8 12 3 0.7 74,500 × お問合わせ 追加 DL DL
153064 NRCS03L-70 30-60 70 15.8 7.8 8 12 3 0.7 74,500 × お問合わせ 追加 DL DL
153065 NRCS03L-60 30-60 60 14.7 6.7 8 12 3 0.7 74,500 × お問合わせ 追加 DL DL
153066 NRCS03L-50 30-60 50 13.6 5.6 8 12 3 0.7 74,500 × お問合わせ 追加 DL DL
153067 NRCS03L-40 30-60 40 12.4 4.4 8 12 3 0.7 74,500 × お問合わせ 追加 DL DL
153068 NRCS03L-30 30-60 30 11.3 3.3 8 12 3 0.7 74,500 × お問合わせ 追加 DL DL
153069 NRCS03L-20 30-60 20 10.2 2.2 8 12 3 0.7 74,500 × お問合わせ 追加 DL DL
973814 NRCS06R 30-60 90 20 12 8 20 6 1.1 71,000 在庫 在庫△ 追加 DL DL
153070 NRCS06R-80 30-60 80 18.7 10.7 8 20 6 1.1 81,000 × お問合わせ 追加 DL DL
153071 NRCS06R-70 30-60 70 17.3 9.3 8 20 6 1.1 81,000 × お問合わせ 追加 DL DL
153072 NRCS06R-60 30-60 60 16 8 8 20 6 1.1 81,000 × お問合わせ 追加 DL DL
153073 NRCS06R-50 30-60 50 14.7 6.7 8 20 6 1.1 81,000 × お問合わせ 追加 DL DL
153074 NRCS06R-40 30-60 40 13.3 5.3 8 20 6 1.1 81,000 × お問合わせ 追加 DL DL
153075 NRCS06R-30 30-60 30 12 4 8 20 6 1.1 81,000 × お問合わせ 追加 DL DL
153076 NRCS06R-20 30-60 20 10.7 2.7 8 20 6 1.1 81,000 × お問合わせ 追加 DL DL
973815 NRCS06L 30-60 90 20 12 8 20 6 1.1 71,000 在庫 在庫〇 追加 DL DL
153077 NRCS06L-80 30-60 80 18.7 10.7 8 20 6 1.1 81,000 × お問合わせ 追加 DL DL
153078 NRCS06L-70 30-60 70 17.3 9.3 8 20 6 1.1 81,000 × お問合わせ 追加 DL DL
153079 NRCS06L-60 30-60 60 16 8 8 20 6 1.1 81,000 × お問合わせ 追加 DL DL
153080 NRCS06L-50 30-60 50 14.7 6.7 8 20 6 1.1 81,000 × お問合わせ 追加 DL DL
153081 NRCS06L-40 30-60 40 13.3 5.3 8 20 6 1.1 81,000 × お問合わせ 追加 DL DL
153082 NRCS06L-30 30-60 30 12 4 8 20 6 1.1 81,000 × お問合わせ 追加 DL DL
153083 NRCS06L-20 30-60 20 10.7 2.7 8 20 6 1.1 81,000 × お問合わせ 追加 DL DL
973816 NRCS10R 30-70 90 23.5 13.5 10 33 10 1.6 77,500 在庫 お問合わせ 追加 DL DL
153084 NRCS10R-80 30-70 80 22 12 10 33 10 1.6 88,000 × お問合わせ 追加 DL DL
153085 NRCS10R-70 30-70 70 20.5 10.5 10 33 10 1.6 88,000 × お問合わせ 追加 DL DL
153086 NRCS10R-60 30-70 60 19 9 10 33 10 1.6 88,000 × お問合わせ 追加 DL DL
153087 NRCS10R-50 30-70 50 17.5 7.5 10 33 10 1.6 88,000 × お問合わせ 追加 DL DL
153088 NRCS10R-40 30-70 40 16 6 10 33 10 1.6 88,000 × お問合わせ 追加 DL DL
153089 NRCS10R-30 30-70 30 14.5 4.5 10 33 10 1.6 88,000 × お問合わせ 追加 DL DL
153090 NRCS10R-20 30-70 20 13 3 10 33 10 1.6 88,000 × お問合わせ 追加 DL DL
973817 NRCS10L 30-70 90 23.5 13.5 10 33 10 1.6 77,500 在庫 在庫△ 追加 DL DL
153091 NRCS10L-80 30-70 80 22 12 10 33 10 1.6 88,000 × お問合わせ 追加 DL DL
153092 NRCS10L-70 30-70 70 20.5 10.5 10 33 10 1.6 88,000 × お問合わせ 追加 DL DL
153093 NRCS10L-60 30-70 60 19 9 10 33 10 1.6 88,000 × お問合わせ 追加 DL DL
153094 NRCS10L-50 30-70 50 17.5 7.5 10 33 10 1.6 88,000 × お問合わせ 追加 DL DL
153095 NRCS10L-40 30-70 40 16 6 10 33 10 1.6 88,000 × お問合わせ 追加 DL DL
153096 NRCS10L-30 30-70 30 14.5 4.5 10 33 10 1.6 88,000 × お問合わせ 追加 DL DL
153097 NRCS10L-20 30-70 20 13 3 10 33 10 1.6 88,000 × お問合わせ 追加 DL DL

寸法図・サイズ表

サイズ表の「選択」にチェックを入れると、選択したNo.に対応した寸法図を確認できます。
選択 オーダー
No.		 No. A B C D E F G H I J K L M N
980872 NRCS03R 126-144 45 34 5.5 32 13 40 53 30-48 19 15.5 8.5 17 4
153056 NRCS03R-80 126-142.9 45 34 5.5 32 13 40 53 29-45.9 19 15.5 8.5 17 4
153057 NRCS03R-70 126-141.8 45 34 5.5 32 13 40 53 29-44.8 19 15.5 8.5 17 4
153058 NRCS03R-60 126-140.7 45 34 5.5 32 13 40 53 29-43.7 19 15.5 8.5 17 4
153059 NRCS03R-50 126-139.6 45 34 5.5 32 13 40 53 29-42.6 19 15.5 8.5 17 4
153060 NRCS03R-40 126-138.4 45 34 5.5 32 13 40 53 29-41.4 19 15.5 8.5 17 4
153061 NRCS03R-30 126-137.3 45 34 5.5 32 13 40 53 29-40.3 19 15.5 8.5 17 4
153062 NRCS03R-20 126-136.2 45 34 5.5 32 13 40 53 29-39.2 19 15.5 8.5 17 4
980873 NRCS03L 126-144 45 34 5.5 32 13 40 53 30-48 19 15.5 8.5 17 4
153063 NRCS03L-80 126-142.9 45 34 5.5 32 13 40 53 29-45.9 19 15.5 8.5 17 4
153064 NRCS03L-70 126-141.8 45 34 5.5 32 13 40 53 29-44.8 19 15.5 8.5 17 4
153065 NRCS03L-60 126-140.7 45 34 5.5 32 13 40 53 29-43.7 19 15.5 8.5 17 4
153066 NRCS03L-50 126-139.6 45 34 5.5 32 13 40 53 29-42.6 19 15.5 8.5 17 4
153067 NRCS03L-40 126-138.4 45 34 5.5 32 13 40 53 29-41.4 19 15.5 8.5 17 4
153068 NRCS03L-30 126-137.3 45 34 5.5 32 13 40 53 29-40.3 19 15.5 8.5 17 4
153069 NRCS03L-20 126-136.2 45 34 5.5 32 13 40 53 29-39.2 19 15.5 8.5 17 4
973814 NRCS06R 146-166 50 40 5.5 35 13 47 61 36-56 23 15.5 10.5 20 5.5
153070 NRCS06R-80 146-164.7 50 40 5.5 35 13 47 61 35-53.7 23 15.5 10.5 20 5.5
153071 NRCS06R-70 146-163.3 50 40 5.5 35 13 47 61 35-52.3 23 15.5 10.5 20 5.5
153072 NRCS06R-60 146-162 50 40 5.5 35 13 47 61 35-51 23 15.5 10.5 20 5.5
153073 NRCS06R-50 146-160.7 50 40 5.5 35 13 47 61 35-49.7 23 15.5 10.5 20 5.5
153074 NRCS06R-40 146-159.3 50 40 5.5 35 13 47 61 35-48.3 23 15.5 10.5 20 5.5
153075 NRCS06R-30 146-158 50 40 5.5 35 13 47 61 35-47 23 15.5 10.5 20 5.5
153076 NRCS06R-20 146-156.7 50 40 5.5 35 13 47 61 35-45.7 23 15.5 10.5 20 5.5
973815 NRCS06L 146-166 50 40 5.5 35 13 47 61 36-56 23 15.5 10.5 20 5.5
153077 NRCS06L-80 146-164.7 50 40 5.5 35 13 47 61 35-53.7 23 15.5 10.5 20 5.5
153078 NRCS06L-70 146-163.3 50 40 5.5 35 13 47 61 35-52.3 23 15.5 10.5 20 5.5
153079 NRCS06L-60 146-162 50 40 5.5 35 13 47 61 35-51 23 15.5 10.5 20 5.5
153080 NRCS06L-50 146-160.7 50 40 5.5 35 13 47 61 35-49.7 23 15.5 10.5 20 5.5
153081 NRCS06L-40 146-159.3 50 40 5.5 35 13 47 61 35-48.3 23 15.5 10.5 20 5.5
153082 NRCS06L-30 146-158 50 40 5.5 35 13 47 61 35-47 23 15.5 10.5 20 5.5
153083 NRCS06L-20 146-156.7 50 40 5.5 35 13 47 61 35-45.7 23 15.5 10.5 20 5.5
973816 NRCS10R 158.5-182 57 46 6.8 38 13 53 71.5 36-59.5 25 15.5 10.5 21 5.5
153084 NRCS10R-80 158.5-180.5 57 46 6.8 38 13 53 71.5 35-57 25 15.5 10.5 21 5.5
153085 NRCS10R-70 158.5-179 57 46 6.8 38 13 53 71.5 35-55.5 25 15.5 10.5 21 5.5
153086 NRCS10R-60 158.5-177.5 57 46 6.8 38 13 53 71.5 35-54 25 15.5 10.5 21 5.5
153087 NRCS10R-50 158.5-176 57 46 6.8 38 13 53 71.5 35-52.5 25 15.5 10.5 21 5.5
153088 NRCS10R-40 158.5-174.5 57 46 6.8 38 13 53 71.5 35-51 25 15.5 10.5 21 5.5
153089 NRCS10R-30 148.4-173 57 46 6.8 38 13 53 71.5 35-49.5 25 15.5 10.5 21 5.5
153090 NRCS10R-20 148.4-171.5 57 46 6.8 38 13 53 71.5 35-48 25 15.5 10.5 21 5.5
973817 NRCS10L 158.5-182 57 46 6.8 38 13 53 71.5 36-59.5 25 15.5 10.5 21 5.5
153091 NRCS10L-80 158.5-180.5 57 46 6.8 38 13 53 71.5 35-57 25 15.5 10.5 21 5.5
153092 NRCS10L-70 158.5-179 57 46 6.8 38 13 53 71.5 35-55.5 25 15.5 10.5 21 5.5
153093 NRCS10L-60 158.5-177.5 57 46 6.8 38 13 53 71.5 35-54 25 15.5 10.5 21 5.5
153094 NRCS10L-50 158.5-176 57 46 6.8 38 13 53 71.5 35-52.5 25 15.5 10.5 21 5.5
153095 NRCS10L-40 158.5-174.5 57 46 6.8 38 13 53 71.5 35-51 25 15.5 10.5 21 5.5
153096 NRCS10L-30 148.4-173 57 46 6.8 38 13 53 71.5 35-49.5 25 15.5 10.5 21 5.5
153097 NRCS10L-20 148.4-171.5 57 46 6.8 38 13 53 71.5 35-48 25 15.5 10.5 21 5.5

材質・熱処理・表面処理

名称 材質 熱処理 表面処理
ナットランナークランプS型 シリンダ：A7075
ピストン：SCM440
クランプボルト：SCM435		 ピストン、クランプボルト：焼入HRC45 クランプボルト：黒染め

特長

■旋回タイプのナットランナークランプです。
■旋回方向と角度がご選択いただけます。
■クランプボルトの回転操作でクランプ・アンクランプを行います。
■ナットランナーを使用して、トルク管理・高速クランプ・自動化ができます。
■油圧に近い作動性を持ち、配管などが不要で手軽に自動化と効率改善ができます。
※クランプバー別売

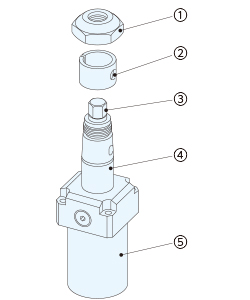

構成図



部品構成
① 戻しナット
② テーパーブッシュ
③ クランプボルト
④ ピストン
⑤ シリンダ

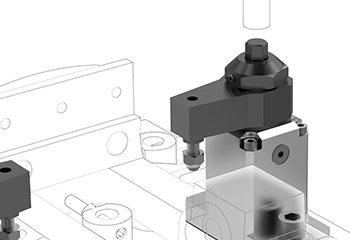

使用例

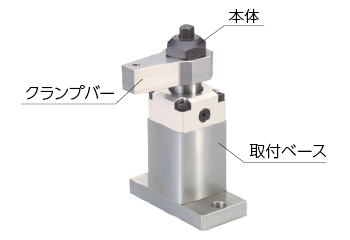

本体・クランプバー・ベースをセットでご利用ください。
クランプバーをお客様にて製作される場合はクランプバー設計寸法を参考に製作してください。
別売の取付ベースをご使用されない場合は取付加工寸法を参考に取付加工を施してください。

使用方法

クランプボルトを締めることにより、クランプバーが旋回しながらスイングストローク分
下がり、その後ロックストローク分垂直に下がり、クランプ状態となります。

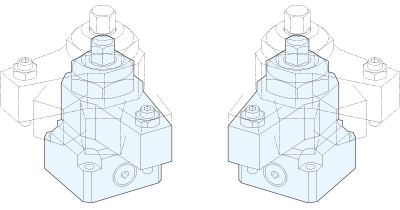

■スイング角度について



クランプ状態 アンクランプ状態
R/Lタイプ Rタイプ Lタイプ

※クランプ状態での位相決め用溝の位置はRタイプとⅬタイプとも同じですが、アンクランプ状態では異なります。

またスイング角度により位置が異なります。設計時のクランプバー位置の参考にしてください。

取付方法

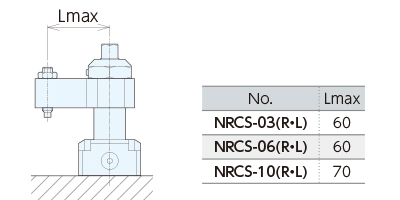

■クランプバー設計寸法





№ a H8 b c ±0.1 d　±0.1 e f
NRCS03(R･L) 25 21 19 15 8 M6
NRCS06(R･L) 29 24 23 19 9.5 M8
NRCS10(R･L) 35 29 25 21 8.5 M8





■取付加工寸法





№ g

h +0.96

  +0.1

 i j
NRCS03(R･L) 34 40 50 M5
NRCS06(R･L) 40 47 62 M5
NRCS10(R･L) 46 53 73 M6





■注意事項



過大トルクを加えると製品が破損します。
本製品はナットランナーを用いることを前提としたものです。類似のインパクトレンチ、インパルスレンチを用いる場合は、設定したトルクに対して出力トルクのばらつきが大きいために過大な操作入力が入ることがあります。

使用の際には過大操作入力とならないように打撃数を一定にするなどの注意をしてください。
本製品の取り付けには六角穴付きボルトを（強度区分12.9）をご使用ください。
振動により緩みが生じますので、取付時は六角穴付きボルトにばね座金、ネジロック剤を使用して緩み止め対策を施してください。

能力

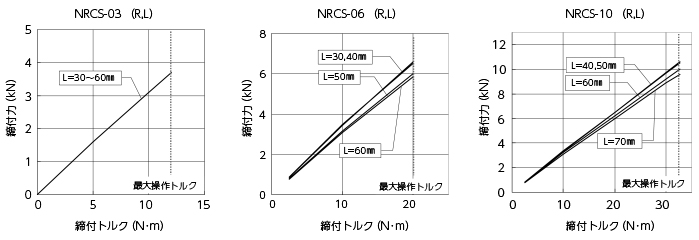

■クランプ能力線図
