アライニングボルト7110DI

E-9730

  • アライニングボルト7110DI PIC1

  • アライニングボルト7110DI PIC1

仕様/価格

No.が決まったら、在庫情報・CADデータ・製品BOXから詳細確認や問い合わせに進めます。
オーダー
No.		 No. ネジ径 ネジ長 質量
g		 価格 在庫設定 在庫情報 製品BOX CAD
DXF STEP
919464 7110DI-M8 M8x1.25 25 25 10,600 在庫 在庫〇 追加 DL DL
919465 7110DI-M10 M10x1.5 30 55 15,100 在庫 在庫〇 追加 DL DL
919466 7110DI-M12 M12x1.75 35 56 16,700 在庫 在庫〇 追加 DL DL
919467 7110DI-M16 M16x2 40 128 23,100 在庫 在庫〇 追加 DL DL

寸法図・サイズ表

サイズ表の「選択」にチェックを入れると、選択したNo.に対応した寸法図を確認できます。
選択 オーダー
No.		 No. A（並目） B C D E F G
919464 7110DI-M8 M8x1.25 11.6 25 5.5 13 13 4
919465 7110DI-M10 M10x1.5 15.7 30 8.6 17 17 5
919466 7110DI-M12 M12x1.75 15.7 35 8.6 19 17 6
919467 7110DI-M16 M16x2 20.7 40 10.5 24 24 8

材質・熱処理・表面処理

名称 材質 熱処理 表面処理
アライニングボルト7110DI SCM435 焼入HRC30±5 黒染め

特長

■先端はフラットで研削してあります。
■ボールは9°までフレキシブルに回転、傾斜面でも確実にクランプします。

[付属品]
六角ナット--1個

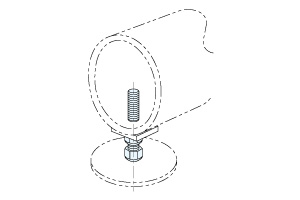

使用例
