ダブルスイングクランプセットS型

E-9337

  • ダブルスイングクランプセットS型 PIC1
  • ダブルスイングクランプセットS型 PIC2

  • ダブルスイングクランプセットS型 PIC1

  • ダブルスイングクランプセットS型 PIC2

仕様/価格

No.が決まったら、在庫情報・CADデータ・製品BOXから詳細確認や問い合わせに進めます。
オーダー
No.		 No. ダブル
スイング
クランプ
S型		 スイング
クランプ
ホルダー
S型		 クランプ
距離
(片側)		 最大
操作
トルク
N・m		 最大
締付力
kN		 質量
kg		 価格 在庫設定 在庫情報 製品BOX CAD
DXF STEP
950197 SD04035A SD-16 SH-04035B 16 3 1.6 0.2 9,700 在庫 在庫〇 追加 DL DL
950198 SD06045A SD-18 SH-06045B 18 8 2.2 0.2 10,000 在庫 在庫〇 追加 DL DL
950199 SD06050A SD-18 SH-06053B 18 8 2.2 0.2 10,200 在庫 在庫〇 追加 DL DL
950200 SD08050A SD-23 SH-08050A 20 15 3.6 0.3 11,000 在庫 在庫〇 追加 DL DL
950201 SD08060A SD-23 SH-08060A 20 15 3.6 0.3 11,200 在庫 在庫〇 追加 DL DL
950202 SD08070A SD-23 SH-08070A 20 15 3.6 0.3 11,300 在庫 在庫〇 追加 DL DL
926782 SD12090A SD-35 SH-12090A 36 40 6 0.7 15,300 在庫 在庫〇 追加 DL DL
926783 SD12105A SD-35 SH-12105A 36 40 6 0.8 15,500 在庫 在庫〇 追加 DL DL
926784 SD12120A SD-35 SH-12120A 36 40 6 0.9 17,300 在庫 在庫〇 追加 DL DL
926785 SD12135A SD-35 SH-12135A 36 40 6 1 17,700 在庫 在庫〇 追加 DL DL
926786 SD12150A SD-35 SH-12150A 36 40 6 1.1 18,600 在庫 在庫〇 追加 DL DL
926787 SD12090B SD-35 SH-12090B 36 40 6 0.7 15,300 在庫 在庫〇 追加 DL DL
926788 SD12105B SD-35 SH-12105B 36 40 6 0.8 15,500 在庫 在庫〇 追加 DL DL
926789 SD12120B SD-35 SH-12120B 36 40 6 0.9 17,300 在庫 在庫〇 追加 DL DL
926790 SD12135B SD-35 SH-12135B 36 40 6 1 17,700 在庫 在庫〇 追加 DL DL
926791 SD12150B SD-35 SH-12150B 36 40 6 1.1 18,600 在庫 在庫〇 追加 DL DL
926792 SD16090B SD-50 SH-16090B 50 60 6.5 1.3 19,700 在庫 在庫〇 追加 DL DL
926793 SD16105B SD-50 SH-16105B 50 60 6.5 1.4 20,300 在庫 在庫〇 追加 DL DL
926794 SD16120B SD-50 SH-16120B 50 60 6.5 1.6 21,600 在庫 在庫〇 追加 DL DL
926795 SD16135B SD-50 SH-16135B 50 60 6.5 1.7 22,100 在庫 在庫〇 追加 DL DL
926796 SD16150B SD-50 SH-16150B 50 60 6.5 1.9 22,800 在庫 在庫〇 追加 DL DL

寸法図・サイズ表

サイズ表の「選択」にチェックを入れると、選択したNo.に対応した寸法図を確認できます。
選択 オーダー
No.		 No. A B C D E F G H I J(並目) K
950197 SD04035A 32 12 7 7 7 35-42 13 13 15 M6x1.0 3
950198 SD06045A 36 16 9 8 9 44-53 15 16 18 M8x1.25 5
950199 SD06050A 36 16 9 8 9 52-61 15 16 18 M8x1.25 5
950200 SD08050A 40 20 12 7 10 50-60 15 18 21 M8x1.25 6
950201 SD08060A 40 20 12 7 10 60-70 15 18 21 M8x1.25 6
950202 SD08070A 40 20 12 7 10 70-80 15 18 21 M8x1.25 6
926782 SD12090A 72 32 22 19 19 92.5-106.5 25 27 32 M12x1.75 19
926783 SD12105A 72 32 22 19 19 107.5-121.5 25 27 32 M12x1.75 19
926784 SD12120A 72 32 22 19 19 122.5-136.5 25 27 32 M12x1.75 19
926785 SD12135A 72 32 22 19 19 137.5-151.5 25 27 32 M12x1.75 19
926786 SD12150A 72 32 22 19 19 152.5-166.5 25 27 32 M12x1.75 19
926787 SD12090B 72 32 22 19 19 92.5-106.5 25 27 32 M16x2 19
926788 SD12105B 72 32 22 19 19 107.5-121.5 25 27 32 M16x2 19
926789 SD12120B 72 32 22 19 19 122.5-136.5 25 27 32 M16x2 19
926790 SD12135B 72 32 22 19 19 137.5-151.5 25 27 32 M16x2 19
926791 SD12150B 72 32 22 19 19 152.5-166.5 25 27 32 M16x2 19
926792 SD16090B 100 38 22 19 22 92.5-106.5 25 36 40 M16x2 24
926793 SD16105B 100 38 22 19 22 107.5-121.5 25 36 40 M16x2 24
926794 SD16120B 100 38 22 19 22 122.5-136.5 25 36 40 M16x2 24
926795 SD16135B 100 38 22 19 22 137.5-151.5 25 36 40 M16x2 24
926796 SD16150B 100 38 22 19 22 152.5-166.5 25 36 40 M16x2 24

材質・熱処理・表面処理

名称 材質 熱処理 表面処理
ダブルスイングクランプセットS型 ダブルスイングクランプS型（クランプバー）
：S45C
スイングクランプホルダーS型
：S45C		 ダブルスイングクランプS型（クランプバー）
：焼入れ（HRC25-35)
スイングクランプホルダーS型
：焼入(HRC25-35)		 ダブルスイングクランプS型（クランプバー）
：黒染め(四三酸化鉄被膜)
スイングクランプホルダーS型
：黒染め(四三酸化鉄被膜)

特長

安価でコンパクトなクランプです。
自在に旋回させれるので、ワークの着脱が容易に行えます。

構成図



  部品構成

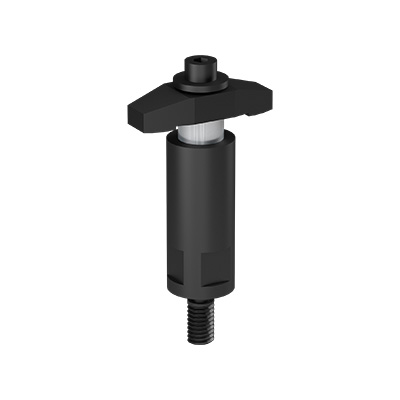

① ダブルスイングクランプＳ型
② スイングクランプホルダーＳ型

使用方法

■注意事項

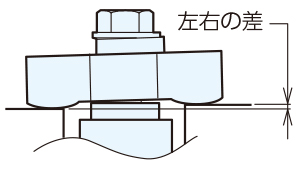

両締めクランプですので、片側だけでクランプしないで下さい。左右の差は表の通りです。
ワークのバラツキにご注意ください。





№ 左右の差
SD-04035A 2
SD-06XXXA 1
SD-08XXXA 1.5
SD-12XXXA 1.5
SD-12XXXB 1.5
SD-16XXXB 2.5
