【廃番】クランピングユニット7110B

E-9700B

  • 【廃番】クランピングユニット7110B PIC1

  • 【廃番】クランピングユニット7110B PIC1

仕様/価格

No.が決まったら、在庫情報・CADデータ・製品BOXから詳細確認や問い合わせに進めます。
オーダー
No.		 No. 適合
T溝巾		 ねじの
呼び		 クランプ
距離		 最大
操作
トルク
N・m		 最大
締付力
kN		 質量
kg		 価格 在庫設定 在庫情報 製品BOX CAD
DXF STEP
904413 7110B-1212 12 M12 13-43 50 15 3.1 76,000 廃番 お問合わせ 追加 DL
904414 7110B-1214 14 M12 13-43 50 15 3.1 76,000 廃番 お問合わせ 追加 DL
904415 7110B-1216 16 M12 13-43 50 15 3.1 76,000 廃番 お問合わせ 追加 DL
904416 7110B-1218 18 M12 13-43 50 15 3.1 76,000 廃番 お問合わせ 追加 DL
904417 7110B-1618 18 M16 15-56 140 30 6.1 106,000 廃番 お問合わせ 追加 DL
904418 7110B-1620 20 M16 16-56 140 30 6.1 106,000 廃番 お問合わせ 追加 DL
904419 7110B-1622 22 M16 17-56 140 30 6.2 106,000 廃番 お問合わせ 追加 DL
904420 7110B-1624 24 M16 18-56 140 30 6.3 106,000 廃番 お問合わせ 追加 DL
904421 7110B-1628 28 M16 19-56 140 30 6.4 106,000 廃番 お問合わせ 追加 DL

寸法図・サイズ表

サイズ表の「選択」にチェックを入れると、選択したNo.に対応した寸法図を確認できます。
選択 オーダー
No.		 No. A B C D E F(並目) G H I J K L M N(並目) O
904413 7110B-1212 110 30 10 18-48 40 M12x1.75 20 48-78 30-205 78-283 65 30 12.5 M12x1.75 24
904414 7110B-1214 110 30 10 18-48 40 M12x1.75 20 48-78 30-205 78-283 65 30 12.5 M12x1.75 24
904415 7110B-1216 110 30 10 18-48 40 M12x1.75 20 48-78 30-205 78-283 65 30 12.5 M12x1.75 24
904416 7110B-1218 110 30 10 18-48 40 M12x1.75 20 48-78 30-205 78-283 65 30 12.5 M12x1.75 24
904417 7110B-1618 142 40 13 28-69 50 M16x2 30 57-97 40-250 97-347 80 40 14 M16x2 27
904418 7110B-1620 142 40 13 28-69 50 M16x2 30 57-97 40-250 97-347 80 40 14 M16x2 27
904419 7110B-1622 142 40 13 28-69 50 M16x2 30 57-97 40-250 97-347 80 40 14 M16x2 27
904420 7110B-1624 142 40 13 28-69 50 M16x2 30 57-97 40-250 97-347 80 40 14 M16x2 27
904421 7110B-1628 142 40 13 28-69 347 M16x2 30 57-97 40-250 97-347 80 40 14 M16x2 27

材質・熱処理・表面処理

名称 材質 熱処理 表面処理
【廃番】クランピングユニット7110B S45C 焼入 黒染め

特長

■スペーサーエレメントによって加工物(ワーク)に合った高さが迅速に得られます。

構成図

  部品構成   部品構成
① 7110M ④ 7110Z-3
② 7110Z-1 ⑤ 7110F-3
③ 7110Z-2 ⑥ 7110F-M





№ クランプユニット
7110M		 ペーサーエレメント
7110Z		 ベースユニット
7110F		 ベースエレメント
7110F-M（Ｔナット、ボルト付）
7110B-1212 7110M-12 110Z-12-1 110Z-12-2 110Z-12-3 7110F-12-3 7110F-M12X12
7110B-1214 7110M-12 110Z-12-1 110Z-12-2 110Z-12-3 7110F-12-3 7110F-M12X14
7110B-1216 7110M-12 110Z-12-1 110Z-12-2 110Z-12-3 7110F-12-3 7110F-M12X16
7110B-1218 7110M-12 110Z-12-1 110Z-12-2 110Z-12-3 7110F-12-3 7110F-M12X18
7110B-1618 7110M-16 7110Z-16-1 7110Z-16-2 7110Z-16-3 7110F-16-3 7110F-M16X18
7110B-1620 7110M-16 7110Z-16-1 7110Z-16-2 7110Z-16-3 7110F-16-3 7110F-M16X20
7110B-1622 7110M-16 7110Z-16-1 7110Z-16-2 7110Z-16-3 7110F-16-3 7110F-M16X22
7110B-1624 7110M-16 7110Z-16-1 7110Z-16-2 7110Z-16-3 7110F-16-3 7110F-M16X24
7110B-1628 7110M-16 7110Z-16-1 7110Z-16-2 7110Z-16-3 7110F-16-3 7110F-M16X28

使用方法

ベースユニットを治具ベースに固定してください。

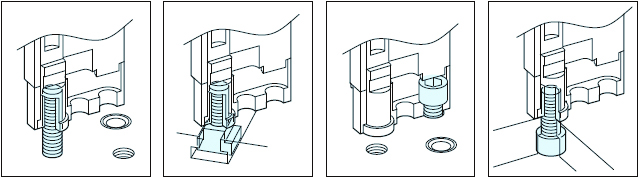

固定方法はＴスロットナット、ベース裏面から固定、ソケットスクリューでタップ穴に固定、スタッドボルトで固定と、ご使用になる治具ベースに合せて選べます。



スタッドボルトで固定する場合、ベースエレメントにスタッドボルトをねじ込みます。
連結部を回転させ、治具ベースのタップ穴にねじ込みます。
手でいっぱいに締めたら連結部がベースエレメントの側面と平行になるように1/2回転以内で戻します。
この時点ではベースエレメントと治具ベースの間にスキマが生じますが、エレメントを連結させ、固定することによりスキマはなくなります。



  • ベースエレメントの裏にスタッドボルトを取り付けます。



  • 連結部を回して、治具プレートに取り付けます。



  • 手でいっぱいに締め付けたら、1/2回転以内で戻してベースエレメントと平行にします。



クランプ高さに応じてスペーサーエレメントを確定し、ベースユニットの上に載せてご使用ください。
スペーサーエレメントなしで、ベースエレメントにクランプユニットを載せることもできます。
スペーサーエレメントは最大4つまで載せることができます。
各エレメントの連結は、下になるエレメントの連結部を、上に載せるエレメントの溝に挿入してスライドさせます。
クランプユニットの固定用六角ナットを締めることで、クランプが固定されます。



  • 下側の得エレメントの連結部を上部のエレメントの溝（逃がし部）に差し込みます。



  • 上側のエレメントをスライドさせ、下側の連結部を上側の連結溝に差し込みます。



  • クランプユニットの固定用ナットを締め付けて、エレメントを固定します。







サポートスクリューでクランプバーの高さを調節してください。
最上部の六角ナットによって、ワークをクランプすることができます。

  • サポートスクリューでクランプバーの沙汰差を調整します。



  • 最上部の六角ナットを締め付けてクランプします。



  •







■注意事項

クランプユニット7110A以外は、治具ベースへの取り付けにはベースユニットが必要です。
クランプユニット単体、クランプユニット＋スペーサーエレメントだけでは治具ベースへ取り付けできません。
