• ERON

RoHS対応

モールドバイス

E-9701

  • 9701.jpg

  • 9701.jpg

仕様/価格

タイプ オーダー
No		 No. 口巾 口深 口開 標準ガイド
ブロック巾		 標準取付
ボルト		 締付力
kN		 質量
kg		 価格 在庫設定 在庫情報 製品BOX CAD
DXF STEP
MBV 952070 MBV150 154 67 350 18 M16 20 65 264,000 在庫 在庫△ 追加 DL DL
MBV 952071 MBV200 206 67 450 18 M16 20 82 410,000 在庫 在庫△ 追加 DL DL
MBV-G
並列仕様		 952072 MBV150G 154 67 350 18 M16 20 65 289,000 × お問合わせ 追加 DL DL
MBV-G
並列仕様		 952073 MBV200G 206 67 450 18 M16 20 82 435,000 × お問合わせ 追加 DL DL

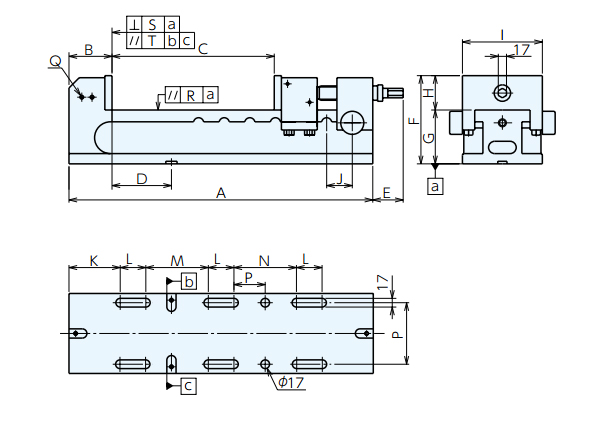

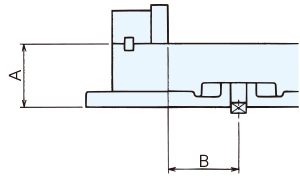

寸法図・サイズ表

寸法図・サイズ表

選択 オーダー
No		 No. A B C D E F G H I J K L M N O P Q R S T
952070 MBV150 594 84 350 118 45-100 172 105 67 156 50 100 50 122 122 - 120 M8x1.25 0.035 0.015 0.02
952071 MBV200 743 104 450 146 45-100 172 105 67 208 50 110 65 150 200 100 168 M12x1.75 0.05 0.015 0.03
952072 MBV150G 594 84 350 118 45-100 172 105 67 156 50 100 50 122 122 - 120 M8x1.25 0.035 0.015 0.02
952073 MBV200G 743 104 450 146 45-100 172 105 67 208 50 110 65 150 200 100 168 M12x1.75 0.05 0.015 0.03

仕様/価格表 口金（2枚1組）

オーダーNo No. 適合機種 ネジ径 価格 在庫設定 在庫情報 製品BOX CAD
DXF STEP
146443 MBV150-JA MBV150 M10 31,000 × お問合わせ 追加 DL DL
146444 MBV200-JA MBV200 M14 45,100 × お問合わせ 追加 DL DL

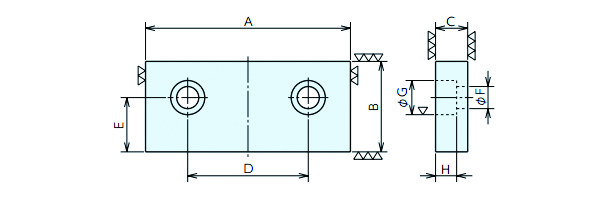

寸法図・サイズ表

寸法図・サイズ表

選択 オーダーNo No. A B C D E F G H
146443 MBV150-JA 154 67 14 90 35 11 18 10.5
146444 MBV200-JA 206 67 24 121 31 15 23 14.5

仕様/価格表 ハンドル

オーダーNo No. 適合機種 価格 在庫設定 在庫情報 製品BOX CAD
DXF STEP
962731 MBV150-HN 全機種 6,150 × お問合わせ 追加 DL DL

特長

■金型プレートの加工に最適です。
■口開きが大きく､早送り機構となっております。
■同じ型式であれば、並列精度は全て0.02以内です。（全品標準並列仕様）
　詳細は「特注品対応」をご確認ください。

[特注対応]
ガイドブロック位置を変更できます。


[付属品]
標準取付ボルトセット（2組1セット）適合Ｔ溝巾18mm･･･MBV150：2セット、MBV200：3セット
標準ガイドブロック（2個1組）適合溝巾18mm･･･1組
標準口金･･･2枚1組-1セット
ハンドル･･･1本

※締付けトルクは80N・m以内でご使用下さい。
※並列仕様品は、１台目と同時にご注文下さい。並列精度は0.02以内です。
　追加並列品はお受けできませんのでご了承下さい。

特注品対応

■並列品のご注文について（A・Bを何台でも0.02以内に揃えます）



同じサイズであれば、何台でも全品並列です。並列料金は不要です。

ご注文の際、ご必要になる数をご連絡ください。
並列仕様品は新規ご購入の場合のみ製作可能です。











関連製品
