RoHS対応

ツーピースバイス

E-9261

  • 9261.jpg

  • 9261.jpg

仕様/価格

オーダー
No.		 No. 口巾 口深 ストローク 取付可能
ピッチ		 標準ガイド
ブロック巾		 質量
kg		 価格 在庫設定 在庫情報 製品BOX CAD
DXF STEP
900122 TP150-6 154 77 18 103-150 18 13 106,000 在庫 在庫〇 追加 DL DL
900123 TP200-8 204 92 18 103-170 18 20 128,000 在庫 在庫〇 追加 DL DL

寸法図・サイズ表

選択 オーダー
No.		 No. A B C D E F G H I J K L M N O
900122 TP150-6 177 154 103 18 111 56 77 85 167 214 15 70 103 18 18
900123 TP200-8 196 204 103 18 128 65 92 86 168 215 15 87 103 18 18

仕様/価格 口金（2個1組）

オーダーNo. No. 適合機種 適合ボルト 価格 在庫設定 在庫情報 製品BOX CAD
DXF STEP
931376 TP150-JA TP150-6 M8x1.25 23,100 × お問合わせ 追加 DL DL
931377 TP200-JA TP200-8 M8x1.25 43,600 × お問合わせ 追加 DL DL

寸法図・サイズ表

選択 オーダーNo. No. A B C D E
931376 TP150-JA 154 77 11 102 39
931377 TP200-JA 204 92 11 140 42

仕様/価格 ハンドル

オーダーNo. No. 適合機種 価格 在庫設定 在庫情報 製品BOX CAD
DXF STEP
943888 TP150-HN 全機種 4,120 × お問合わせ 追加 DL DL

材質・熱処理・表面処理

名称 材質 熱処理 表面処理
ツーピースバイス 本体/固定アングル/スライド：FC200
口金：S45C
ハンドル：FCD500		 本体/固定アングル/スライド：焼鈍(HB223以下)
口金：焼入れ(HRC40～45)
ハンドル：焼鈍(HB150~230)		 本体/固定アングル/スライド：塗装(黒皮部)

特長

■マシンバイスの最大の欠点である”口開きが小さい”ことをカバーします。
■テーブルに合わせ、加工物に合わせて無限大に挟めます。
■量産品の加工に便利です。
■口深さが大きいです。

[付属品]
標準ガイドブロック(2個1組)適合溝巾18mm ･･･ 2組
ハンドル･･ 1本
六角棒レンチ(口金用･ストローク調整用) ・・・各1本

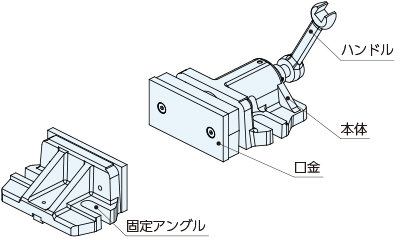

構成図

使用例

マシニング、中ぐり加工のワーククランプでご使用いただけます。
本体のハンドルを回すことで、スライドが水平方向に張り出してクランプします。

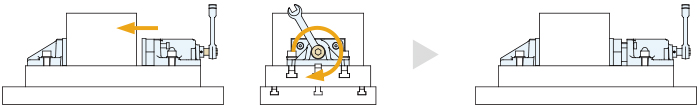

使用方法

●クランプ

本体と可動体の間にあるスクリューを締め付けることで、クランプします。





●アンクランプ

クランプとは逆の操作(スクリューを緩める)とアンクランプします。





■注意事項

クランプストロークの範囲内でご使用下さい。

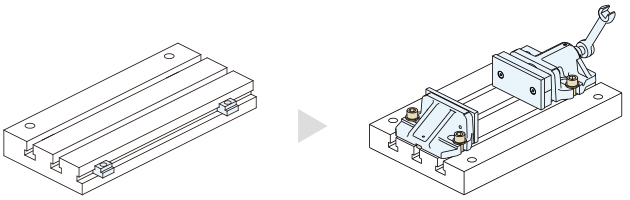

取付方法

ジグテｰブルやプレートのT溝にTスロットナットを挿入し、ツーピースバイスを取り付けて下さい。
取付に必要なTスロットナット、ソケットスクリュー等は別売りです。

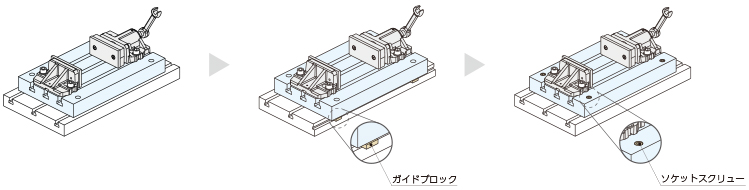

●さらに機械テーブルに取り付ける場合

機械テーブルのT溝にTスロットナット挿入し、ジグテーブルを取り付けて下さい。
取付に必要なTスロットナット、ソケットスクリューは別売りです。

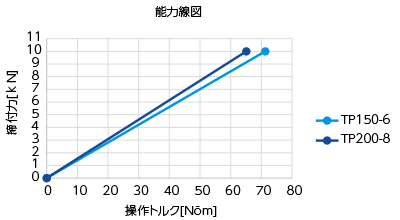

能力

操作トルクと締付力の能力線図は以下の通りです。



修理対応

当該製品の修理対応は行っておりません。

異常がみられる場合は新しいものと交換をしてください。

メンテナンス方法

使用前後に切粉が付着していないかの確認と使用後に切粉の除去を行ってください。
