ガイドブロック(ストレート型)

E-9606

仕様/価格 (2個価格)

オーダーNo. No. 適合溝巾 厚み 全長 適合取付ボルト(別売) 質量g 価格 在庫設定 在庫情報 製品BOX CAD
DXF STEP
915904 SGB1010 10 8 20 M4x10 15 3,860 在庫 在庫〇 追加 DL DL
915905 SGB1212 12 8 20 M5x12 19 3,860 在庫 在庫〇 追加 DL DL
915906 SGB1414 14 10 22 M6x15 21 4,060 在庫 在庫〇 追加 DL DL
915907 SGB1616 16 10 22 M6x15 26 4,060 在庫 在庫〇 追加 DL DL
915908 SGB1818 18 10 22 M6x15 30 4,060 在庫 在庫〇 追加 DL DL
915909 SGB2020 20 10 22 M6x15 34 4,060 在庫 在庫〇 追加 DL DL
915910 SGB2222 22 12 32 M6x15 55 4,950 在庫 在庫〇 追加 DL DL

寸法図・サイズ表

選択 オーダーNo. No. Ah6 B C D E F
915904 SGB1010 10 8 20 4.5 8 3.5
915905 SGB1212 12 8 20 5.5 9 2.5
915906 SGB1414 14 10 22 7 11 3
915907 SGB1616 16 10 22 7 11 3
915908 SGB1818 18 10 22 7 11 3
915909 SGB2020 20 10 22 7 11 3
915910 SGB2222 22 12 32 7 11 5

材質・熱処理・表面処理

名称 材質 熱処理
ガイドブロック(ストレート型) S45C 焼入HRC40±4

特長

■固定物とテーブルの溝巾が同じものに使用できます。
■溝巾が違う時はE-9605ガイドブロック(段付型)、E-9275Bガイドブロックをご使用ください。

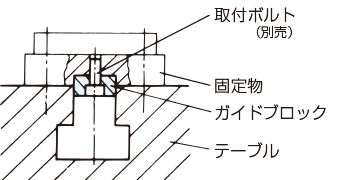

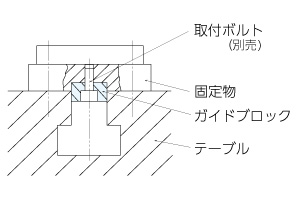

使用例
