ロックタイト5軸マシンバイス

E-9940

  • 9940.jpg
  • 9940.jpg

ロックタイト5軸マシンバイス

仕様/価格

オーダー
全長 口巾 標準ガイド
ブロック巾
標準取付クランプ
適合T溝巾
締付力
kN
質量
価格 在庫設定 在庫情報 製品BOX CAD
DXF STEP
124015 LT5AU75M 236 75 14 14 16 9.5 291,000 在庫 お問合わせ 追加 DL DL
993017 LT5AU75 286 75 14 14 16 15 293,000 在庫 在庫△ 追加 DL DL
991541 LT5AU100M 386 102 18 18 20 30 353,000 在庫 在庫△ 追加 DL DL
987470 LT5AU100 484 102 18 18 20 32 366,000 在庫 在庫〇 追加 DL DL

寸法図・サイズ表

選択 オーダー
A B C D E F-1 F-2 G H I J K L(並目) M N O P(並目) Q(並目) R S T U V W X Y Z AA(並目) AB AC AD AE
124015 LT5AU75M 236 77 75 65 60 20-58 20-58 19 16 5 39 10 M8x1.25 50 32 21.5 M8x1.25 M8x1.25 118 14 5 30 176 5 12 R5 250 M10x1.5 56 124 13.5 50
993017 LT5AU75 286 77 75 65 60 22-108 22-108 19 16 5 39 10 M8x1.25 50 32 21.5 M8x1.25 M8x1.25 143 14 5 30 226 5 12 R5 300 M10x1.5 56 174 13.5 50
991541 LT5AU100M 386 104 102 90 90 23-142 23-142 24 16 5 50 12 M8x1.25 80 50 26 M8x1.25 M8x1.25 193 18 6 20 346 7 17 R5 400 M12x1.75 57 272 14.5 75
987470 LT5AU100 484 104 102 90 90 23-240 23-240 24 16 5 50 12 M8x1.25 80 50 26 M8x1.25 M8x1.25 242 18 6 20 444 7 17 R5 500 M12x1.75 57 370 14.5 75

特長

■主軸の干渉を回避した嵩上げ構造
 刃物の長さを短くでき、加工時間短縮・刃物の省力化が可能です。
■ロックタイト浮上り防止機構
 半球セグメントにより、可動体に斜め下方向45度の力を加えることでワークの浮上りを防止できます。
■口金交換式
 2種類の口金を標準付属し、加工条件に最適な口金を使用できます。
■ワークは常にバイス中心位置でクランプでき、プログラムの手間が省けます。

[主な適合機械]5軸制御MC
[付属品]
■LT5AU75(M)
 ステップ口金(グリップタイプ)LT5AU75-SJG8(2個1set):2set
 ステップ口金(深さ20)LT5AU75-SJ20(2枚1set):1set
 標準取付クランプセット BCS14Q1(2組1set):2set
 標準ガイドブロック LTGB14-14(2個1set):1set
 標準ハンドル LT-10HN250:1本

■LT5AU100(M)
 ステップ口金(グリップタイプ)LT5AU100-SJG8(6個1set):1set
 ステップ口金(深さ20)LT5AU100-SJ20(2枚1set):1set
 標準取付クランプセット BCS18Q1(2組1set):2set
 標準ガイドブロック LTGB18-18(2個1set):1set
 標準ハンドル LT-12HN250、LT-12HN370:各1本

構成図

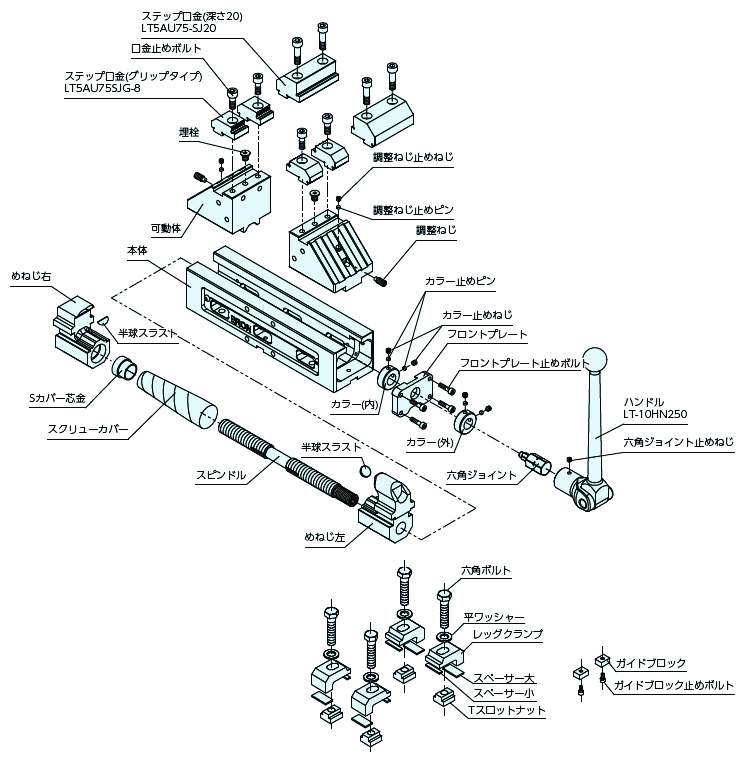

LT5AU75(M)

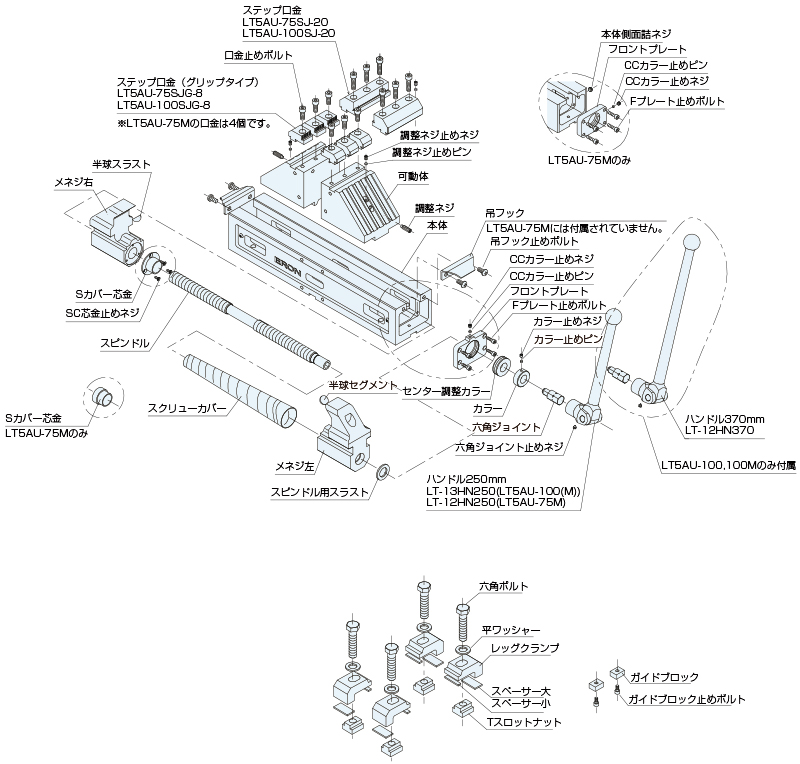

LT5AU100(M)

使用例

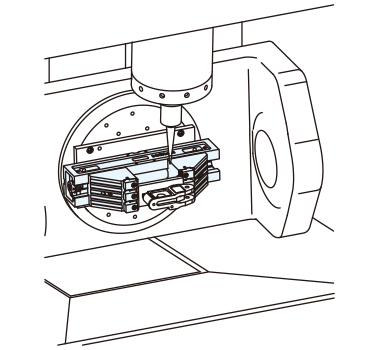

主軸の干渉を回避した嵩上げ構造

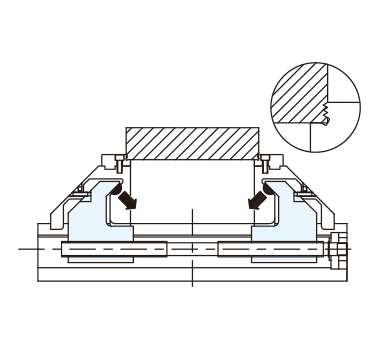

ロックタイト浮上り防止機構

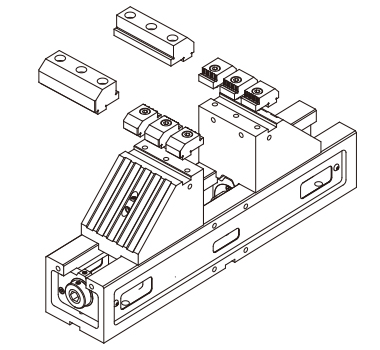

2種類の口金が標準付属

使用方法

製品仕様変更について



製造方法の見直しに伴い、以下製品の構成部品の仕様を変更いたしました。ご購入時期によって部品交換の手配方法が異なります。
詳細は下記をご確認ください。



【対象製品】

 品名:ロックタイト5軸マシンバイス
 型式:LT5AU75 ・ LT5AU75F



【仕様変更日程・内容】

 切り替わり時期:2024年8月26日受注分より変更
 仕様変更の部品:スピンドル・カラー・めねじ左・フロントプレート



【部品交換について】
 変更前と変更後で交換する部品が異なりますので以下をご確認ください。



 仕様変更前(2024年8月25日以前のご発注)

  旧仕様の部品で構成されています。ご使用のマシンバイス型式に合わせて仕様変更部品
 (上記4部品)すべて交換してください。弊社での交換も承ります。(有償)



 仕様変更後(2024年8月26日以降にご発注)

  摩耗した部品のみ交換いただけます。



 購入年月日が不明な場合

 製品側面に記載された製造番号をご確認ください。
 末尾に「N」が付いているものが2024年8月26日以降にご購入された製品です。



 部品の発注または交換の依頼について

 ご購入されたお取引商社様経由に事由を添えてご依頼・ご発注をお願いいたします。
