プルダウンバイス(フリージョーバイス)

E-9231

  • 9231.jpg

  • 9231.jpg

仕様/価格 （2個1組）

オーダー
No.		 No. 口巾 最小
高さ		 最大
高さ		 標準ガイド
ブロック巾		 締付力
kN		 操作トルク
N・m		 セット質量
kg		 価格 在庫設定 在庫情報 製品BOX CAD
DXF STEP
927331 PV0 46 42 50 - 8 47 1.5 62,000 在庫 在庫〇 追加 DL DL
900536 PV1 62 56 64 - 15 66 4.8 78,500 在庫 在庫〇 追加 DL DL
900537 PV2 85 82 102 18 35 157 12.5 110,000 在庫 在庫〇 追加 DL DL
900538 PV3 120 135 164 18 40 177 39.1 300,000 在庫 在庫〇 追加 DL DL

寸法図・サイズ表

選択 オーダー
No.		 No. A B C D E F G J K L M N O P Q R S T U V W X
927331 PV0 70 73 50 8 42 3 9 5 46 - - 30 12 9 13.5 25 36 5 46 - Tr18P2 6
900536 PV1 127 130 64 8 56 3 10 7 62 - - 40 16 51 15.5 32 48 7 62 - Tr22P4 8
900537 PV2 180 186 102 20 82 7 12 12 85 18 33.5 60 22 73 19 40 65 10 85 5 Tr28P4 10
900538 PV3 245 250 164 29 135 10.5 15 15 120 18 51 110 25 95 22 50 80 20 120 5 Tr30P6 14

仕様/価格 口金（2個1組）

部品名 オーダーNo. No. 適合機種 適合ボルト 価格 在庫設定 在庫情報 製品BOX CAD
DXF STEP
標準口金
(研磨面荒目)		 931362 PV0-JA-A PV-0 M5 7,000 × 在庫△ 追加 DL DL
標準口金
(研磨面荒目)		 931363 PV1-JA-A PV-1 M6 7,450 × 在庫△ 追加 DL DL
標準口金
(研磨面荒目)		 931364 PV2-JA-A PV-2 M8 11,300 × お問合わせ 追加 DL DL
標準口金
(研磨面荒目)		 931365 PV3-JA-A PV-3 M10 14,500 × お問合わせ 追加 DL DL
標準口金
(ヤスリ目)		 931358 PV0-JA-H PV-0 M5 7,000 × お問合わせ 追加 DL DL
標準口金
(ヤスリ目)		 931359 PV1-JA-H PV-1 M6 7,000 × お問合わせ 追加 DL DL
標準口金
(ヤスリ目)		 931360 PV2-JA-H PV-2 M8 10,500 × 在庫△ 追加 DL DL
標準口金
(ヤスリ目)		 931361 PV3-JA-H PV-3 M10 14,500 × お問合わせ 追加 DL DL

寸法図・サイズ表

選択 オーダーNo. No. A B C D E H I J
931362 PV0-JA-A 46 30 9 12 26 5.5 9.5 5.5
931363 PV1-JA-A 62 40 10 13 36 6.5 11 7
931364 PV2-JA-A 85 60 12 16.5 56 9 14 9
931365 PV3-JA-A 120 110 15 20 70 11 17 11
931358 PV0-JA-H 46 30 9 12 26 5.5 9.5 5.5
931359 PV1-JA-H 62 40 10 13 36 6.5 11 7
931360 PV2-JA-H 85 60 12 16.5 56 9 14 9
931361 PV3-JA-H 120 110 15 20 70 11 17 11

仕様/価格 メインスクリュー(1個価格)

オーダーNo. No. 適合機種 価格 在庫設定 在庫情報 製品BOX CAD
DXF STEP
943889 PV0-SP PV-0 12,000 × 在庫〇 追加 DL DL
943890 PV1-SP PV-1 14,600 × 在庫〇 追加 DL DL
943891 PV2-SP PV-2 21,600 × お問合わせ 追加 DL DL
943892 PV3-SP PV-3 29,000 × お問合わせ 追加 DL DL

材質・熱処理・表面処理

名称 材質 熱処理 表面処理
プルダウンバイス(フリージョーバイス) 本体/可動体：FCD500
ヤスリ目口金/研磨面粗目口金：SCM440
メインスクリュー：SCM435		 ヤスリ目口金/研磨面粗目口金：焼入れ(HRC42～48)
メインスクリュー：焼入れ(HRC27～33)		 本体/可動体：塗装
ヤスリ目口金/研磨面粗目口金/メインスクリュー：黒染め

特長

■マシンバイスの最大の欠点である”口開きが小さい”ことをカバーします。
■ワークに合わせてクランプ位置を任意に設定できます。
■プルダウン効果により水平方向だけでなく下方向にも押さえるため、浮き上がり防止効果があります。
■要所は研削仕上がしてあり高精度です。
■アリ溝で左右の力に耐えられます。

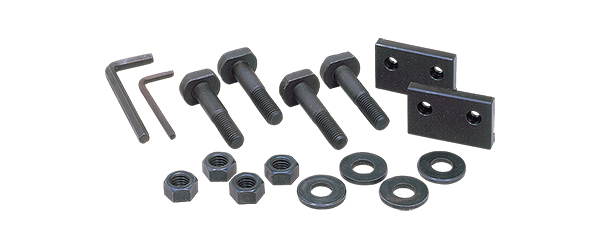

標準付属品PV1

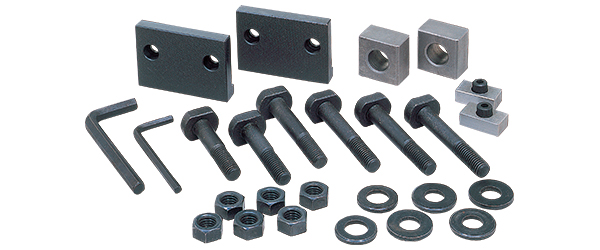

標準付属品PV2･PV3

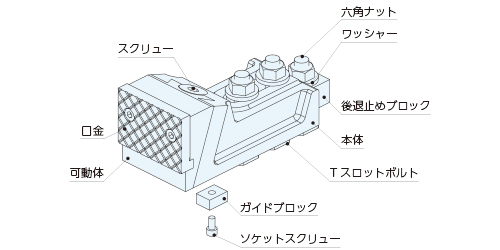

構成図

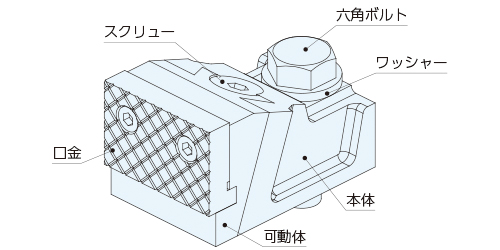

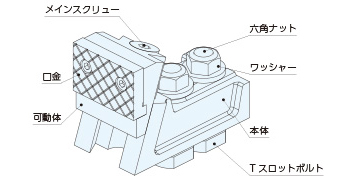

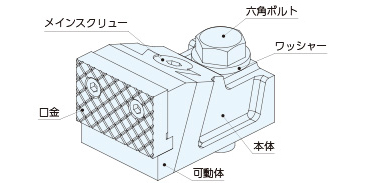

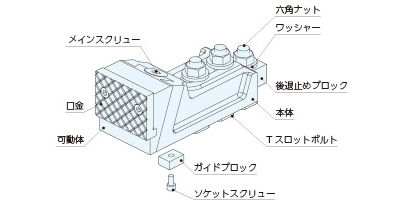

●プルダウンバイス

PV0

 PV1

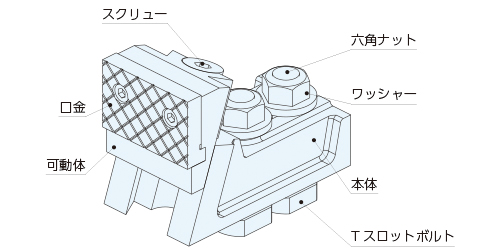

PV2、3



標準付属品PV1

標準付属品PV2･PV3

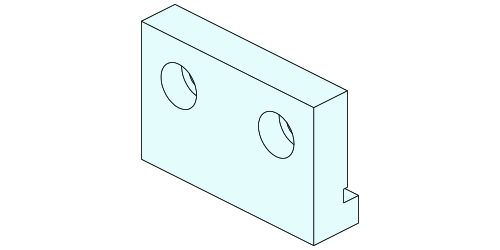

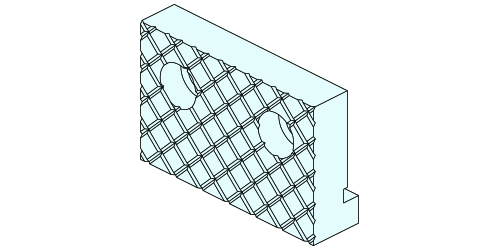

●口金

PV-JA-A

PV-JA-H

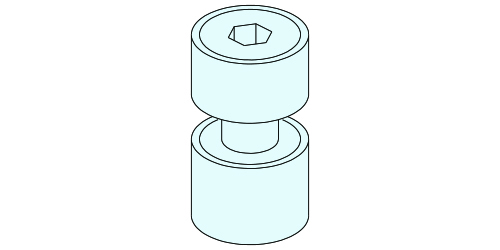

●スクリュー

使用例

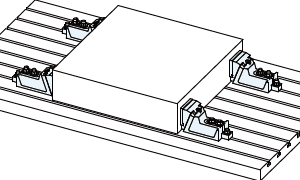

●マシニング、中ぐり加工時のワーククランプでご使用いただけます。

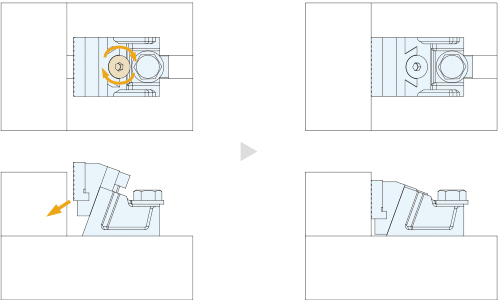

●本体-可動体間のスクリューを締め付けることで、可動体が本体のテーパーに沿って移動し、水平方向に張り出してクランプします。



PV1

PV3

使用方法

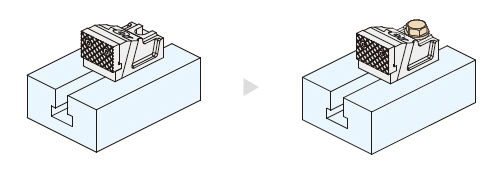

●クランプ
本体と可動体の間にあるスクリューを締め付けることでクランプします。
納入時は可動部が下がった状態で梱包されております。ご使用の前には必ず可動体を上げてからご使用ください。





●アンクランプ
クランプとは逆の操作(スクリューを緩める)とアンクランプします。

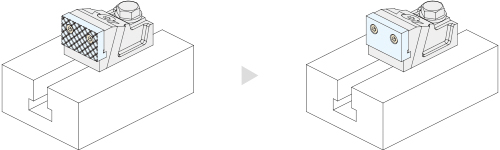

●口金交換方法
口金を締結しているソケットスクリューを外して、口金を取り外してください。
交換する口金をセットし、ソケットスクリューで取り付けてください。





注意事項

●最大操作トルクを超える操作は、クランプの耐久性に影響を及ぼします。規定のトルク内でご使用ください。
●クランプストロークの範囲内でご使用ください。



■技術情報

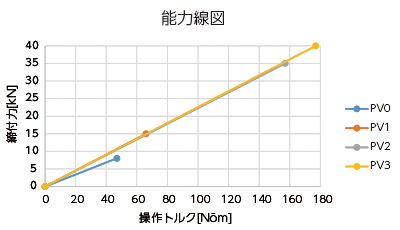

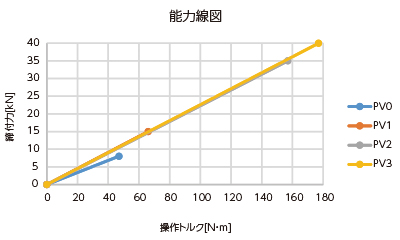

操作トルクと締付力の能力線図は次の通りです。

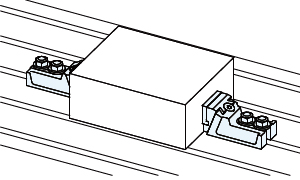

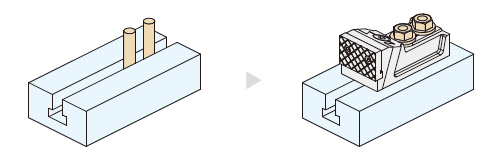

取付方法

●PV0
テｰブルのT溝にTスロットナットを挿入しボルト等でプルダウンバイスを取り付けてください。
取り付けに必要なTスロットナットは別売りです。





●PV0以外
テｰブルのT溝にTスロットナットを挿入し、ボルト等でプルダウンバイスを取り付けてください。
