マシンバイスシリーズ 取付ボルト
E-9275B
仕様/価格（２組１セット）
No.が決まったら、在庫情報・CADデータ・製品BOXから詳細確認や問い合わせに進めます。
| 適合 溝巾 |
適合機種 | オーダーNo. | No. | T-スロット ボルト |
Tスロット ナット |
フランジ ナット |
スタッド ボルト |
厚座金 | 価格 | 在庫設定 | 在庫情報 | 製品BOX | CAD | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| DXF | STEP | |||||||||||||
| 12 | LT100M | 935843 | BTS12A | - | TNM1210 | FNM0010 | BM01075 | - | 1,760 | 廃番 | お問合わせ | 追加 |
|
|
| 12 | LT100M | 138690 | BTS12B | BT12063M | - | FNM0012 | - | - | 4,180 | 在庫 | 在庫〇 | 追加 | ||
| 14 | LT100M LT125M LT150M LT150L LTH3P-125 LTH3P-150S LT-HPD150 |
935844 | BTS14A | - | TNM1412 | FNM0012 | BM01275 | - | 2,050 | 廃番 | お問合わせ | 追加 |
|
|
| 14 | LT100M LT125M LT150M LT150L LTH3P150S LT-HPD150 |
138691 | BTS14B | BT12063T | - | FNM0012 | - | - | 4,400 | 在庫 | お問合わせ | 追加 | ||
| 16 | LT100M LT125M LT150M LT150L LTH3P-125 LTH3P-150S LT-HPD150 |
935845 | BTS16A | - | TNM1614 | FNM0014 | BM01475 | - | 2,160 | 廃番 | お問合わせ | 追加 |
|
|
| 16 | LT100M LT125M LT150M LT150L LTH3P150S LT-HPD150 LR150L |
138692 | BTS16B | BT14063T | - | FNM0014 | - | - | 4,920 | 在庫 | 在庫〇 | 追加 | ||
| 18 | LT150M LT200M LT250M LT150L LTH3P-150S LT-HPD150 |
935846 | BTS18A | - | TNM1816 | FNM0016 | BM16100 | - | 2,460 | 廃番 | お問合わせ | 追加 |
|
|
| 18 | LT100M LT125M LTH3P-125 |
935847 | BTS18B | - | TNM1814 | FNM0014 | BM01475 | - | 2,370 | 廃番 | お問合わせ | 追加 |
|
|
| 18 | LT100M LT125M |
138693 | BTS18C | - | TNM1814 | FNM0014 | BM01475 | WFT1405 | 5,300 | 在庫 | 在庫〇 | 追加 | ||
| 18 | LTH3P150S LT150L |
138694 | BTS18D | BTM16075 | - | FNM0016 | - | - | 3,480 | 在庫 | 在庫〇 | 追加 | ||
| 18 | LT150M LT200M LT250M LT150L LTH3P150S LT-HPD150 |
138695 | BTS18E | BT16080T | - | FNM0016 | - | - | 5,500 | 在庫 | お問合わせ | 追加 | ||
| 20 | LT200M LT250M |
935849 | BTS20A | - | TNM2018 | FNM0018 | BM18100 | - | 3,140 | 廃番 | お問合わせ | 追加 |
|
|
| 20 | LT150M LT150L LTH3P-150S |
935850 | BTS20B | - | TNM2016 | FNM0016 | BM16100 | - | 2,670 | 廃番 | お問合わせ | 追加 |
|
|
| 20 | LT200M LT250M |
138696 | BTS20C | BT20100M | - | FNM0020 | - | - | 7,800 | 在庫 | 在庫〇 | 追加 | ||
| 20 | LT150M LT-HPD150 |
138697 | BTS20D | - | TNM2016 | FNM0016 | BM16100 | WFT1610 | 6,300 | 在庫 | 在庫〇 | 追加 | ||
| 20 | LTH3P150S LT150L |
138698 | BTS20E | - | TNM2016 | FNM0016 | BM01675 | - | 3,920 | 在庫 | 在庫〇 | 追加 | ||
| 22 | LT200M LT250M |
935852 | BTS22A | - | TNM2220 | FNM0020 | BM20100 | - | 5,750 | 在庫 | 在庫〇 | 追加 |
|
|
寸法図・サイズ表
サイズ表の「選択」にチェックを入れると、選択したNo.に対応した寸法図を確認できます。
| 選択 | オーダーNo. | No. |
|---|---|---|
| 935843 | BTS12A | |
| 138690 | BTS12B | |
| 935844 | BTS14A | |
| 138691 | BTS14B | |
| 935845 | BTS16A | |
| 138692 | BTS16B | |
| 935846 | BTS18A | |
| 935847 | BTS18B | |
| 138693 | BTS18C | |
| 138694 | BTS18D | |
| 138695 | BTS18E | |
| 935849 | BTS20A | |
| 935850 | BTS20B | |
| 138696 | BTS20C | |
| 138697 | BTS20D | |
| 138698 | BTS20E | |
| 935852 | BTS22A |
特長
-
■マシンバイスシリーズのオプション部品です。適合機種をご確認の上ご発注ください。

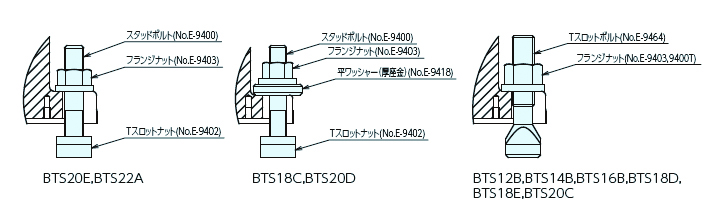

構成図
