レベリングブロックとは
レベリングブロックとは

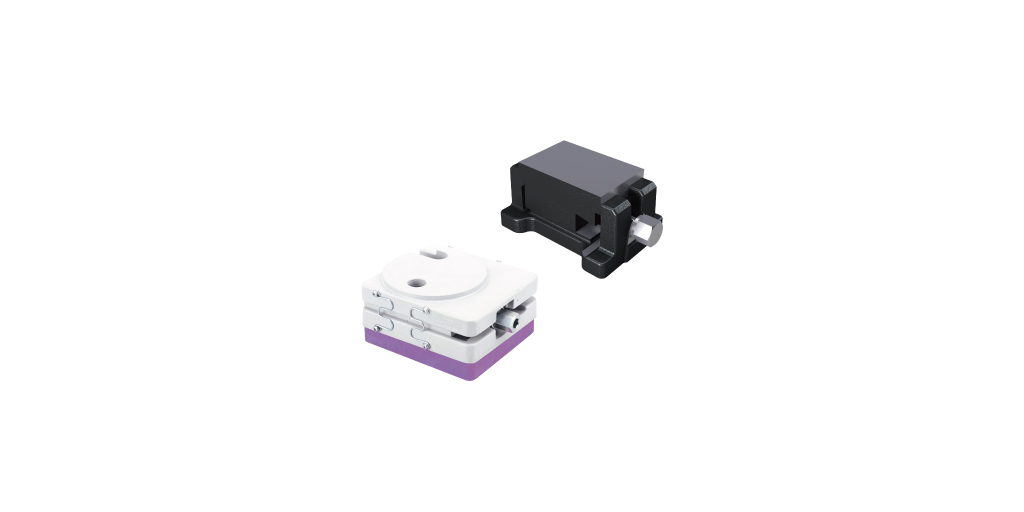

レベリングブロックは、機械装置の足元に設置し、µm単位での微細なレベル調整を可能にするレベリングエレメントです。
剛性が高く、平面でレベル調整できるため、高精度な機械や設備のレベル精度を長期間維持します。
主に半導体製造装置、測定機、工作機械等に使用されます。

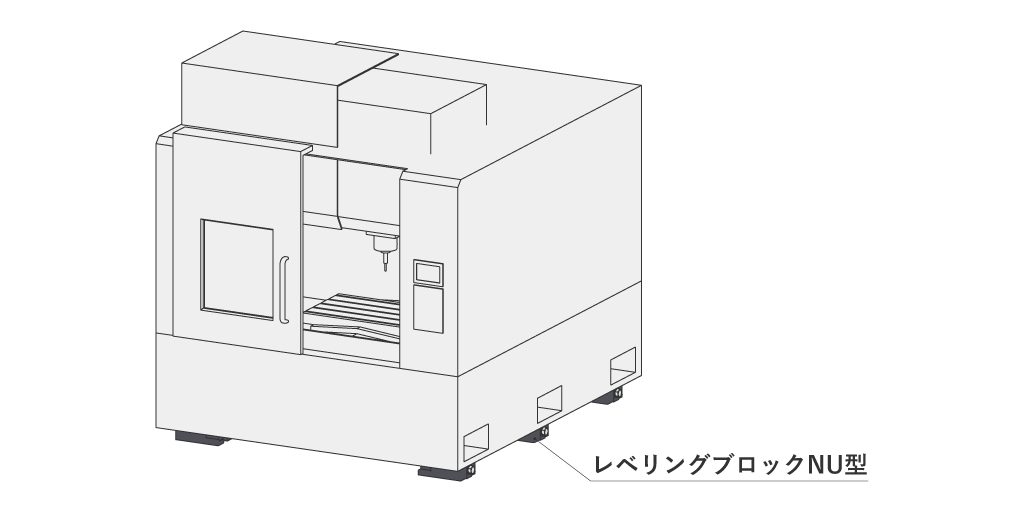

工作機械でのレベリングブロック使用例
なぜレベル調整が必要か
近年、製品に対する品質要求の高まりに伴い、高精度な機械・設備・試験機へのニーズも増加しています。
特に大型かつ高精度な機械ほど、安定した稼働を実現するためには、高精度であることに加え、その精度を長期間維持することが重要です。
しかし、機械が高精度になっても、工場内の床面が完全に水平かつ平らであるとは限りません。
床面のわずかな傾きが機械の加工精度やバリの発生、測定精度に影響を及ぼします。
また、床面の凹凸によって機械の一部の脚に荷重が集中することで、
「機械フレームの歪み → 機械の傾き → 精度不良」
といった問題が発生する可能性があります。
そのため、お客様の設置環境に応じて床面の凹凸を吸収し、レベル調整を行うレベリングブロックをはじめとしたレベリングエレメントの採用が、安定して高い精度を出す機械を設計する上でとても重要になります。
さらに、水平は設置時の基準になるため、移設時やメンテナンス時の再設定工数削減にも貢献します。

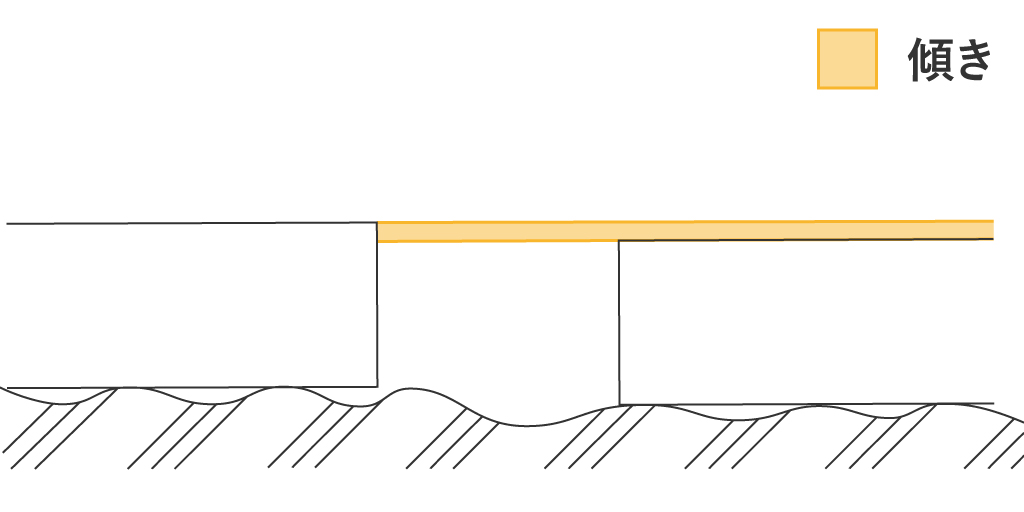

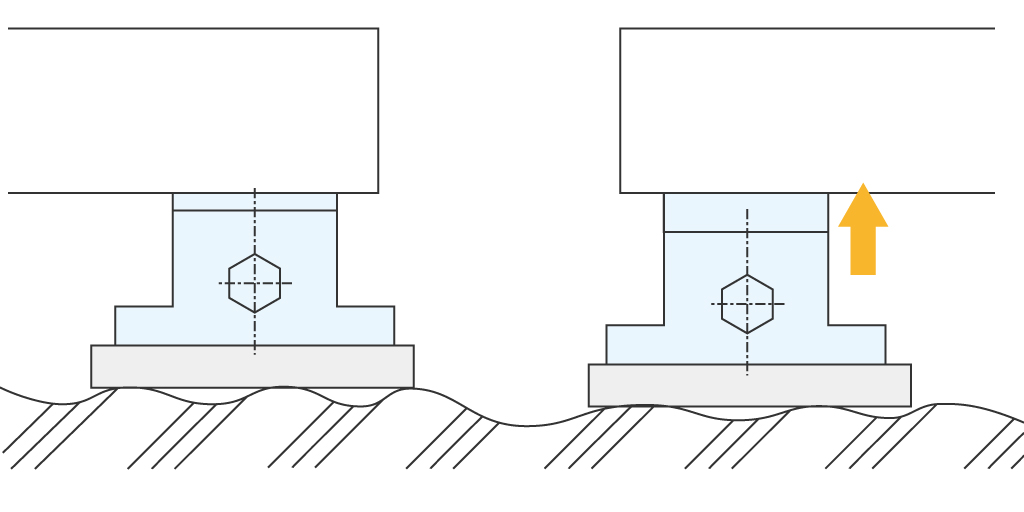

床面に直接機械を設置した場合
レベル調整により、水平出しが可能
レベリングブロックの種類と特長
レベリングブロックは形状や機能により種類があります。
ここではナベヤ製品を基に種類と特長を紹介します。

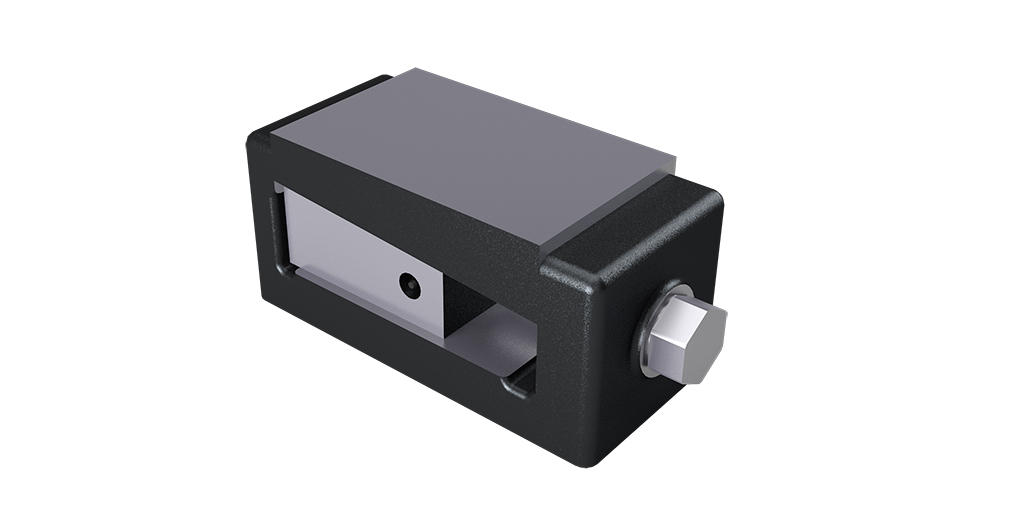

据置タイプ
アンカーボルト用の貫通穴やU溝がなくレベル調整機能のみ。
最も標準的なタイプで費用も安価。
▼製品ラインナップ
アンカー固定タイプ
アンカーボルトで固定するタイプです。
レベリングブロックの取り付け方法の違いにより2種類に分かれます。

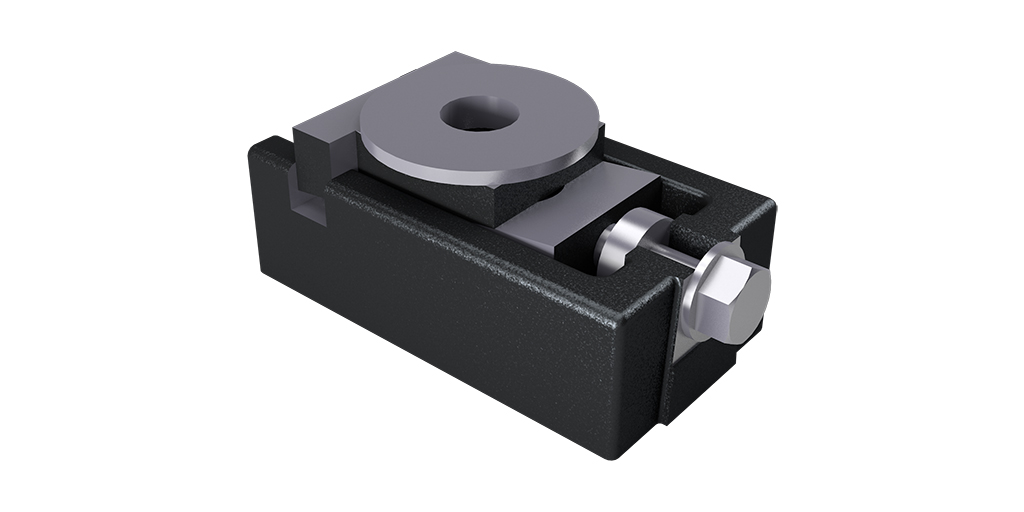

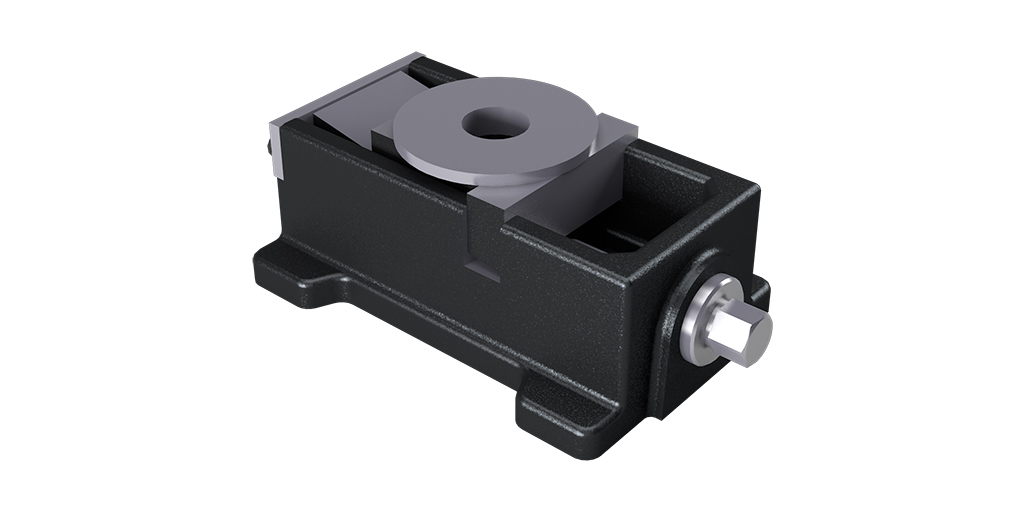

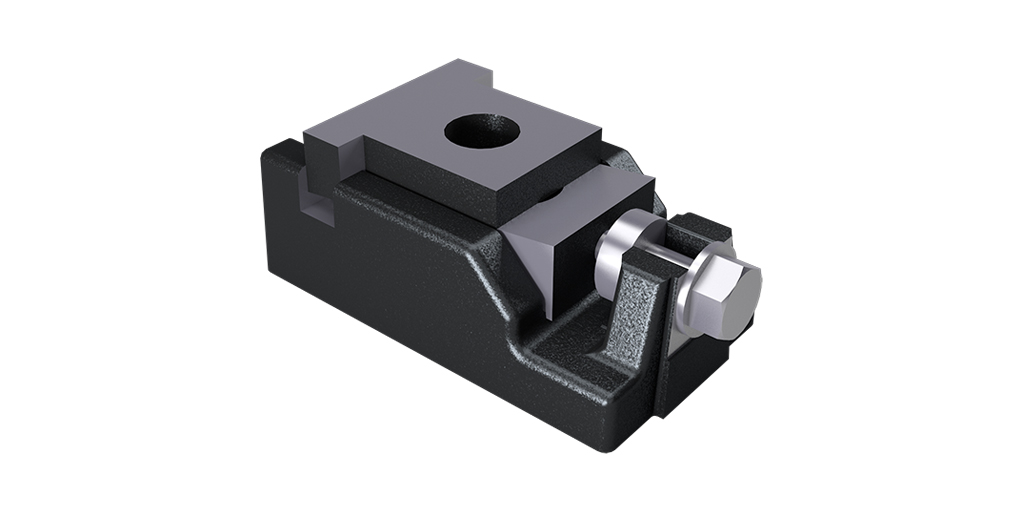

貫通穴タイプ
機械設置前にアンカーボルトを通してから据え付けするタイプです。
▼製品ラインナップ

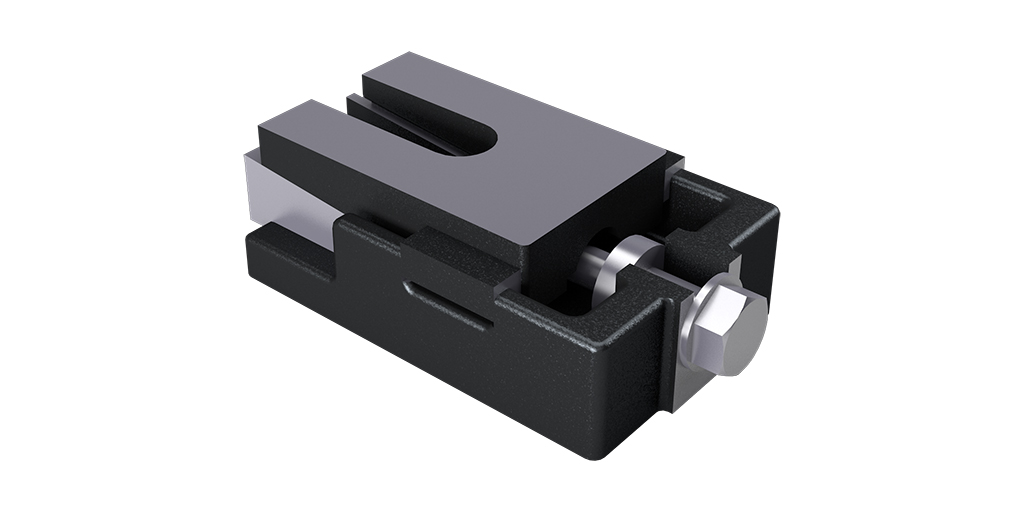

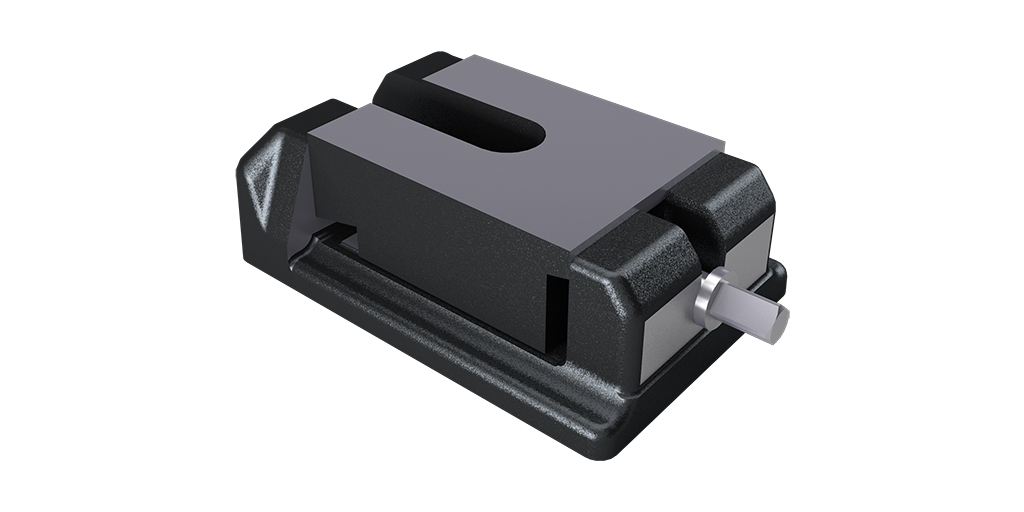

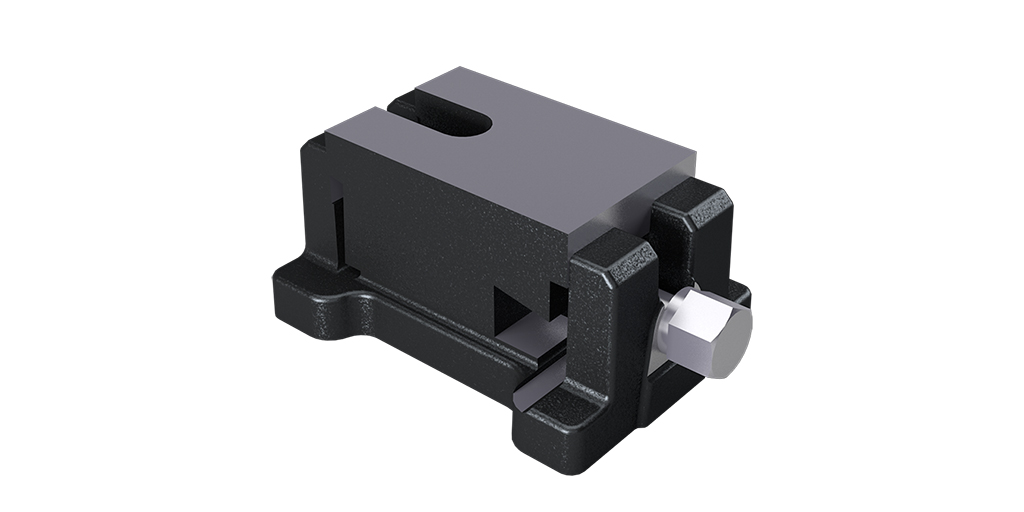

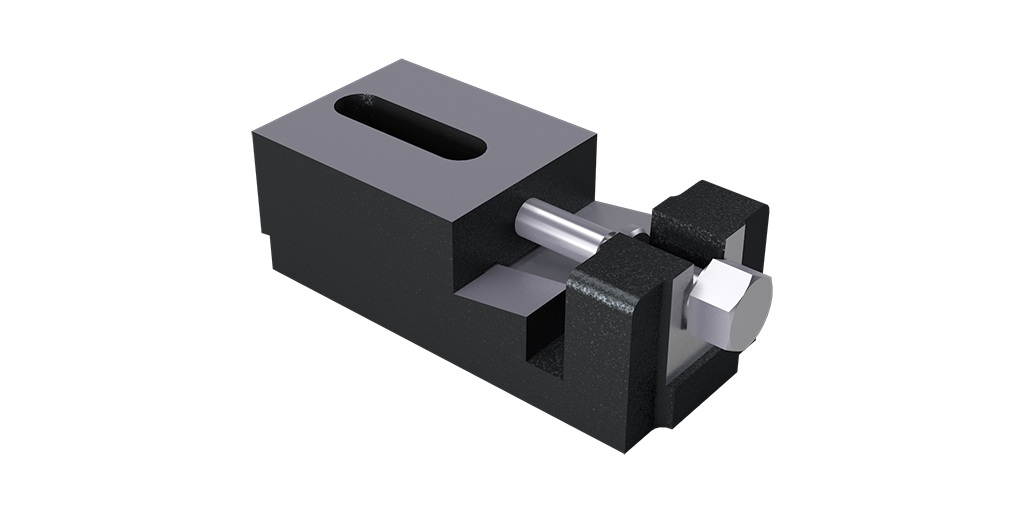

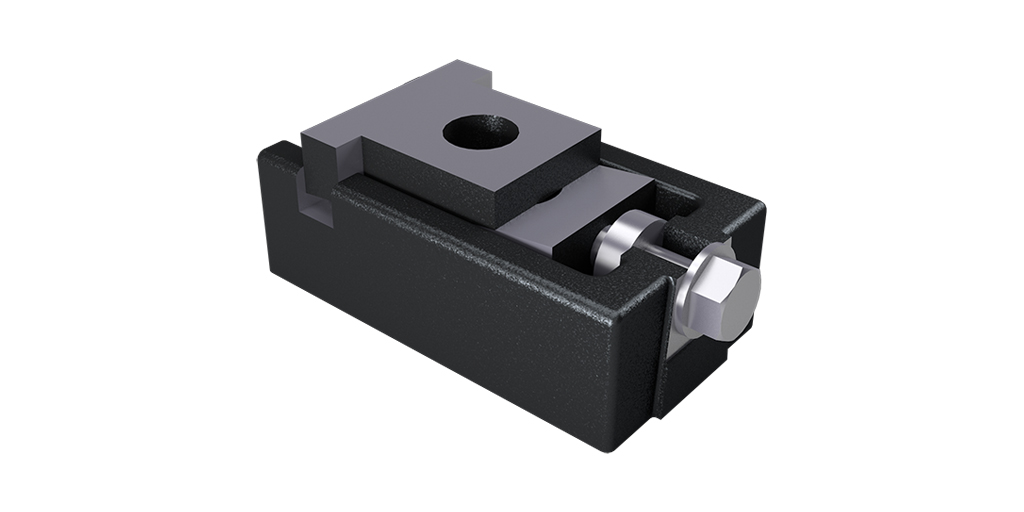

U溝タイプ
機械設置前もしくは設置後にアンカーボルトを据え付けたレベリングポイントへ側面から挿入するタイプです。
▼製品ラインナップ
▼使用イメージ

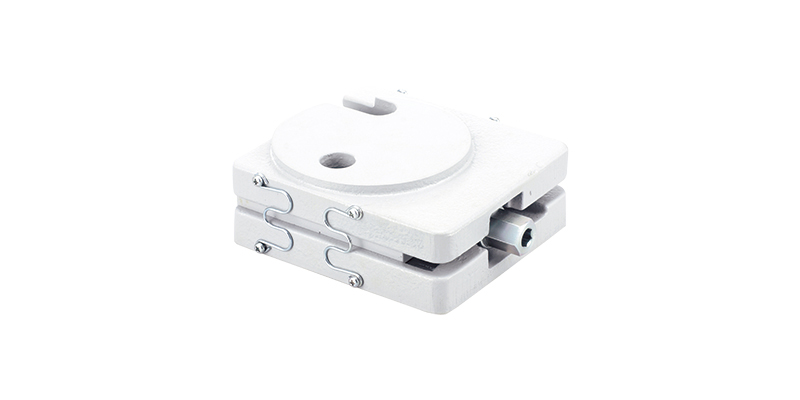

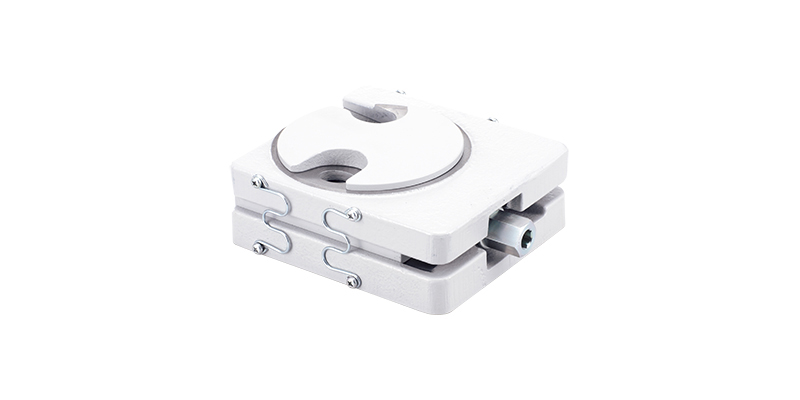

スイベル（角度調整）タイプ
フロア面の傾斜を吸収し安定したレベル調整をするタイプです。
▼製品ラインナップ

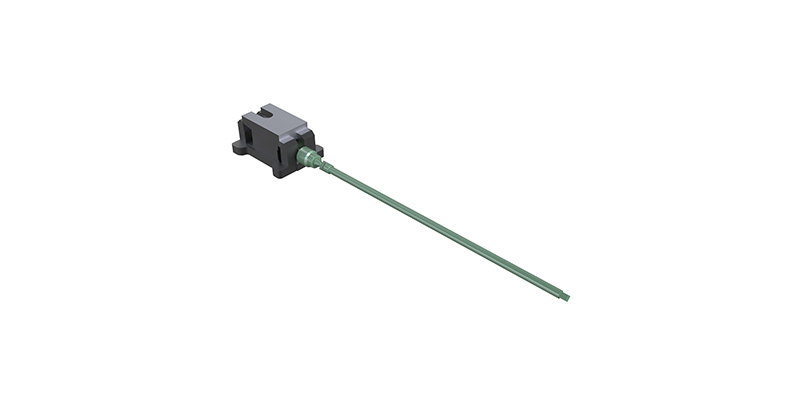

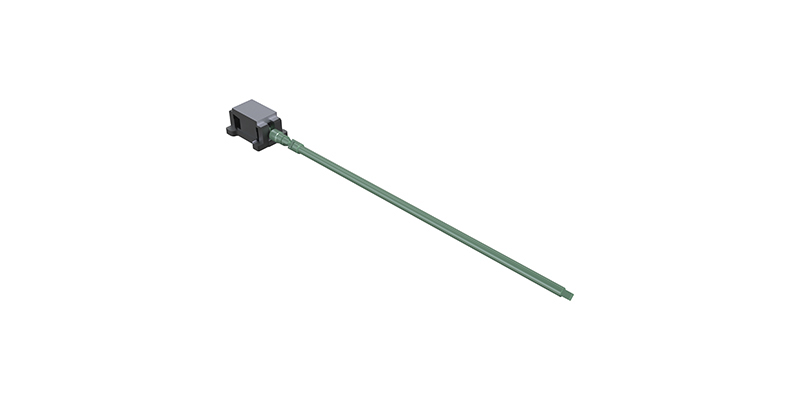

遠隔操作タイプ
機械が大型で中央部にレベルポイントがある場合や設置場所が壁面寄りなどで操作に使用をきたす場合に遠隔操作ハンドルで操作できるタイプです。
▼製品ラインナップ
▼使用イメージ
クリーン環境対応
クリーン環 境向けに、アウトガス発生量を抑えた塗料、低発塵のグリースを使用しています。
▼製品ラインナップ

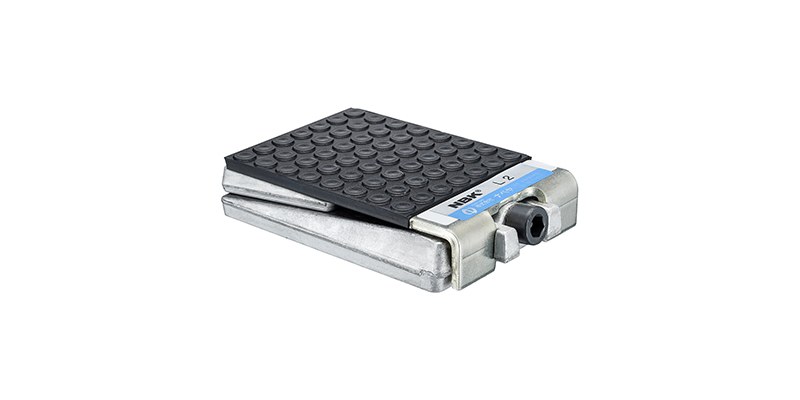

薄型タイプ
レベリングブロックの薄型タイプです。
設備の重心を下げたい場合やフロアと機械の隙間が狭い場合に使用します。
▼製品ラインナップ

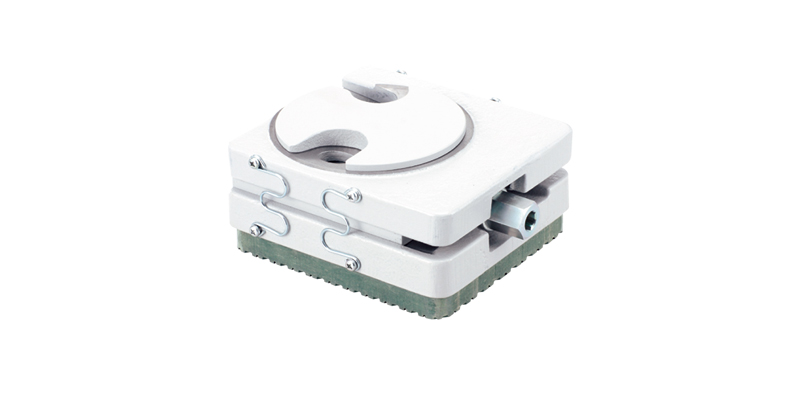

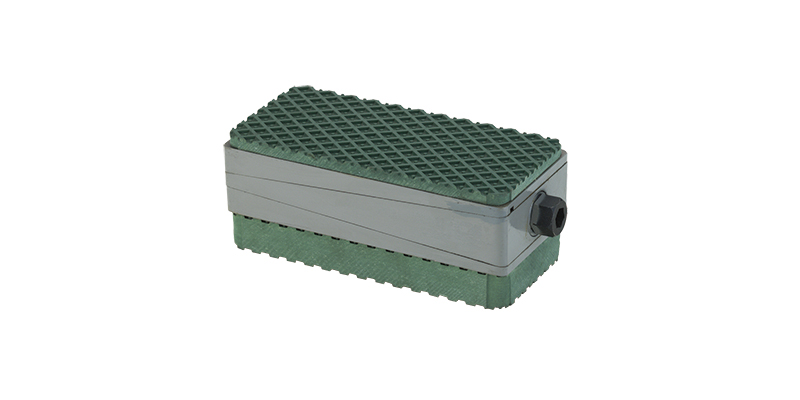

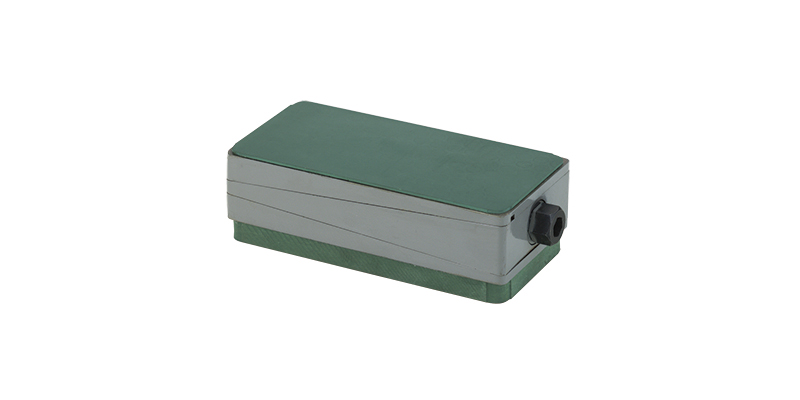

振動減衰機能付き
レベリングブロックに防振パッドやプレートを組み合わせたタイプです。
レベル出しと振動対策の両方を行うことができます。
▼製品ラインナップ
-
防振レベリングブロックMB型
-
防振レベリングブロックMB型
スイベルパッド付 -
防振レベリングブロックMB-D型
-
防振レベリングブロックMB-D型
スイベルパッド付 -

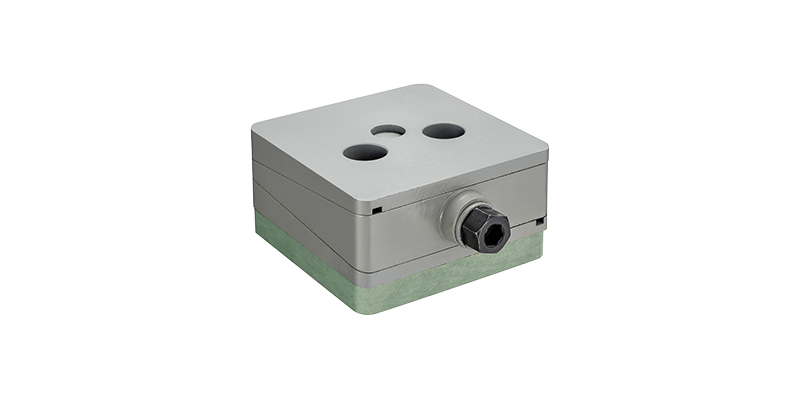

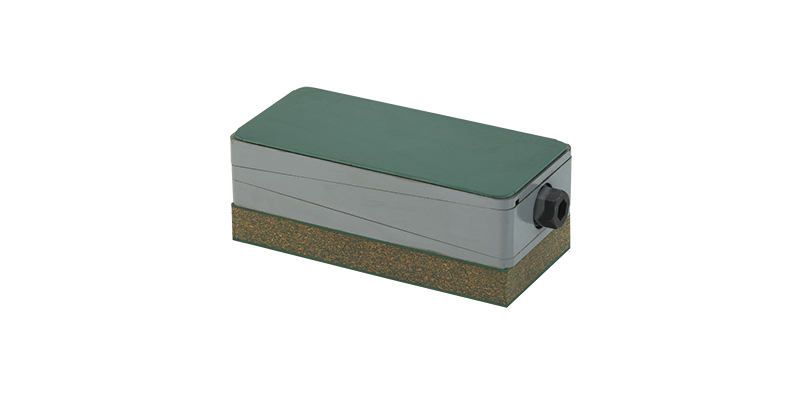

防振ウェッジマウント
PKA(ボルトオンタイプ) -

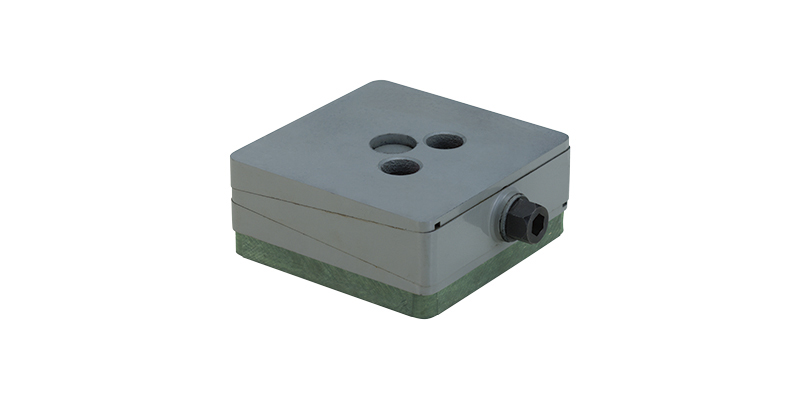

防振ウェッジマウント
PKD(ボルトスルータイプ) -
防振ウェッジマウント

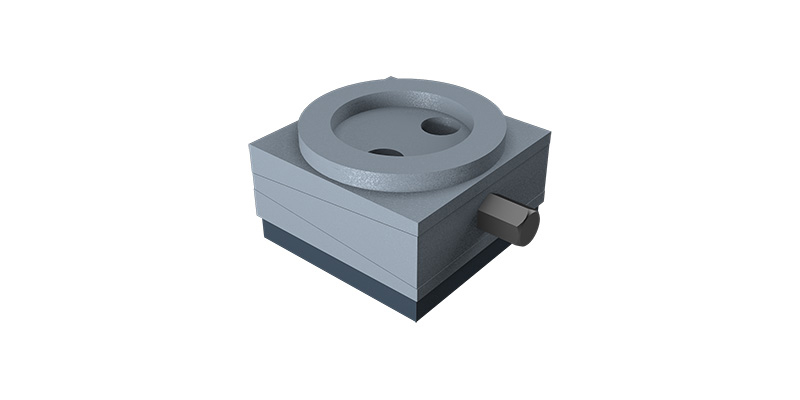

PKAK(球面シート付ボルトオンタイプ) -

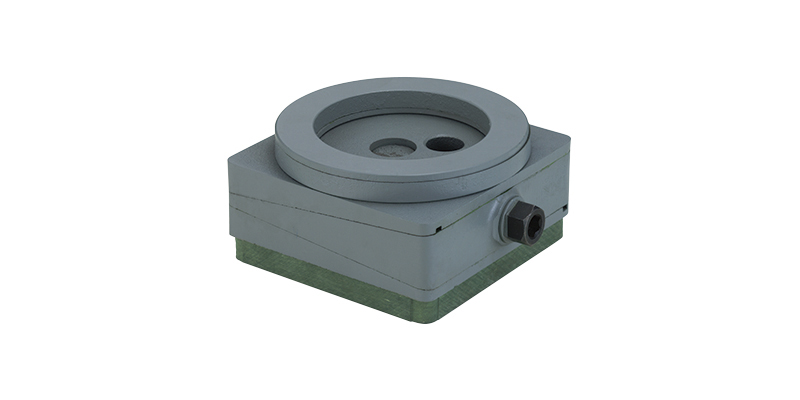

防振ウェッジマウント
PKDK(球面シート付ボルトスルータイプ) -
防振ウェッジマウント
Aタイプ -
防振ウェッジマウント
Bタイプ -
防振ウェッジマウント
Cタイプ -
防振ウェッジマウント
Dタイプ -
防振ウェッジマウント
Fタイプ
レベリングブロックの使い方
レベリングブロックは機械装置の足元に設置して使用します。

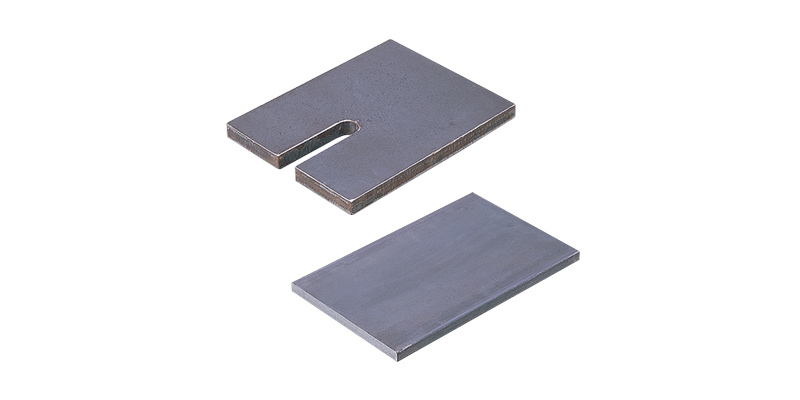

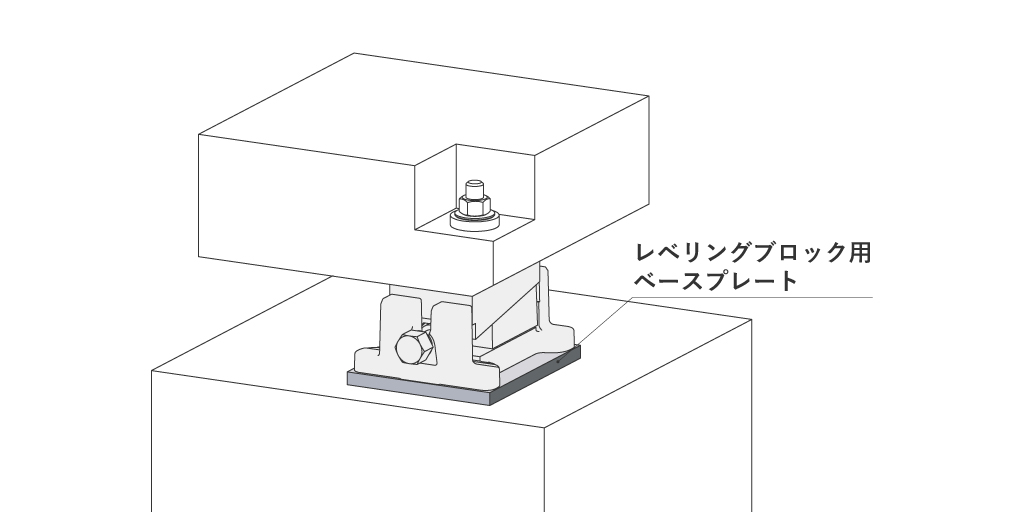

設置時にフロアのバラつき・傾きが大きい場合はレベリングブロックとフロアの間にライナー（敷板）を付加します。
使用製品

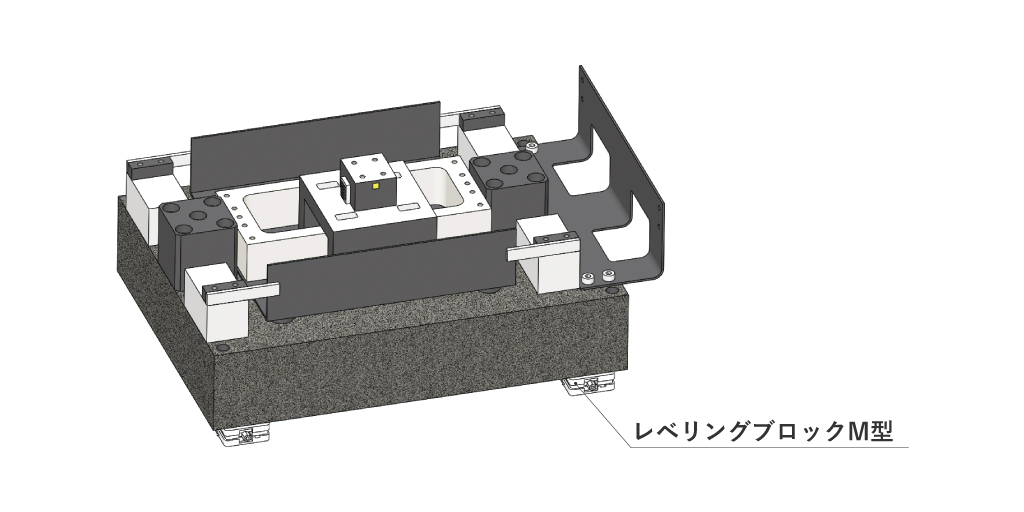

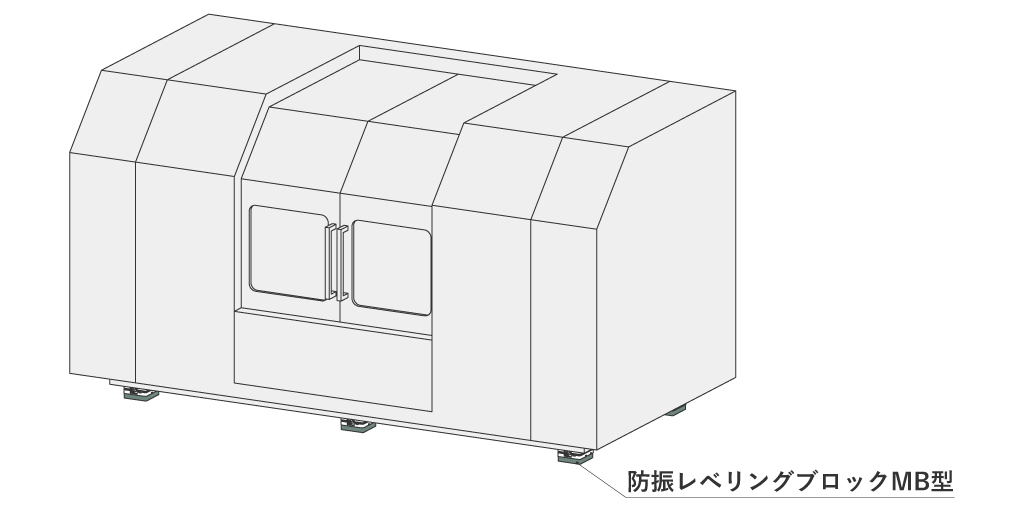

使用例
マシニングセンタ
使用製品
研削盤
使用製品

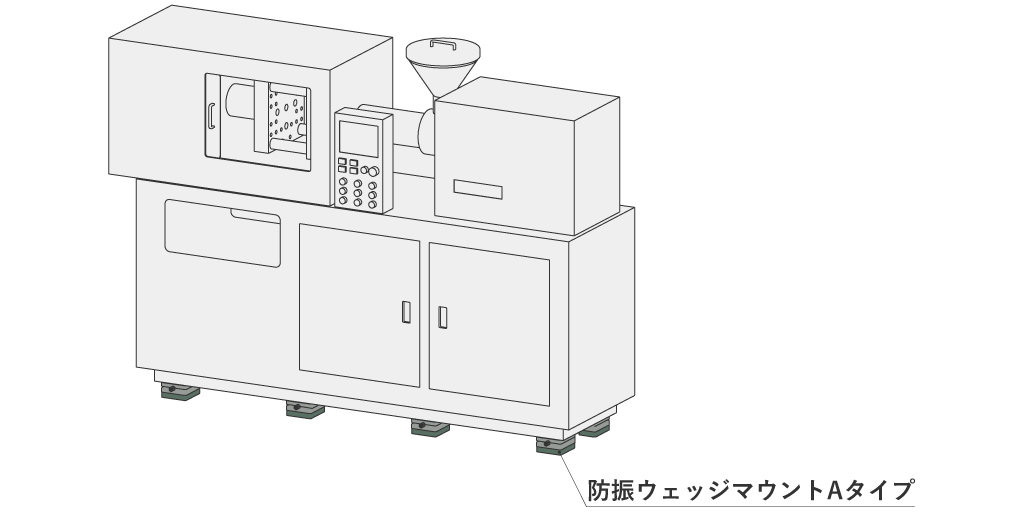

射出成型機
使用製品
露光装置
使用製品

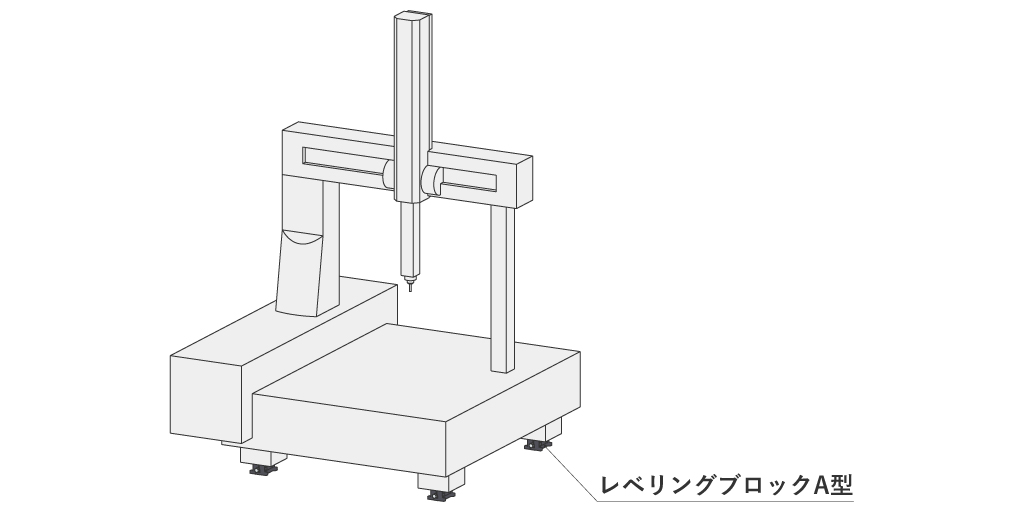

測定機
使用製品
ナベヤが選ばれる理由
発売以来累計出荷100万個以上の実績を誇るレベリングブロックを自社で生産を行ってきたナベヤでは、以下の特長によりお客様に選ばれております。
安定供給体制
鋳造、加工、組立まで社内一貫生産体制により安定供給・安心品質を実現。
データによる解析・分析
自社設計によるさまざまなデータ分析・解析をお客様の状況に合わせて実施。

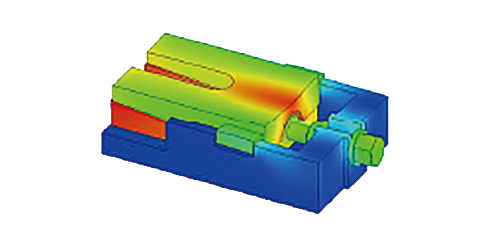

荷重による変位解析のイメージ
荷重と操作トルクの関係
豊富なラインナップ
据付タイプをはじめ、角度調整、振動減衰機能付き、クリーン環境対応など20種類以上の製品ラインナップを取り揃えております。
レベリングブロックの選定ポイント
ナベヤではレベリングブロックの選定のポイントを解説しています。
「レベリングブロックを選びたいけど種類が多い」
「そもそもレベリングブロックってどう選べば良いのか？」
といった方はぜひご確認ください！
ナベヤのレベリングユニット
ナベヤではレベリングブロック以外のレベリングユニットも豊富に取り揃えております。

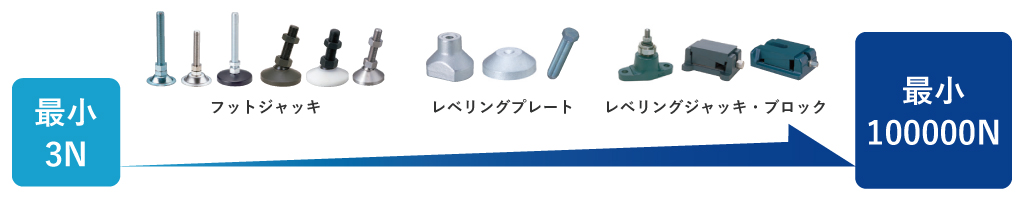

300ｇ～100ｔの耐荷重、除振防振機能など60種類以上の製品点数がございます。
