防振ウェッジマウント Dタイプ

E-9926

  • 9926D.jpg

  • 9926D.jpg

仕様/価格

オーダーNo. No. 許容荷重
kN		 高さ ストローク
(揚程)		 質量
㎏		 価格 在庫設定 在庫情報 製品BOX CAD
最低 最高 DXF STEP
989671 PK1-D 8.7 64 73 9 1.3 28,200 × お問合わせ 追加 DL
989672 PK2-D 17 67 78 11 2.8 38,200 × お問合わせ 追加 DL
989673 PK3-D 29 72 82 10 5.4 61,000 × お問合わせ 追加 DL
989674 PK3-72-D 29 100 109 9 8.8 68,000 × お問合わせ 追加 DL
989675 PK4-D 62 73 85 12 10.5 96,000 × お問合わせ 追加 DL
989676 PK4-72-D 62 97 109 12 15 102,000 × お問合わせ 追加 DL
989677 PK5-D 77 97 114 17 17.8 118,000 × お問合わせ 追加 DL
989678 PK6-D 129 94 111 17 27.2 224,000 × お問合わせ 追加 DL
989679 PK7-D 189 93 113 20 54 380,000 × お問合わせ 追加 DL
989680 PK8-D 314 91 113 22 87 520,000 × お問合わせ 追加 DL
989681 PK9-D 470 132 159 27 185 940,000 × お問合わせ 追加 DL

寸法図・サイズ表

選択 オーダーNo. No. A B C D E F G
989671 PK1-D 105 55 64 9 43.5 13 6
989672 PK2-D 150 75 67 11 45.5 19 10
989673 PK3-D 200 95 72 10 48 19 12
989674 PK3-72-D 200 95 100 9 61 22 12
989675 PK4-D 200 200 73 12 49 27 14
989676 PK4-72-D 200 200 97 12 61 27 14
989677 PK5-D 200 250 97 17 61 27 14
989678 PK6-D 250 330 94 17 61 27 14
989679 PK7-D 300 400 93 20 61 32 17
989680 PK8-D 400 500 91 22 62.5 41 19
989681 PK9-D 500 600 132 27 100 50 22

材質・熱処理・表面処理

名称 材質
防振ウェッジマウント Dタイプ 本体：FC250・塗装
防振プレート：NBR
上面プレート：滑り止めプレートBR7-1
底面プレート：防振プレートB5
振動特性は、防振プレートの特性グラフを参照ください。

特長

■精密なレベル調整機構と大きな調整ストローク、防振機能を備えた防振ウェッジマウントです。
■ストローク量が多いため、シムやライナーを削減できます。
■小型～大型設備まで、広く使用されています。

【耐熱温度】ｰ20°～＋80°
【用途】
■基礎固定が不要な各種機械や装置、測定や組付を目的とした完成品や素材部品、測定・組付用定盤のレベル調整。

その他製品情報

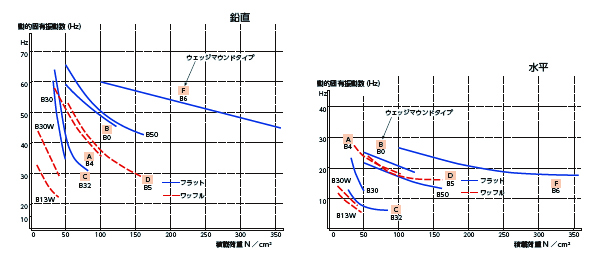

プレート別特性データ

選定方法

①ご使用になる機器の障害となっている振動にあわせて、プレートの種類を選定します。（参照：プレート別特性データ）
②防振プレートが支える荷重を機械の仕様書などから求めます。
③防振プレートの積載荷重はプレートの種類によって異なりますので、プレートの仕様により面積を計算します。
　単位面積当たりの受け荷重が大きいほうが、低い周波数の除振・防振対応ができます。

振動減衰例

防振プレートB6 積載荷重 400N/cm2

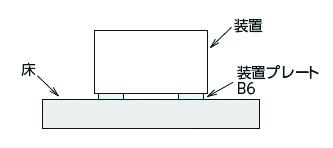

防振プレートB6を使用することによって、床の振動は減衰されて装置へ伝わります。

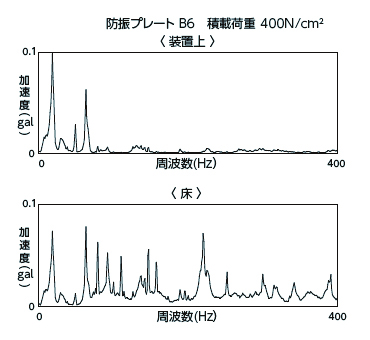

床から装置に伝わる振動（周波数vs加速度）

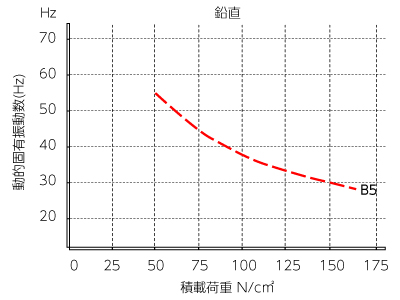

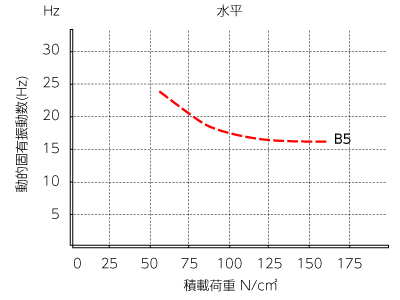

特性グラフ

■プレート別

選定ナビ

特性グラフの確認

使用環境に条件を入力していただくことで、特性グラフを確認することができます。

1.支持荷重（1点あたり）

除振・防振製品1個にかかる荷重を入力してください。

kg N

2.対象振動周波数

低減したい振動周波数（低い方）を入力してください。

Hz

3.振動伝達率

対象周波数の振動を何倍にするか選択してください。

選定件数：-件

以下の「選定結果を見る」から最適な機種を選択して下さい
