防振ウェッジマウント Fタイプ

E-9926

  • 防振ウェッジマウント Fタイプ PIC1

  • 防振ウェッジマウント Fタイプ PIC1

仕様/価格

No.が決まったら、在庫情報・CADデータ・製品BOXから詳細確認や問い合わせに進めます。
オーダーNo. No. 許容荷重
kN		 高さ ストローク
(揚程)		 質量
㎏		 価格 在庫設定 在庫情報 製品BOX CAD
最低 最高 DXF STEP
989693 PK1-F 2.29-16 49 58 9 1.3 26,700 × 在庫〇 追加 DL
989694 PK2-F 4.65-32.5 52 63 11 2.7 35,500 × お問合わせ 追加 DL
989695 PK3-F 7.85-54.9 57 67 10 5.3 54,500 × お問合わせ 追加 DL
989696 PK3-72-F 7.85-54.9 85 94 9 8.6 60,000 × お問合わせ 追加 DL
989697 PK4-F 16.63-116.4 58 70 12 10 85,500 × お問合わせ 追加 DL
989698 PK4-72-F 16.63-116.4 82 94 12 14.5 91,000 × お問合わせ 追加 DL
989699 PK5-F 20.79-145.5 82 99 17 17.2 107,000 × お問合わせ 追加 DL
989700 PK6-F 34.58-242 79 96 17 27 206,000 × お問合わせ 追加 DL
989701 PK7-F 50.72-355 78 98 20 53 344,000 × お問合わせ 追加 DL
989702 PK8-F 84.15-589 76 98 22 84 469,000 × お問合わせ 追加 DL
989703 PK9-F 126.72-887 117 144 27 180 870,000 × お問合わせ 追加 DL

寸法図・サイズ表

サイズ表の「選択」にチェックを入れると、選択したNo.に対応した寸法図を確認できます。
選択 オーダーNo. No. A B C D E F G
989693 PK1-F 105 55 49 9 33.5 13 6
989694 PK2-F 150 75 52 11 35.5 19 10
989695 PK3-F 200 95 57 10 38 19 12
989696 PK3-72-F 200 95 85 9 51 22 12
989697 PK4-F 200 200 58 12 39 27 14
989698 PK4-72-F 200 200 82 12 51 27 14
989699 PK5-F 200 250 82 17 51 27 14
989700 PK6-F 250 330 79 17 51 27 14
989701 PK7-F 300 400 78 20 51 32 17
989702 PK8-F 400 500 76 22 52.5 41 19
989703 PK9-F 500 600 117 27 90 50 22

材質・熱処理・表面処理

名称 材質
防振ウェッジマウント Fタイプ 本体：FC250・塗装
防振プレート：NBR
上面プレート：滑り止めプレートBS
底面プレート：防振プレートB6
振動特性は、防振プレートの特性グラフを参照ください。

特長

■精密なレベル調整機構と大きな調整ストローク、防振機能を備えた防振ウェッジマウントです。
■ストローク量が多いため、シムやライナーを削減できます。
■大きな耐荷重性能があり主に大型設備に使用します。

【耐熱温度】ｰ20°～＋80°
【用途】
■基礎固定が不要な各種機械や装置、測定や組付を目的とした完成品や素材部品、測定・組付用定盤のレベル調整。

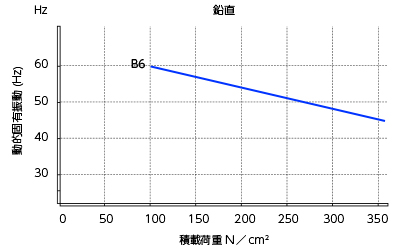

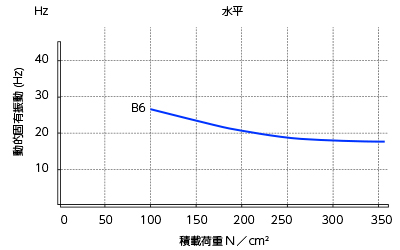

特性グラフ

■プレート別

選定ナビ

特性グラフの確認

使用環境に条件を入力していただくことで、特性グラフを確認することができます。

1.支持荷重（1点あたり）

除振・防振製品1個にかかる荷重を入力してください。

kg N

2.対象振動周波数

低減したい振動周波数（低い方）を入力してください。

Hz

3.振動伝達率

対象周波数の振動を何倍にするか選択してください。

選定件数：-件

以下の「選定結果を見る」から最適な機種を選択して下さい
