防振ウェッジマウント Bタイプ

E-9926

仕様/価格

オーダーNo. No. 許容荷重
kN
高さ ストローク
(揚程)
質量
価格 在庫設定 在庫情報 製品BOX CAD
最低 最高 DXF STEP
989649 PK1-B 10 49 58 9 1.3 26,700 × お問合わせ 追加 DL
989650 PK2-B 21 52 63 11 2.5 35,500 × 在庫△ 追加 DL
989651 PK3-B 36 57 67 10 5.3 54,500 × お問合わせ 追加 DL
989652 PK3-72-B 36 85 94 9 8.6 60,000 × お問合わせ 追加 DL
989653 PK4-B 77 58 70 12 10 85,500 × お問合わせ 追加 DL
989654 PK4-72-B 77 82 94 12 14.5 91,000 × お問合わせ 追加 DL
989655 PK5-B 97 82 99 17 17.2 107,000 × お問合わせ 追加 DL
989656 PK6-B 161 79 96 17 27 206,000 × お問合わせ 追加 DL
989657 PK7-B 236 78 98 20 53 344,000 × お問合わせ 追加 DL
989658 PK8-B 393 76 98 22 84 469,000 × お問合わせ 追加 DL
989659 PK9-B 591 117 144 27 180 870,000 × お問合わせ 追加 DL

寸法図・サイズ表

選択 オーダーNo. No. A B C D E F G
989649 PK1-B 105 55 49 9 33.5 13 6
989650 PK2-B 150 75 52 11 35.5 19 10
989651 PK3-B 200 95 57 10 38 19 12
989652 PK3-72-B 200 95 85 9 51 22 12
989653 PK4-B 200 200 58 12 39 27 14
989654 PK4-72-B 200 200 82 12 51 27 14
989655 PK5-B 200 250 82 17 51 27 14
989656 PK6-B 250 330 79 17 51 27 14
989657 PK7-B 300 400 78 20 51 32 17
989658 PK8-B 400 500 76 22 52.5 41 19
989659 PK9-B 500 600 117 27 90 50 22

材質・熱処理・表面処理

名称 材質
防振ウェッジマウント Bタイプ 本体:FC250・塗装
防振プレート:NBR
上面プレート:滑り止めプレートBS
底面プレート:防振プレートB0
振動特性は、防振プレートの特性グラフを参照ください。

特長

■精密なレベル調整機構と大きな調整ストローク、防振機能を備えた防振ウェッジマウントです。
■ストローク量が多いため、シムやライナーを削減できます。
■小型~大型設備まで、広く使用されています。

【耐熱温度】ー20°~+80°
【用途】
■基礎固定が不要な各種機械や装置、測定や組付を目的とした完成品や素材部品、測定・組付用定盤のレベル調整。

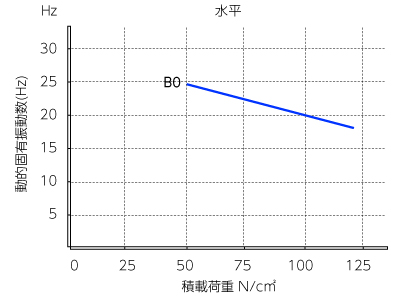

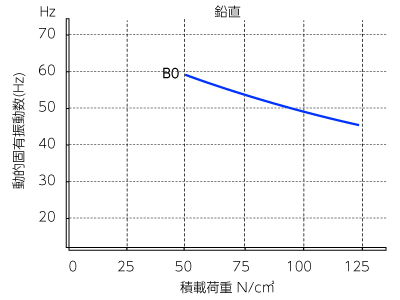

特性グラフ

プレート別

選定ナビ

特性グラフの確認

使用環境に条件を入力していただくことで、特性グラフを確認することができます。

1.支持荷重(1点あたり)

除振・防振製品1個にかかる荷重を入力してください。

kg N

2.対象振動周波数

低減したい振動周波数(低い方)を入力してください。

Hz

3.振動伝達率

対象周波数の振動を何倍にするか選択してください。

選定件数:-

以下の「選定結果を見る」から最適な機種を選択して下さい
