Name: レベリングブロックL型
Brand: Nabeya

レベリングブロックL型

E-9123

No.が決まったら、在庫情報・CADデータ・製品BOXから詳細確認や問い合わせに進めます。

選択	オーダーNo.	No.	底面ゴム	許容荷重 kN	高さ		ストローク (揚程)	1回転当たりのレベル調整量	質量kg	価格	在庫設定	在庫情報	製品BOX	CAD
選択	オーダーNo.	No.	底面ゴム	許容荷重 kN	最低	最高	ストローク (揚程)	1回転当たりのレベル調整量	質量kg	価格	在庫設定	在庫情報	製品BOX	DXF	STEP
	949447	L2	無	20	最低	最高	26	32.5	6.5	0.15	0.91	46,200	在庫	在庫〇	追加
	949448	L2R	付	20	29	35.5	6.5	0.15	0.95	71,000	在庫	在庫〇	追加

サイズ表の「選択」にチェックを入れると、選択したNo.に対応した寸法図を確認できます。

選択	オーダーNo.	No.	A	B	C	D	E	F	G	H	I	J	K	L	M	N(並目)	O
	949447	L2	137	92	32.5	26.5	20	6	84	79	102	25	17	-	8	M10x1.5	5.7°
	949448	L2R	137	92	32.5	26.5	20	6	84	79	102	25	17	3	8	M10x1.5	5.7°

■総高さが低く、軽量です。
■天面にはすべり止めのため、ニトリルゴムを貼り付けてあります。

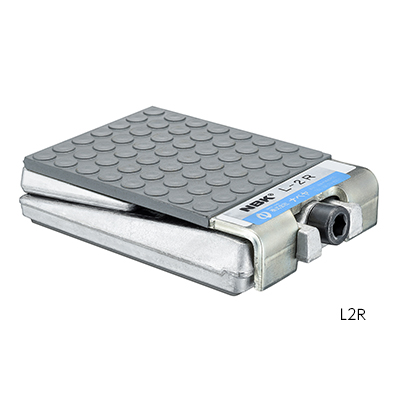

■L-2Rは、底面にもニトリルゴムをコーティングしてあります。
■本体は、アルミ鍛造品で軽量です。

位置決め締結
