防振ウェッジマウント PKA(ボルトオンタイプ)

E-9926

  • 防振ウェッジマウント PKA(ボルトオンタイプ) PIC1

  • 防振ウェッジマウント PKA(ボルトオンタイプ) PIC1

仕様/価格

No.が決まったら、在庫情報・CADデータ・製品BOXから詳細確認や問い合わせに進めます。
オーダーNo. No. 許容荷重 高さ ストローク
(揚程)		 質量
㎏		 価格 在庫設定 在庫情報 製品BOX CAD
kN kgf 最低 最高 DXF STEP
989704 PKA1-0 25 2540 57 63 6 3 46,000 × お問合わせ 追加 DL
989705 PKA2-0 43 4380 57 65 8 5.4 61,500 × お問合わせ 追加 DL
989706 PKA3-0 77 7840 57 67 10 9.3 83,500 × 在庫△ 追加 DL
989707 PKA3-72-0 77 7840 80 91 11 14.9 93,500 × お問合わせ 追加 DL
989708 PKA4-0 97 9880 80 97 17 16.6 108,000 × お問合わせ 追加 DL
989709 PKA5-0 161 16410 77 93 16 27.2 204,000 × お問合わせ 追加 DL
989710 PKA6-0 236 24050 76 96 20 52.3 340,000 × お問合わせ 追加 DL
989711 PKA7-0 393 40060 74 96 22 83 488,000 × お問合わせ 追加 DL
989712 PKA8-0 591 60240 115 142 27 180 905,000 × お問合わせ 追加 DL
989713 PKA1-4 12 1220 57 63 6 3 46,000 × お問合わせ 追加 DL
989714 PKA2-4 20 2030 57 65 8 5.4 61,500 × お問合わせ 追加 DL
989715 PKA3-4 38 3870 57 67 10 9.3 83,500 × お問合わせ 追加 DL
989716 PKA3-72-4 38 3870 80 91 11 14.9 93,500 × お問合わせ 追加 DL
989717 PKA4-4 48 4890 80 97 17 16.6 108,000 × お問合わせ 追加 DL
989718 PKA5-4 80 8150 77 93 16 27.2 204,000 × お問合わせ 追加 DL
989719 PKA6-4 117.5 11970 76 96 20 52.3 340,000 × お問合わせ 追加 DL
989720 PKA7-4 195.5 19920 74 96 22 83 488,000 × お問合わせ 追加 DL
989721 PKA8-4 294.5 30020 115 142 27 180 905,000 × お問合わせ 追加 DL

寸法図・サイズ表

サイズ表の「選択」にチェックを入れると、選択したNo.に対応した寸法図を確認できます。
選択 オーダーNo. No. A B C D E F G H I J(下部) J'(上部)
989704 PKA1-0 115 115 57 6 37.5 19 10 50 24 M16×2.0 22
989705 PKA2-0 150 150 57 8 39 22 12 58 23 M18×2.5 23
989706 PKA3-0 200 200 57 10 39 27 14 76 27 M20×2.5 26
989707 PKA3-72-0 200 200 80 11 51 27 14 76 27 M20×2.5 26
989708 PKA4-0 200 250 80 17 51.5 27 14 95 27 M20×2.5 26
989709 PKA5-0 250 330 77 16 51.5 27 14 125 105 M24×3.0 30
989710 PKA6-0 300 400 76 20 52.5 32 17 150 95 M24×3.0 30
989711 PKA7-0 400 500 74 22 52.5 41 19 200 130 M24×3.0 35
989712 PKA8-0 500 600 115 27 90 50 22 255 150 M30×2.0 35
989713 PKA1-4 115 115 57 6 37.5 19 10 50 24 M16×2.0 22
989714 PKA2-4 150 150 57 8 39 22 12 58 23 M18×2.5 23
989715 PKA3-4 200 200 57 10 39 27 14 76 27 M20×2.5 26
989716 PKA3-72-4 200 200 80 11 51 27 14 76 27 M20×2.5 26
989717 PKA4-4 200 250 80 17 51.5 27 14 95 27 M20×2.5 26
989718 PKA5-4 250 330 77 16 51.5 27 14 125 105 M24×3.0 30
989719 PKA6-4 300 400 76 20 52.5 32 17 150 95 M24×3.0 30
989720 PKA7-4 400 500 74 22 52.5 41 19 200 130 M24×3.0 35
989721 PKA8-4 500 600 115 27 90 50 22 255 150 M30×2.0 35

材質・熱処理・表面処理

名称 材質 表面処理
防振ウェッジマウント PKA(ボルトオンタイプ) 本体：FC250
PKA1-0～PKA8-0：底面プレート/防振プレートB0
PKA1-4～PKA8-4：底面プレート/防振プレートB4-1		 本体：塗装

特長

■機械とマウントを固定できるタイプです。
■精密なレベル調整機構と大きな調整ストローク、防振機能を備えた精密レベリングウェッジマウントです。
■特に機械の発生する振動や、衝撃が大きなダイキャスト機、射出成型機、衝撃試験機などにご使用いただけます。
■固定ネジは、フレキシブル接続用レべリングねじ（BNVRBF）をご利用頂けます。
【耐熱温度】ｰ20°～＋80°

※ボルトは付属しておりませんので、レベリングねじ（BNVRB）より選定してください。

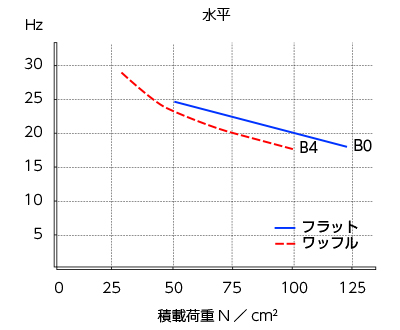

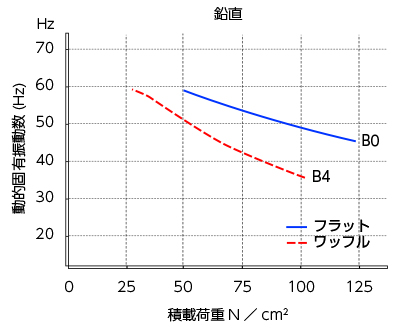

特性グラフ

■プレート別

選定ナビ

特性グラフの確認

使用環境に条件を入力していただくことで、特性グラフを確認することができます。

1.支持荷重（1点あたり）

除振・防振製品1個にかかる荷重を入力してください。

kg N

2.対象振動周波数

低減したい振動周波数（低い方）を入力してください。

Hz

3.振動伝達率

対象周波数の振動を何倍にするか選択してください。

選定件数：-件

以下の「選定結果を見る」から最適な機種を選択して下さい
