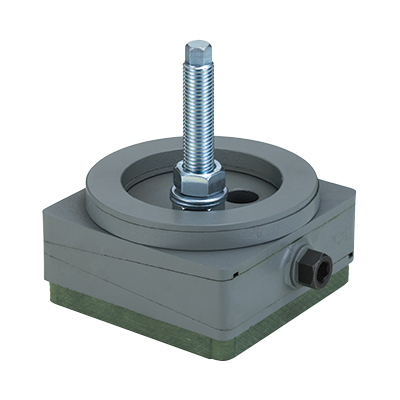

防振ウェッジマウント PKAK(球面シート付ボルトオンタイプ)
E-9926
仕様/価格
No.が決まったら、在庫情報・CADデータ・製品BOXから詳細確認や問い合わせに進めます。
| オーダーNo. | No. | 許容荷重 kN |
全長 | 全巾 | 高さ | ストローク (揚程) |
質量 ㎏ |
価格 | 在庫設定 | 在庫情報 | 製品BOX | CAD | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 最低 | 最高 | DXF | STEP | |||||||||||
| 989731 | PKAK1-0 | 15 | 115 | 115 | 66 | 74 | 8 | 3.4 | 56,500 | × | お問合わせ | 追加 |
|
|
| 989732 | PKAK2-0 | 25 | 150 | 150 | 73 | 83 | 10 | 6.6 | 72,500 | × | お問合わせ | 追加 |
|
|
| 989733 | PKAK3-0 | 47 | 200 | 200 | 73 | 85 | 12 | 11.8 | 94,000 | × | お問合わせ | 追加 |
|
|
| 989734 | PKAK4-0 | 58 | 200 | 250 | 95 | 113 | 18 | 18.9 | 120,000 | × | お問合わせ | 追加 |
|
|
寸法図・サイズ表
サイズ表の「選択」にチェックを入れると、選択したNo.に対応した寸法図を確認できます。
| 選択 | オーダーNo. | No. | A | B | C | D | E | F | G | H | I | J | K |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 989731 | PKAK1-0 | 115 | 115 | 66 | 8 | 37.5 | 19 | 10 | 110 | 50 | 24 | M16 | |
| 989732 | PKAK2-0 | 150 | 150 | 73 | 10 | 39 | 22 | 12 | 150 | 60 | 23 | M18 | |
| 989733 | PKAK3-0 | 200 | 200 | 73 | 12 | 39 | 27 | 14 | 150 | 75 | 27 | M20 | |
| 989734 | PKAK4-0 | 200 | 250 | 95 | 18 | 51.5 | 27 | 14 | 150 | 95 | 27 | M20 |
材質・熱処理・表面処理
| 名称 | 材質 | 表面処理 |
|---|---|---|
| 防振ウェッジマウント PKAK(球面シート付ボルトオンタイプ) | 本体：FC250 底面プレート：防振プレートB0 |
本体：塗装 |
特長
-
■機械とマウントを固定できるタイプです。
■機械と基礎の間の傾斜を補正する際にご使用いただけます。
【耐熱温度】ｰ20°～＋80°
※ボルトは付属しておりませんので、フレキシブル接続用レベリングねじ（BNVRB）より選定してください。
特性グラフ

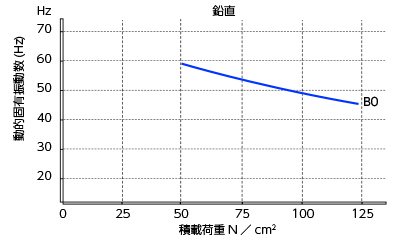

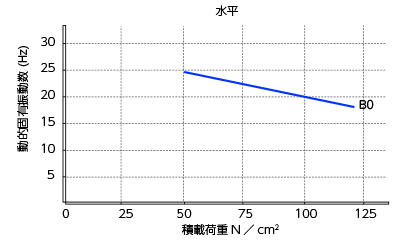

■プレート別
