レベリングブロックU型
E-9123
仕様/価格 カチオン電着塗装品
No.が決まったら、在庫情報・CADデータ・製品BOXから詳細確認や問い合わせに進めます。
寸法図・サイズ表
サイズ表の「選択」にチェックを入れると、選択したNo.に対応した寸法図を確認できます。
| 選択 | オーダーNo. | No. | A | B | C | D | E | F | G | H | I | J | K | L | M | N | O |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 163153 | U3ED | 165 | 90 | 70.5 | 2.5 | 79 | 58 | 62 | 40 | 24 | M16x1.5(細目) | 13.3 | 71 | 27 | 80 | 7°13´ | |

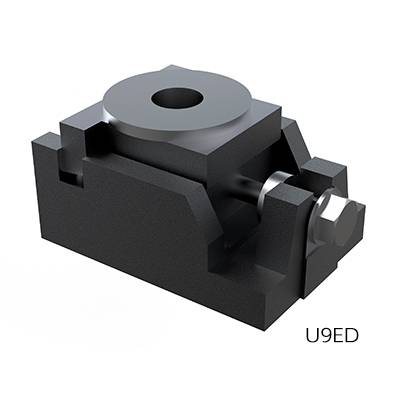

| 163154 | U9ED | 192 | 131 | 101.5 | 3 | 107 | 88 | 60.5 | 52 | 30 | M16x2(並目) | 15 | 75 | 35 | 100 | 6°46´ | |
| 163155 | U13ED | 192 | 131 | 101.5 | 3 | 107 | 88 | 60.5 | 52 | 30 | M20x2.5(並目) | 15 | 75 | 35 | 100 | 6°46´ |
仕様/価格 ラッカー塗装品
No.が決まったら、在庫情報・CADデータ・製品BOXから詳細確認や問い合わせに進めます。
寸法図・サイズ表
サイズ表の「選択」にチェックを入れると、選択したNo.に対応した寸法図を確認できます。
| 選択 | オーダーNo. | No. | A | B | C | D | E | F | G | H | I | J | K | L | M | N | O |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|

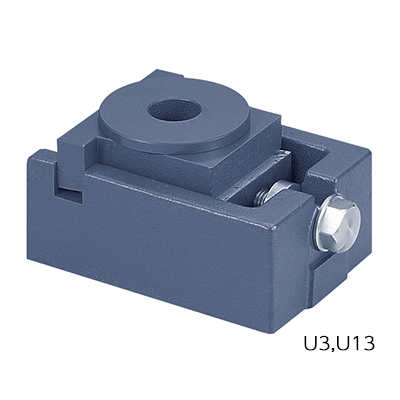

| 946647 | U3 | 165 | 90 | 70.5 | 2.5 | 79 | 58 | 62 | 40 | 24 | M16x1.5(細目) | 13.3 | 71 | 27 | 80 | 7°13´ | |

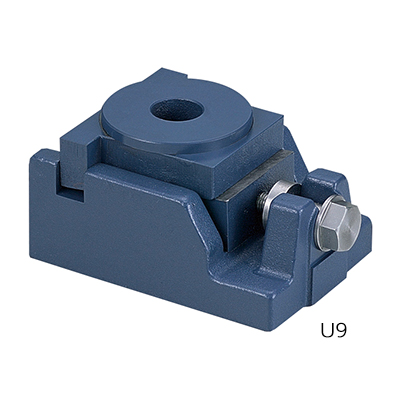

| 946648 | U9 | 192 | 131 | 101.5 | 3 | 107 | 88 | 60.5 | 52 | 30 | M16x2(並目) | 15 | 75 | 35 | 100 | 6°46´ | |
| 946649 | U13 | 192 | 131 | 101.5 | 3 | 107 | 88 | 60.5 | 52 | 30 | M20x2.5(並目) | 15 | 75 | 35 | 100 | 6°46´ |
材質・熱処理・表面処理
| 名称 | 材質 | 表面処理 |
|---|---|---|
| レベリングブロックU型 | 本体：FC200 スピンドル：S45C |
本体（U）：ラッカー塗装 本体（U-ED）：カチオン電着塗装 |
特長
-
■スイベルパッドにより、設置面の傾斜をカバーします。
■球面部は、当り率70％以上の精密加工がしてあり、調芯しやすく、また荷重に対する変位量が極少です。
■横ずれ、縦ずれ防止機構となっており、動的荷重に強く、レベル調整が小さなトルクで早くできます。
■各部品の肉厚が厚く、急激な荷重にも耐えられます。
■アンカーボルトによる固定もできます。
■立旋盤・研削盤・NC工作機械・各種専用機・印刷機械等に最適です。
※表面処理を変更いたします。詳細は「その他」をご覧ください。

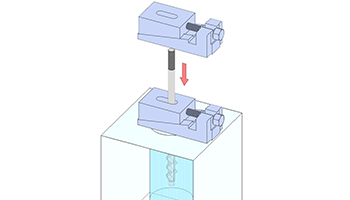

使用例
■アンカータイプ
貫通穴タイプ
その他
■新旧仕様の違いについて
ラッカー塗装(旧)は在庫無くなり次第販売終了し、カチオン電着塗装(新)に切り替えとなります。
塗装仕様の変更による違い及びオーダーNo.の相対表は以下をご確認ください。
| カチオン電着塗装 | ラッカー塗装 | |||
|---|---|---|---|---|
| 製品 |  |
 |
||
| 塗装色 | ブラック | ブルー | ||
| 上面 | 加工面 | 塗装面 | ||
| 相対表 | オーダー№ | № | オーダー№ | № |
| 163153 | U3ED | 946647 | U3 | |
| 163154 | U9ED | 946648 | U9 | |
| 163155 | U13ED | 946649 | U13 | |
