防振ウェッジマウント Aタイプ

E-9926

  • 防振ウェッジマウント Aタイプ PIC1

  • 防振ウェッジマウント Aタイプ PIC1

仕様/価格

No.が決まったら、在庫情報・CADデータ・製品BOXから詳細確認や問い合わせに進めます。
オーダーNo. No. 許容荷重
kN		 高さ ストローク
(揚程)		 質量
㎏		 価格 在庫設定 在庫情報 製品BOX CAD
最低 最高 DXF STEP
989638 PK1-A 1.62-5.4 54 63 9 1.3 26,700 × 在庫△ 追加 DL
989639 PK2-A 3-10 57 68 11 2.7 35,500 × お問合わせ 追加 DL
989640 PK3-A 5.4-18 62 72 10 5.3 54,500 × お問合わせ 追加 DL
989641 PK3-72-A 5.4-18 90 99 9 8.6 60,000 × お問合わせ 追加 DL
989642 PK4-A 11.4-38 63 75 12 10.2 85,500 × お問合わせ 追加 DL
989643 PK4-72-A 11.4-38 87 99 12 14.5 91,000 × お問合わせ 追加 DL
989644 PK5-A 14.4-48 87 104 17 17.2 107,000 × お問合わせ 追加 DL
989645 PK6-A 24-80 84 101 17 27 206,000 × お問合わせ 追加 DL
989646 PK7-A 35.25-117.5 83 103 20 53 344,000 × お問合わせ 追加 DL
989647 PK8-A 58.65-195.5 81 103 22 84 469,000 × お問合わせ 追加 DL
989648 PK9-A 88.35-294.5 122 149 27 182 870,000 × お問合わせ 追加 DL

寸法図・サイズ表

サイズ表の「選択」にチェックを入れると、選択したNo.に対応した寸法図を確認できます。
選択 オーダーNo. No. A B C D E F G
989638 PK1-A 105 55 54 9 33.5 13 6
989639 PK2-A 150 75 57 11 35.5 19 10
989640 PK3-A 200 95 62 10 37.5 19 12
989641 PK3-72-A 200 95 90 9 51 22 12
989642 PK4-A 200 200 63 12 39 27 14
989643 PK4-72-A 200 200 87 12 51 27 14
989644 PK5-A 200 250 87 17 51 27 14
989645 PK6-A 250 330 84 17 51 27 14
989646 PK7-A 300 400 83 20 51 32 17
989647 PK8-A 400 500 81 22 52.5 41 19
989648 PK9-A 500 600 122 27 90 50 22

材質・熱処理・表面処理

名称 材質
防振ウェッジマウント Aタイプ 本体：FC250・塗装
防振プレート：NBR
上面プレート：滑り止めプレートBR7-1
底面プレート：防振プレートB4-1
振動特性は、防振プレートの特性グラフを参照ください。

特長

■精密なレベル調整機構と大きな調整ストローク、防振機能を備えた防振ウェッジマウントです。
■ストローク量が多いため、シムやライナーを削減できます。
■小型～大型設備まで、広く使用されています。

【耐熱温度】ｰ20°～＋80°
【用途】
■基礎固定が不要な各種機械や装置、測定や組付を目的とした完成品や素材部品、測定・組付用定盤のレベル調整。

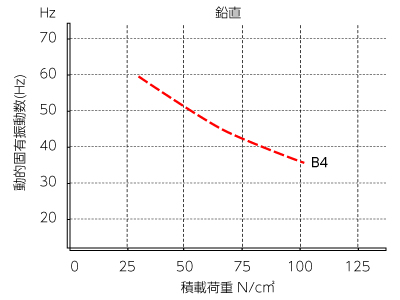

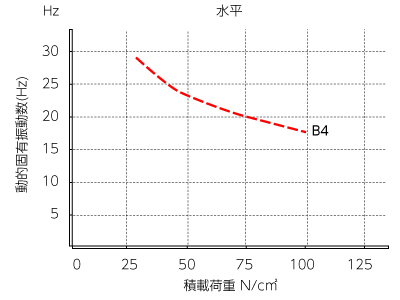

特性グラフ

■プレート別
