防振ウェッジマウントPKDK(球面シート付ボルトスルータイプ)

E-9926

仕様/価格

オーダーNo. No. 許容荷重
kN
高さ ストローク
(揚程)
質量㎏ 価格 在庫設定 在庫情報 製品BOX CAD
最低 最高 DXF STEP
989735 PKDK1-0 13 66 74 8 3.3 56,500 × お問合わせ 追加 DL
989736 PKDK2-0 22 73 83 10 6.5 72,500 × お問合わせ 追加 DL
989737 PKDK3-0 48 73 85 12 11.8 94,000 × お問合わせ 追加 DL
989738 PKDK4-0 60 95 113 18 18.9 120,000 × お問合わせ 追加 DL

寸法図・サイズ表

選択 オーダーNo. No. A B C D E F G H I J K
989735 PKDK1-0 115 115 66 8 37.5 19 10 110 50 24 22
989736 PKDK2-0 150 150 73 10 39 22 12 150 60 23 22
989737 PKDK3-0 200 200 73 12 39 27 14 150 75 27 28
989738 PKDK4-0 200 250 95 18 51.5 27 14 150 95 27 28

材質・熱処理・表面処理

名称 材質 表面処理
防振ウェッジマウントPKDK(球面シート付ボルトスルータイプ) 本体:FC250
底面プレート/防振プレートBO
本体:塗装

特長

■機械とマウントを固定できるタイプです。
■機械と基礎の間の傾斜を補正する際にご使用いただけます。
【耐熱温度】ー20°~+80°

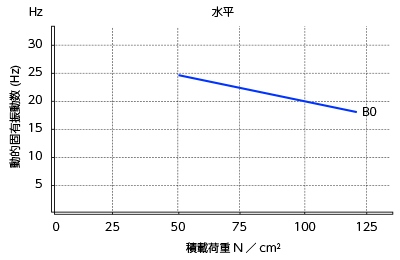

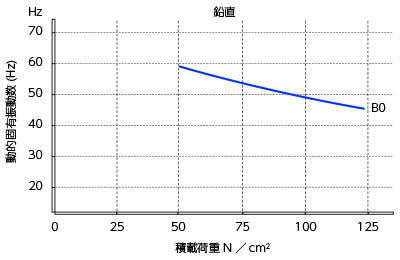

特性グラフ

プレート別

選定ナビ

特性グラフの確認

使用環境に条件を入力していただくことで、特性グラフを確認することができます。

1.支持荷重(1点あたり)

除振・防振製品1個にかかる荷重を入力してください。

kg N

2.対象振動周波数

低減したい振動周波数(低い方)を入力してください。

Hz

3.振動伝達率

対象周波数の振動を何倍にするか選択してください。

選定件数:-

以下の「選定結果を見る」から最適な機種を選択して下さい
