レベリングブロックA-UJ型(遠隔操作用)

E-9123UJ

  • レベリングブロックA-UJ型(遠隔操作用) PIC1

  • レベリングブロックA-UJ型(遠隔操作用) PIC1

仕様/価格　カチオン電着塗装品

No.が決まったら、在庫情報・CADデータ・製品BOXから詳細確認や問い合わせに進めます。
オーダー
№		 № 許容荷重
kN		 高さ ストローク
(揚程)		 延長長さ 質量
kg		 価格 在庫設定 在庫情報 製品BOX CAD
最低 最高 DXF STEP
163124 A1UJ750ED 7 66 70 4 750 5 37,900 × お問合わせ 追加 DL DL
163125 A2UJ750ED 15 80 85 5 750 9.7 41,100 × お問合わせ 追加 DL DL
163126 A3UJ750ED 24 101 107 6 750 16.7 60,500 × お問合わせ 追加 DL DL
163127 A4UJ750ED 45 101 107 6 750 16.7 71,500 × お問合わせ 追加 DL DL
163128 A1UJ1000ED 7 66 70 4 1000 5.5 39,500 × お問合わせ 追加 DL DL
163129 A2UJ1000ED 15 80 85 5 1000 10.2 42,900 × お問合わせ 追加 DL DL
163130 A3UJ1000ED 24 101 107 6 1000 17.2 63,000 × お問合わせ 追加 DL DL
163131 A4UJ1000ED 45 101 107 6 1000 17.2 79,000 × お問合わせ 追加 DL DL

寸法図・サイズ表

サイズ表の「選択」にチェックを入れると、選択したNo.に対応した寸法図を確認できます。
選択 オーダー
№		 № A B C D E F G H I J K L M N O P Q R S
163124 A1UJ750ED 750 23 29.5 19 14 129 95 66 4 95 62 17 69 30 17 29 15 M12x1.75(並目) 10°26'
163125 A2UJ750ED 750 23 29.5 19 14 172 142 80 5 130 84 21 100 35 19.5 35 17 M16x2(並目) 10°26'
163126 A3UJ750ED 750 23 29.5 19 14 215 165 101 6 159 100 29 120 45 24 43 22 M16x2(並目) 10°26'
163127 A4UJ750ED 750 23 29.5 19 14 215 165 101 6 159 100 29 120 45 25 43 22 φ19台形ネジ6山/吋 10°26'
163128 A1UJ1000ED 1000 23 29.5 19 14 129 95 66 4 95 62 17 69 30 17 29 15 M12x1.75(並目) 10°26'
163129 A2UJ1000ED 1000 23 29.5 19 14 172 142 80 5 130 84 21 100 35 19.5 35 17 M16x2(並目) 10°26'
163130 A3UJ1000ED 1000 23 29.5 19 14 215 165 101 6 159 100 29 120 45 24 43 22 M16x2(並目) 10°26'
163131 A4UJ1000ED 1000 23 29.5 19 14 215 165 101 6 159 100 29 120 45 25 43 22 φ19台形ネジ6山/吋 10°26'

仕様/価格　ラッカー塗装品

No.が決まったら、在庫情報・CADデータ・製品BOXから詳細確認や問い合わせに進めます。
オーダー
№		 № 許容荷重
kN		 高さ ストローク
(揚程)		 延長長さ 質量
kg		 価格 在庫設定 在庫情報 製品BOX CAD
最低 最高 DXF STEP
913283 A1UJ750 7 66 70 4 750 5 34,400 廃番 お問合わせ 追加 DL DL
913284 A2UJ750 15 80 85 5 750 9.7 37,300 廃番 お問合わせ 追加 DL DL
913285 A3UJ750 24 101 107 6 750 16.7 55,000 廃番 お問合わせ 追加 DL DL
913286 A4UJ750 45 101 107 6 750 16.7 65,000 廃番 お問合わせ 追加 DL DL
913429 A1UJ1000 7 66 70 4 1000 5.5 35,900 廃番 お問合わせ 追加 DL DL
913430 A2UJ1000 15 80 85 5 1000 10.2 39,000 廃番 お問合わせ 追加 DL DL
913431 A3UJ1000 24 101 107 6 1000 17.2 57,000 廃番 お問合わせ 追加 DL DL
913432 A4UJ1000 45 101 107 6 1000 17.2 71,500 廃番 お問合わせ 追加 DL DL

寸法図・サイズ表

サイズ表の「選択」にチェックを入れると、選択したNo.に対応した寸法図を確認できます。
選択 オーダー
№		 № A B C D E F G H I J K L M N O P Q R S
913283 A1UJ750 750 23 29.5 19 14 129 95 66 4 95 62 17 69 30 17 29 15 M12x1.75(並目) 10°26'
913284 A2UJ750 750 23 29.5 19 14 172 142 80 5 130 84 21 100 35 19.5 35 17 M16x2(並目) 10°26'
913285 A3UJ750 750 23 29.5 19 14 215 165 101 6 159 100 29 120 45 24 43 22 M16x2(並目) 10°26'
913286 A4UJ750 750 23 29.5 19 14 215 165 101 6 159 100 29 120 45 25 43 22 φ19台形ネジ6山/吋 10°26'
913429 A1UJ1000 1000 23 29.5 19 14 129 95 66 4 95 62 17 69 30 17 29 15 M12x1.75(並目) 10°26'
913430 A2UJ1000 1000 23 29.5 19 14 172 142 80 5 130 84 21 100 35 19.5 35 17 M16x2(並目) 10°26'
913431 A3UJ1000 1000 23 29.5 19 14 215 165 101 6 159 100 29 120 45 24 43 22 M16x2(並目) 10°26'
913432 A4UJ1000 1000 23 29.5 19 14 215 165 101 6 159 100 29 120 45 25 43 22 φ19台形ネジ6山/吋 10°26'

材質・熱処理・表面処理

名称 材質 表面処理
レベリングブロックA-UJ型(遠隔操作用) 本体：FC200
スピンドル/遠隔操作棒：SS400		 本体（A-UJ）：ラッカー塗装
本体（A-UJ-ED）：カチオン電着塗装

特長

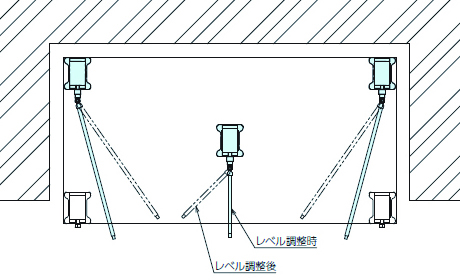

■人の入り込めない定盤、機械の下に設置し、遠隔操作でレベル調整ができます。
■遠隔操作ハンドルはユニバーサルジョイント付きです。搭載物外でハンドル操作後、ハンドルが邪魔にならないように搭載物の下に納めることができます。（ユニバーサルジョイントの可動範囲内）
■抜け防止のため遠隔操作ハンドルとレベリングブロックのスピンドルは一体となっています。

※表面処理を変更いたします。詳細は「その他」をご覧ください。

使用例

その他

■新旧仕様の違いについて



ラッカー塗装(旧)は在庫無くなり次第販売終了し、カチオン電着塗装(新)に切り替えとなります。
塗装仕様の変更による違い及びオーダーNo.の相対表は以下をご確認ください。



  カチオン電着塗装 ラッカー塗装
製品
塗装色 ブラック ブルー
上面 加工面 塗装面
相対表 オーダー№ № オーダー№ №
163124 A1UJ750ED 913283 A1UJ750
163125 A2UJ750ED 913284 A2UJ750
163126 A3UJ750ED 913285 A3UJ750
163127 A4UJ750ED 913286 A4UJ750
163128 A1UJ1000ED 913429 A1UJ1000
163129 A2UJ1000ED 913430 A2UJ1000
163130 A3UJ1000ED 913431 A3UJ1000
163131 A4UJ1000ED 913432 A4UJ1000
