防振ウェッジマウント Cタイプ

E-9926

  • 防振ウェッジマウント Cタイプ PIC1

  • 防振ウェッジマウント Cタイプ PIC1

仕様/価格

No.が決まったら、在庫情報・CADデータ・製品BOXから詳細確認や問い合わせに進めます。
オーダーNo. No. 許容荷重
kN		 高さ ストローク
(揚程)		 質量
㎏		 価格 在庫設定 在庫情報 製品BOX CAD
最低 最高 DXF STEP
989660 PK1-C 1.15-4.6 57 61 9 1.3 28,200 × お問合わせ 追加 DL
989661 PK2-C 2.18-8.7 60 66 11 2.7 37,700 × お問合わせ 追加 DL
989662 PK3-C 3.65-14.6 65 70 10 5.3 58,000 × お問合わせ 追加 DL
989663 PK3-72-C 3.65-14.6 93 97 9 8.6 64,000 × お問合わせ 追加 DL
989664 PK4-C 7.75-31 66 73 12 10 91,000 × お問合わせ 追加 DL
989665 PK4-72-C 7.75-31 90 97 12 14.5 97,000 × お問合わせ 追加 DL
989666 PK5-C 9.73-38.9 90 102 17 17.2 114,000 × お問合わせ 追加 DL
989667 PK6-C 16.13-64.5 87 99 17 27 217,000 × お問合わせ 追加 DL
989668 PK7-C 23.63-94.5 86 101 20 53 359,000 × お問合わせ 追加 DL
989669 PK8-C 39.25-157 84 101 22 84 490,000 × お問合わせ 追加 DL
989670 PK9-C 59-236 125 147 27 180 900,000 × お問合わせ 追加 DL

寸法図・サイズ表

サイズ表の「選択」にチェックを入れると、選択したNo.に対応した寸法図を確認できます。
選択 オーダーNo. No. A B C D E F G
989660 PK1-C 105 55 57 9 43.5 13 6
989661 PK2-C 150 75 60 11 45.5 19 10
989662 PK3-C 200 95 65 10 48 19 12
989663 PK3-72-C 200 95 93 9 61 22 12
989664 PK4-C 200 200 66 12 49 27 14
989665 PK4-72-C 200 200 90 12 61 27 14
989666 PK5-C 200 250 90 17 61 27 14
989667 PK6-C 250 330 87 17 61 27 14
989668 PK7-C 300 400 86 20 61 32 17
989669 PK8-C 400 500 84 22 62.5 41 19
989670 PK9-C 500 600 125 27 100 50 22

材質・熱処理・表面処理

名称 材質
防振ウェッジマウント Cタイプ 本体：FC250・塗装
防振プレート：NBR
上面プレート：滑り止めプレートBS
底面プレート：防振プレートB32
振動特性は、防振プレートの特性グラフを参照ください。

特長

■精密なレベル調整機構と大きな調整ストローク、防振機能を備えた防振ウェッジマウントです。
■ストローク量が多いため、シムやライナーを削減できます。
■小型～大型設備まで、広く使用されています。

【耐熱温度】ｰ20°～＋80°
【用途】
■基礎固定が不要な各種機械や装置、測定や組付を目的とした完成品や素材部品、測定・組付用定盤のレベル調整。

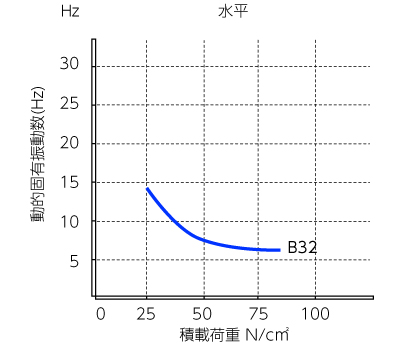

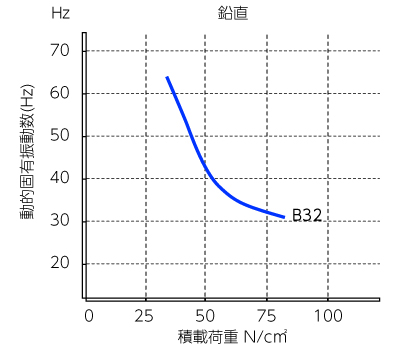

特性グラフ

■プレート別

選定ナビ

特性グラフの確認

使用環境に条件を入力していただくことで、特性グラフを確認することができます。

1.支持荷重（1点あたり）

除振・防振製品1個にかかる荷重を入力してください。

kg N

2.対象振動周波数

低減したい振動周波数（低い方）を入力してください。

Hz

3.振動伝達率

対象周波数の振動を何倍にするか選択してください。

選定件数：-件

以下の「選定結果を見る」から最適な機種を選択して下さい
