防振レベリングブロックMB型 スイベルパッド付

E-9123V

仕様/価格

オーダー№ 許容荷重
kN
高さ ストローク
(揚程)
1回転当たりの
レベル調整量
質量
kg
価格 在庫設定 在庫情報 製品BOX CAD
最低 最高 DXF STEP
104106 MB1-16S 5~16 62 74 12 0.37 5.3 42,440 在庫 お問合わせ 追加 DL DL
104107 MB1-20S 8.3~20 62 74 12 0.37 5.3 42,440 在庫 お問合わせ 追加 DL DL
104108 MB1-50S 17~50 62 74 12 0.37 5.3 42,440 在庫 お問合わせ 追加 DL DL
104109 MB2-20S 6~20 68 80 12 0.43 7.1 48,840 在庫 お問合わせ 追加 DL DL
104110 MB2-23S 10~23 68 80 12 0.43 7.1 48,840 在庫 お問合わせ 追加 DL DL
104111 MB2-75S 20~75 68 80 12 0.43 7.1 48,840 在庫 お問合わせ 追加 DL DL

寸法図・サイズ表

選択 オーダー№ A B C D E F G H I J K L M N O
104106 MB1-16S 145 130 62 12 35 19 10 32 55 M16 35 20 35 105
104107 MB1-20S 145 130 62 12 35 19 10 32 55 M16 35 20 35 105
104108 MB1-50S 145 130 62 12 35 19 10 32 55 M16 35 20 35 105
104109 MB2-20S 160 140 68 12 38 24 14 32 60 M16 35 20 40 105
104110 MB2-23S 160 140 68 12 38 24 14 32 60 M16 35 20 40 105
104111 MB2-75S 160 140 68 12 38 24 14 32 60 M16 35 20 40 105

材質・熱処理・表面処理

名称 材質
防振レベリングブロックMB型 スイベルパッド付 本体:FCD450、塗装
プレート:
MB1-16S、MB2-20S:防振プレート B4-1を使用
MB1-20S、MB2-23S:防振プレート B0を使用
MB1-50S、MB2-75S:防振プレート B6を使用

特長

■防振機能を備えています。
■精密なレベル調整機構を備えています。
■大きな調整ストロークを備えています。
■スイベルパッドは、機械と基礎の間の最大3°までの傾斜を補正する際にご使用いただけます。

使用例


試験ベンチにより、発生していた加工・検査不良等が低減し、また制限していた動作があれば、
それをある程度緩和することができます。

使用方法

●試験ベンチと固定する場合

M16タップ使用時、試験ベンチ固定用ボルトが床に接触していなかご確認ください。
ボルトが床に接触すると、振動がボルトを伝わって床から試験ベンチ(試験ベンチから床)に伝達してしまい効果が無くなります。
●床と固定する場合

アンカーU溝使用時、レベリング上ナットの直接固定はせず、あいだに防振性能のあるワッシャー(ナベヤにて別作対応可)などを使用してください。
アンカーを直接レベリングに固定すると振動がボルトを伝わって床から試験ベンチ(試験ベンチから床)に伝達してしまい効果が無くなります。



使用方法

MB1-16S/MB2-20S MB1-20S/MB2-23S MB1-50S/MB2-75S

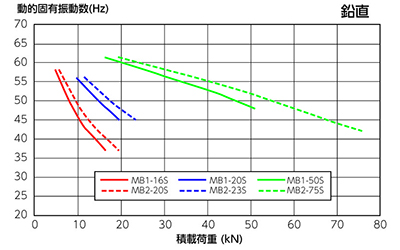

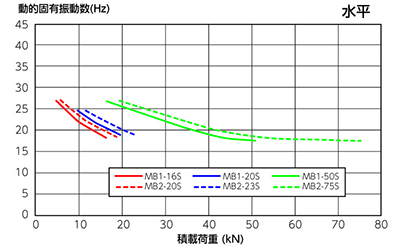

プレート別特性データ



取付方法

●設置例

円形の出っ張り(スイベル付はスイベル部)に試験ベンチ設置面を置く

●装置と固定する場合

試験ベンチと固定する場合は、M16タップを使用し、試験ベンチと貫通してナットで固定
●床と固定する場合

床とアンカー等で固定する場合はU溝部を使用し、レベリング上面または試験ベンチ上面に防振性能のあるワッシャー(ナベヤにて別作対応可)を通してからナットで固定する
