• NBK

RoHS対応

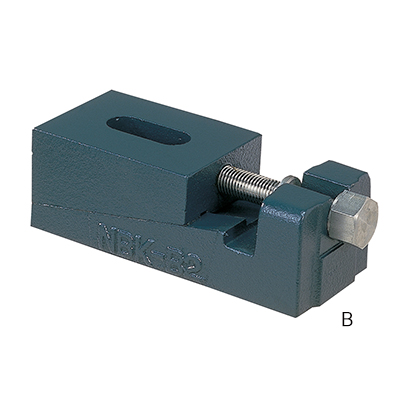

レベリングブロックB型

E-9123

  • レベリングブロックB型 PIC1
  • レベリングブロックB型 PIC2
  • レベリングブロックB型 PIC3
  • レベリングブロックB型 PIC4

  • レベリングブロックB型 PIC1

  • レベリングブロックB型 PIC2

  • レベリングブロックB型 PIC3

  • レベリングブロックB型 PIC4

仕様/価格　カチオン電着塗装品

No.が決まったら、在庫情報・CADデータ・製品BOXから詳細確認や問い合わせに進めます。
オーダーNo. No. 許容荷重kN 高さ ストローク
(揚程)		 1回転当たりの
レベル調整量		 質量kg 価格 在庫設定 在庫情報 製品BOX CAD
最低 最高 DXF STEP
163132 B1ED 5 48.5 52.5 4 0.28 2.7 7,100 在庫 在庫〇 追加 DL DL
163133 B2ED 10 60.5 64.5 4 0.32 5 11,200 在庫 在庫〇 追加 DL DL
163134 B3ED 15 71 76 5 0.40 9.2 17,800 在庫 お問合わせ 追加 DL DL
163135 B3TED 15 71 76 5 0.40 9 19,500 在庫 在庫〇 追加 DL DL

寸法図・サイズ表

サイズ表の「選択」にチェックを入れると、選択したNo.に対応した寸法図を確認できます。
選択 オーダーNo. No. A B C D E F G H(並目) I J K L M N
163132 B1ED 141.5 66 48.5 4 81 34.5～38.5 21 M12x1.75 11.5 41.5 5 53 16 9°
163133 B2ED 184 76 60.5 4 107 46～50 26 M16x2 14 67 - 79 18 9°
163134 B3ED 205 122 71 5 123 52.5～57.5 29 M20x2.5 18.5 83 - 96 30 9°
163135 B3TED 205 122 71 5 123 52.5～57.5 29 M20x2.5 18.5 83 - 96 30 9°

仕様/価格　ラッカー塗装品

No.が決まったら、在庫情報・CADデータ・製品BOXから詳細確認や問い合わせに進めます。
オーダーNo. No. 許容荷重kN 高さ ストローク
(揚程)		 1回転当たりの
レベル調整量		 質量kg 価格 在庫設定 在庫情報 製品BOX CAD
最低 最高 DXF STEP
902095 B1 5 48.5 52.5 4 0.28 2.7 6,450 廃番 お問合わせ 追加 DL DL
902096 B2 10 60.5 64.5 4 0.32 5 10,100 廃番 在庫〇 追加 DL DL
902097 B3 15 71 76 5 0.40 9.2 16,800 廃番 在庫〇 追加 DL DL
908360 B3T 15 71 76 5 0.40 9 17,700 廃番 お問合わせ 追加 DL DL

寸法図・サイズ表

サイズ表の「選択」にチェックを入れると、選択したNo.に対応した寸法図を確認できます。
選択 オーダーNo. No. A B C D E F G H(並目) I J K L M N
902095 B1 141.5 66 48.5 4 81 34.5～38.5 21 M12x1.75 11.5 41.5 5 53 16 9°
902096 B2 184 76 60.5 4 107 46～50 26 M16x2 14 67 - 79 18 9°
902097 B3 205 122 71 5 123 52.5～57.5 29 M20x2.5 18.5 83 - 96 30 9°
908360 B3T 205 122 71 5 123 52.5～57.5 29 M20x2.5 18.5 83 - 96 30 9°

材質・熱処理・表面処理

名称 材質 表面処理
レベリングブロックB型 本体：FC200
スピンドル：SS400		 本体（B,B3T）：ラッカー塗装
本体（B,B3T-ED）：カチオン電着塗装

特長

■取付が簡単である。
■アンカーボルトと併用できるので安定した水平が得られる。
■廉価です。
■プレナー、フライス盤、定盤等どんな機械にも使用できる。

※表面処理を変更いたします。詳細は「その他」をご覧ください。

使用例

●アンカータイプ

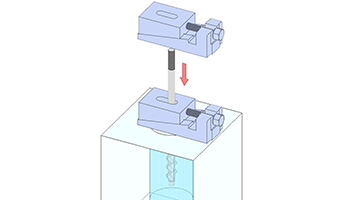

貫通穴タイプ：B1～B3

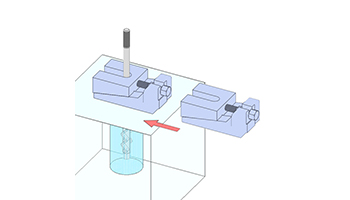

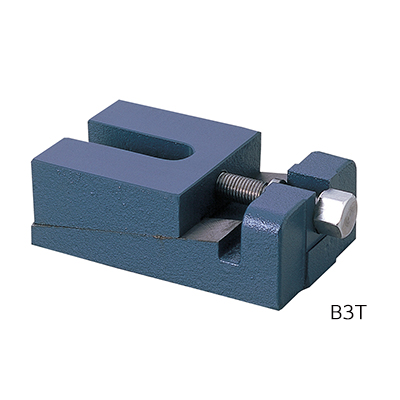

U溝タイプ：B3T

その他

■新旧仕様の違いについて



ラッカー塗装(旧)は在庫無くなり次第販売終了し、カチオン電着塗装(新)に切り替えとなります。
塗装仕様の変更による違い及びオーダーNo.の相対表は以下をご確認ください。



  カチオン電着塗装 ラッカー塗装
製品
塗装色 ブラック ブルー
上面 加工面 塗装面
相対表 オーダー№ № オーダー№ №
163132 B1ED 902095 B1
163133 B2ED 902096 B2
163134 B3ED 902097 B3
163135 B3TED 908360 B3T
