レベリングブロックAN型

E-9123

仕様/価格 カチオン電着塗装品

オーダーNo. No. 許容荷重
kN
高さ ストローク
(揚程)
1回転当たりの
レベル調整量
質量kg 価格 在庫設定 在庫情報 製品BOX CAD
最低 最高 DXF STEP
163116 AN1ED 7 66 70 4 0.32 3.1 11,000 在庫 在庫〇 追加 DL DL
163117 AN2ED 15 80 85 5 0.37 7.7 17,100 在庫 お問合わせ 追加 DL DL
163118 AN3ED 25 101 107 6 0.46 14.4 25,700 在庫 お問合わせ 追加 DL DL
163119 AN4ED 45 101 107 6 0.78 14.4 30,400 在庫 お問合わせ 追加 DL DL

寸法図・サイズ表

選択 オーダーNo. No. A B C D E F G H I J K L M N O P Q
163116 AN1ED 129 73 66 4 95 62 17 29 21 M12X1.75(並目) 17 32 65 32 69 15 10°26´
163117 AN2ED 172 105 80 5 130 84 21 35 26 M16X2(並目) 19.5 36.5 99 36.5 100 17 10°26´
163118 AN3ED 215 126 101 6 159 100 29 43 29 M20X2.5(並目) 24 47 121 47 120 22 10°26´
163119 AN4ED 215 126 101 6 159 100 29 43 35 φ19台形ネジ6山/吋 25 47 121 47 120 22 10°26´

仕様/価格 ラッカー塗装品

オーダーNo. No. 許容荷重
kN
高さ ストローク
(揚程)
1回転当たりの
レベル調整量
質量kg 価格 在庫設定 在庫情報 製品BOX CAD
最低 最高 DXF STEP
950736 AN1 7 66 70 4 0.32 3.1 9,950 廃番 在庫△ 追加 DL DL
950737 AN2 15 80 85 5 0.37 7.7 15,500 廃番 在庫〇 追加 DL DL
950738 AN3 25 101 107 6 0.46 14.4 23,300 廃番 在庫〇 追加 DL DL
950739 AN4 45 101 107 6 0.78 14.4 27,600 廃番 在庫〇 追加 DL DL

寸法図・サイズ表

選択 オーダーNo. No. A B C D E F G H I J K L M N O P Q
950736 AN1 129 73 66 4 95 62 17 29 21 M12X1.75(並目) 17 32 65 32 69 15 10°26´
950737 AN2 172 105 80 5 130 84 21 35 26 M16X2(並目) 19.5 36.5 99 36.5 100 17 10°26´
950738 AN3 215 126 101 6 159 100 29 43 29 M20X2.5(並目) 24 47 121 47 120 22 10°26´
950739 AN4 215 126 101 6 159 100 29 43 35 φ19台形ネジ6山/吋 25 47 121 47 120 22 10°26´

材質・熱処理・表面処理

名称 材質 表面処理
レベリングブロックAN型 本体:FC200
スピンドル:SS400
カチオン電着塗装
※旧仕様はラッカー塗装品です。
切り替え時期や仕様の違いは使用方法の「新旧製品の違いについて」でご確認ください。

特長

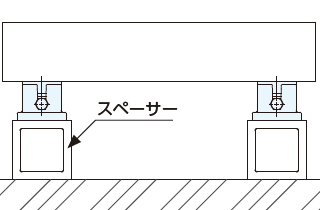

■A型のフランジを削ったタイプで、幅の狭い場所に設置できます。

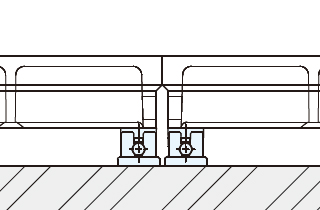

■アングル台への設置に便利です。
■機能・機構・能力は、A型と同じです。

使用方法

技術情報

新旧仕様の違いについて

ラッカー塗装(旧)は在庫無くなり次第販売終了し、カチオン電着塗装(新)に切り替えとなります。
塗装仕様の変更による違い及びオーダーNo.の相対表は以下をご確認ください。

  カチオン電着塗装 ラッカー塗装
製品
塗装色 ブラック ブルー
上面 加工面 塗装面
相対表 オーダー№ オーダー№
163116 AN1ED 950736 AN1
163117 AN2ED 950737 AN2
163118 AN3ED 950738 AN3
163119 AN4ED 950739 AN4
