防振ウェッジマウント PKD(ボルトスルータイプ)

E-9926

  • 防振ウェッジマウント PKD(ボルトスルータイプ) PIC1

  • 防振ウェッジマウント PKD(ボルトスルータイプ) PIC1

仕様/価格

No.が決まったら、在庫情報・CADデータ・製品BOXから詳細確認や問い合わせに進めます。
オーダーNo. No. 許容荷重 高さ ストローク
(揚程)		 質量
㎏		 価格 在庫設定 在庫情報 製品BOX CAD
kN kgf 最低 最高 DXF STEP
989722 PKD1-0 25 2540 55 64 9 2.9 46,000 × お問合わせ 追加 DL
989723 PKD2-0 43 4380 55 66 11 5.3 61,500 × お問合わせ 追加 DL
989724 PKD3-0 77 7840 66 66 10 10 83,500 × お問合わせ 追加 DL
989725 PKD3-72-0 77 7840 80 91 11 14.1 93,500 × お問合わせ 追加 DL
989726 PKD4-0 97 9880 80 97 17 17.6 108,000 × お問合わせ 追加 DL
989727 PKD5-0 161 16410 77 93 16 26.2 204,000 × お問合わせ 追加 DL
989728 PKD6-0 236 24050 76 96 20 53.2 340,000 × お問合わせ 追加 DL
989729 PKD7-0 393 40060 74 96 22 83 488,000 × お問合わせ 追加 DL
989730 PKD8-0 591 60240 115 142 27 180 905,000 × お問合わせ 追加 DL

寸法図・サイズ表

サイズ表の「選択」にチェックを入れると、選択したNo.に対応した寸法図を確認できます。
選択 オーダーNo. No. A B C D E F G H I J(貫通穴)
989722 PKD1-0 115 115 55 9 37.5 19 10 50 24 22
989723 PKD2-0 150 150 55 11 39 22 12 58 23 23
989724 PKD3-0 200 200 66 10 39 27 14 76 27 26
989725 PKD3-72-0 200 200 80 11 51 27 14 76 27 26
989726 PKD4-0 200 250 80 17 51.5 27 14 95 27 26
989727 PKD5-0 250 330 77 16 51.5 27 14 125 105 30
989728 PKD6-0 300 400 76 20 52.5 32 17 150 95 30
989729 PKD7-0 400 500 74 22 52.5 41 19 200 130 35
989730 PKD8-0 500 600 115 27 90 50 22 255 150 35

材質・熱処理・表面処理

名称 材質 表面処理
防振ウェッジマウント PKD(ボルトスルータイプ) 本体：FC250
底面プレート/防振プレートＢ0		 本体：塗装

特長

■機械と基礎を固定できるタイプです。
■精密なレベル調整機構と大きな調整ストローク、防振機能を備えた防振ウェッジマウントです。
【耐熱温度】ｰ20°～＋80°

※ボルトは付属しておりませんので、レベリングねじ（BNVRB）より選定してください。

特性グラフ

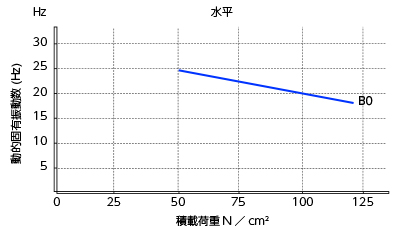

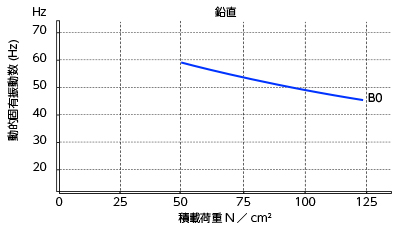

■プレート別

選定ナビ

特性グラフの確認

使用環境に条件を入力していただくことで、特性グラフを確認することができます。

1.支持荷重（1点あたり）

除振・防振製品1個にかかる荷重を入力してください。

kg N

2.対象振動周波数

低減したい振動周波数（低い方）を入力してください。

Hz

3.振動伝達率

対象周波数の振動を何倍にするか選択してください。

選定件数：-件

以下の「選定結果を見る」から最適な機種を選択して下さい
