• NBK

RoHS対応

レベリングブロックM型

E-9123

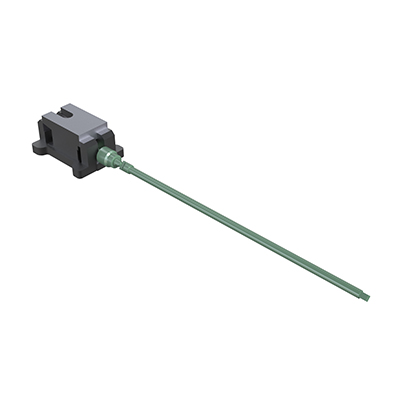

  • レベリングブロックM型 PIC1

  • レベリングブロックM型 PIC1

仕様・価格

No.が決まったら、在庫情報・CADデータ・製品BOXから詳細確認や問い合わせに進めます。
オーダー
№		 № 許容荷重kN 高さ ストローク
(揚程)		 1回転当たりの
レベル調整量		 質量
kg		 価格 在庫設定 在庫情報 製品BOX CAD
最低 最高 DXF STEP
104092 M50 50 47 59 12 0.37 5 25,500 在庫 在庫〇 追加 DL DL
104093 M75 75 53 65 12 0.43 6.7 29,200 在庫 在庫〇 追加 DL DL
104094 M50C 50 47 59 12 0.37 5 28,000 在庫 お問合わせ 追加 DL DL
104095 M75C 75 53 65 12 0.43 6.7 31,900 在庫 在庫〇 追加 DL DL

寸法図・サイズ表

サイズ表の「選択」にチェックを入れると、選択したNo.に対応した寸法図を確認できます。
選択 オーダー
№		 № A B C D E F G H I J（並目） K L M N
104092 M50 145 130 47 12 20 19 10 32 55 M16x2 35 20 35 112
104093 M75 160 140 53 12 23 24 14 32 60 M16x2 35 20 40 112
104094 M50C 145 130 47 12 20 19 10 32 55 M16x2 35 20 35 112
104095 M75C 160 140 53 12 23 24 14 32 60 M16x2 35 20 40 112

材質・熱処理・表面処理

名称 材質
レベリングブロックM型 本体：FCD450スピンドル：SS400
塗装：化学汚染物質低減塗料（M50CM75C）
グリース：低発塵グリース（M50CM75C）

特長

■アンカーボルトによる設備固定ができます。
■一体構造品のため施工段取り時の作業性が向上します。
■低床構造のため設備高さを抑えることができます。
■基礎高さのバラツキを吸収しやすい揚程量があります。
■クリーン仕様（M50CM75C）はアウトガス発生量をおさえた化学汚染物質低減塗料、低発塵グリースを使用しています。

【用途】
■基礎固定を必要とする各種工作機械、専用機、試験機、試験用定盤のレベル調整。

取付方法

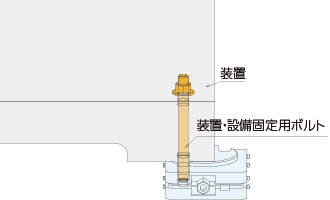

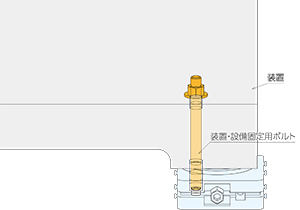

●装置と固定する場合



装置・設備と固定をする場合は、M16タップ穴を使用し、装置を貫通させてナットで固定。

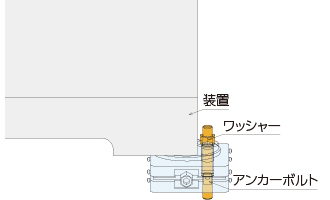

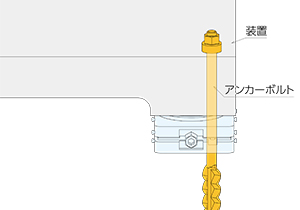

●床と固定する場合



床とアンカー等で固定する場合はU溝部を使用し、レベリング上面でワッシャーを使用しナットで固定する。





■注意事項

装置・設備はレベリングブロック上面全体で受けてください。
