レベリングブロックNU型
E-9123
仕様/価格 カチオン電着塗装品
寸法図・サイズ表
| 選択 | オーダーNo. | No. | A | B | C | D | E | F | G | H | I | J | K | L | M | N | O(並目) | P |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 163161 | NU12TED | 180 | 125 | 78 | 6 | 80 | 32 | 96 | 19 | 27.9 | 87 | 13 | - | - | - | M14x2 | 11゜ | |

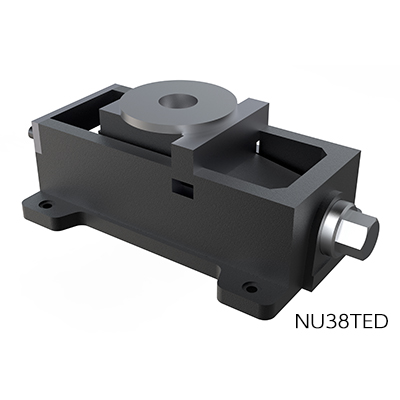

| 163162 | NU38TED | 280 | 180 | 110 | 10 | 105 | 45 | 152 | 32 | 41 | 130 | 15 | 230 | 150 | 9 | M20x2.5 | 10゜ |
仕様/価格 ラッカー塗装品
寸法図・サイズ表
| 選択 | オーダーNo. | No. | A | B | C | D | E | F | G | H | I | J | K | L | M | N | O(並目) | P |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|

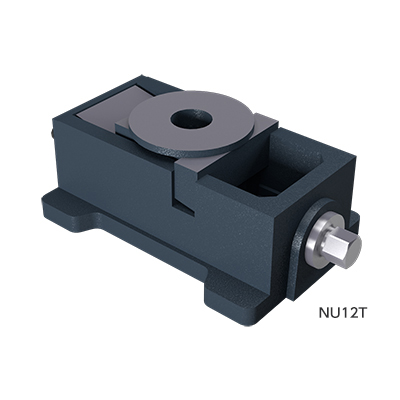

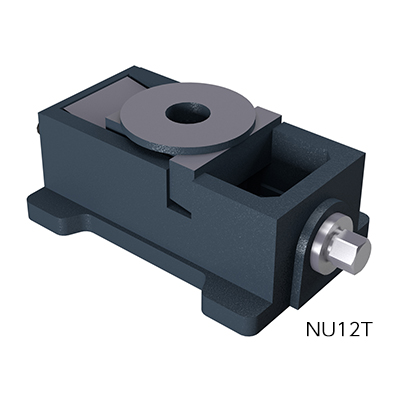

| 964974 | NU12T | 180 | 125 | 78 | 6 | 80 | 32 | 96 | 19 | 27.9 | 87 | 13 | - | - | - | M14x2 | 11゜ | |

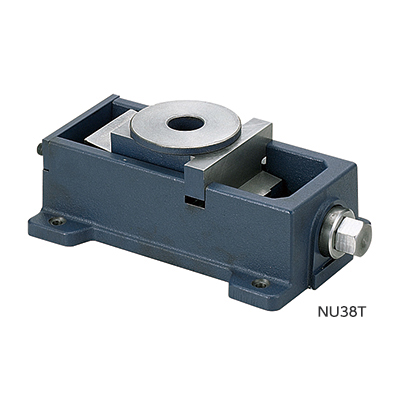

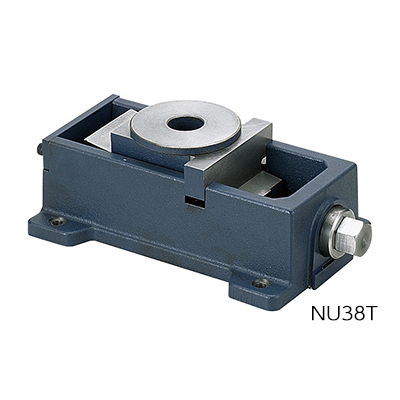

| 955482 | NU38T | 280 | 180 | 110 | 10 | 105 | 45 | 152 | 32 | 41 | 130 | 15 | 230 | 150 | 9 | M20x2.5 | 10゜ |
材質・熱処理・表面処理
| 名称 | 材質 | 表面処理 |
|---|---|---|
| レベリングブロックNU型 | 本体：FC250 スピンドル：S45C |
本体（NU-T） ：ラッカー塗装 本体（NU-TED）：カチオン電着塗装 |
特長
-
■球面受板により、設置面の傾斜をカバーします。
■球面部は、当り率70%以上の精密加工がしてあります。
■球面受板および天板は、破損しにくいダクタイル鋳鉄製です。
■揚程(調整量)はこのクラス最高の10mmに設計してあります。
■スラストニードルベアリングおよび特殊ワッシャーを採用し、100kNの荷重の操作が可能です。
※表面処理を変更いたします。詳細は「その他」をご覧ください
その他
■新旧仕様の違いについて
ラッカー塗装(旧)は在庫無くなり次第販売終了し、カチオン電着塗装(新)に切り替えとなります。
塗装仕様の変更による違い及びオーダーNo.の相対表は以下をご確認ください。
| カチオン電着塗装 | ラッカー塗装 | |||
|---|---|---|---|---|
| 製品 |  |
 |
||
| 塗装色 | ブラック | ブルー | ||
| 上面 | 加工面 | 塗装面 | ||
| 相対表 | オーダー№ | № | オーダー№ | № |
| 163161 | NU12TED | 964974 | NU12T | |
| 163162 | NU38TED | 964975 | NU38T | |
