RoHS対応

Q-ロックエレメントサイド操作タイプ延長工具

E-9659T

  • 9659T.jpg

  • 9659T.jpg

仕様/価格

オーダー
№		 № 適合Qロック
エレメント		 質量g 価格 在庫設定 在庫情報 製品BOX CAD
DXF STEP
996495 QLTS26-E100 QLTS26 250 7,350 在庫 在庫〇 追加 DL DL
996496 QLTS26-E125 QLTS26 270 7,350 在庫 在庫〇 追加 DL DL
996497 QLTS26-E150 QLTS26 290 7,350 在庫 在庫△ 追加 DL DL
996498 QLTS26-E175 QLTS26 310 7,350 在庫 在庫△ 追加 DL DL
996499 QLTS26-E200 QLTS26 330 7,350 在庫 在庫△ 追加 DL DL
996500 QLTS26-E225 QLTS26 350 7,350 在庫 在庫〇 追加 DL DL
996501 QLTS26-E250 QLTS26 380 7,350 在庫 在庫〇 追加 DL DL
996502 QLTS26-E275 QLTS26 400 7,350 在庫 在庫△ 追加 DL DL
996503 QLTS26-E300 QLTS26 420 7,650 在庫 お問合わせ 追加 DL DL
996504 QLTS26-E325 QLTS26 440 7,650 在庫 在庫〇 追加 DL DL
996505 QLTS26-E350 QLTS26 460 7,650 在庫 在庫〇 追加 DL DL
996506 QLTS26-E375 QLTS26 480 7,650 在庫 在庫△ 追加 DL DL
996507 QLTS26-E400 QLTS26 500 7,650 在庫 在庫△ 追加 DL DL
996508 QLTS26-E425 QLTS26 530 7,650 在庫 在庫〇 追加 DL DL
996509 QLTS26-E450 QLTS26 550 7,650 在庫 お問合わせ 追加 DL DL
996510 QLTS26-E475 QLTS26 570 7,650 在庫 在庫〇 追加 DL DL
996511 QLTS26-E500 QLTS26 590 7,650 在庫 在庫△ 追加 DL DL
996512 QLTS40-E100 QLTS40 300 8,150 在庫 在庫△ 追加 DL DL
996513 QLTS40-E125 QLTS40 330 8,150 在庫 在庫△ 追加 DL DL
996514 QLTS40-E150 QLTS40 360 8,150 在庫 お問合わせ 追加 DL DL
996515 QLTS40-E175 QLTS40 400 8,150 在庫 在庫△ 追加 DL DL
996516 QLTS40-E200 QLTS40 430 8,150 在庫 在庫△ 追加 DL DL
996517 QLTS40-E225 QLTS40 460 8,150 在庫 在庫△ 追加 DL DL
996518 QLTS40-E250 QLTS40 500 8,150 在庫 お問合わせ 追加 DL DL
996519 QLTS40-E275 QLTS40 530 8,150 在庫 在庫△ 追加 DL DL
996520 QLTS40-E300 QLTS40 570 8,150 在庫 在庫△ 追加 DL DL
996521 QLTS40-E325 QLTS40 600 8,150 在庫 在庫〇 追加 DL DL
996522 QLTS40-E350 QLTS40 630 8,550 在庫 在庫〇 追加 DL DL
996523 QLTS40-E375 QLTS40 670 8,550 在庫 在庫〇 追加 DL DL
996524 QLTS40-E400 QLTS40 700 8,550 在庫 在庫△ 追加 DL DL
996525 QLTS40-E425 QLTS40 730 8,550 在庫 在庫△ 追加 DL DL
996526 QLTS40-E450 QLTS40 770 8,550 在庫 お問合わせ 追加 DL DL
996527 QLTS40-E475 QLTS40 800 8,550 在庫 在庫△ 追加 DL DL
996528 QLTS40-E500 QLTS40 840 8,550 在庫 在庫〇 追加 DL DL
996529 QLTS40-E525 QLTS40 870 8,550 在庫 在庫△ 追加 DL DL
996530 QLTS40-E550 QLTS40 900 8,550 在庫 お問合わせ 追加 DL DL
996531 QLTS40-E575 QLTS40 940 8,550 在庫 在庫〇 追加 DL DL
996532 QLTS40-E600 QLTS40 970 8,550 在庫 在庫△ 追加 DL DL

寸法図・サイズ表

選択 オーダー
№		 № A B C D E F G H I J 推奨K
996495 QLTS26-E100 100 28 38 16 24 6 13 6 12 10 89-114
996496 QLTS26-E125 100 28 38 16 24 6 13 6 12 35 101-133
996497 QLTS26-E150 150 28 38 16 24 6 13 6 12 10 114-152
996498 QLTS26-E175 150 28 38 16 24 6 13 6 12 35 126-171
996499 QLTS26-E200 200 28 38 16 24 6 13 6 12 10 139-189
996500 QLTS26-E225 200 28 38 16 24 6 13 6 12 35 151-208
996501 QLTS26-E250 250 28 38 16 24 6 13 6 12 10 164-227
996502 QLTS26-E275 250 28 38 16 24 6 13 6 12 35 176-246
996503 QLTS26-E300 300 28 38 16 24 6 13 6 12 10 189-264
996504 QLTS26-E325 300 28 38 16 24 6 13 6 12 35 201-283
996505 QLTS26-E350 350 28 38 16 24 6 13 6 12 10 214-302
996506 QLTS26-E375 350 28 38 16 24 6 13 6 12 35 226-321
996507 QLTS26-E400 400 28 38 16 24 6 13 6 12 10 239-339
996508 QLTS26-E425 400 28 38 16 24 6 13 6 12 35 251-358
996509 QLTS26-E450 450 28 38 16 24 6 13 6 12 10 264-377
996510 QLTS26-E475 450 28 38 16 24 6 13 6 12 35 276-396
996511 QLTS26-E500 500 28 38 16 24 6 13 6 12 10 289-414
996512 QLTS40-E100 100 32 40 16 26 6 18.5 10 18 10 111-137
996513 QLTS40-E125 100 32 40 16 26 6 18.5 10 18 35 124-156
996514 QLTS40-E150 150 32 40 16 26 6 18.5 10 18 10 136-175
996515 QLTS40-E175 150 32 40 16 26 6 18.5 10 18 35 149-193
996516 QLTS40-E200 200 32 40 16 26 6 18.5 10 18 10 161-212
996517 QLTS40-E225 200 32 40 16 26 6 18.5 10 18 35 174-231
996518 QLTS40-E250 250 32 40 16 26 6 18.5 10 18 10 186-250
996519 QLTS40-E275 250 32 40 16 26 6 18.5 10 18 35 199-268
996520 QLTS40-E300 300 32 40 16 26 6 18.5 10 18 10 211-287
996521 QLTS40-E325 300 32 40 16 26 6 18.5 10 18 35 224-306
996522 QLTS40-E350 350 32 40 16 26 6 18.5 10 18 10 236-325
996523 QLTS40-E375 350 32 40 16 26 6 18.5 10 18 35 249-343
996524 QLTS40-E400 400 32 40 16 26 6 18.5 10 18 10 261-362
996525 QLTS40-E425 400 32 40 16 26 6 18.5 10 18 35 274-381
996526 QLTS40-E450 450 32 40 16 26 6 18.5 10 18 10 286-400
996527 QLTS40-E475 450 32 40 16 26 6 18.5 10 18 35 299-418
996528 QLTS40-E500 500 32 40 16 26 6 18.5 10 18 10 311-437
996529 QLTS40-E525 500 32 40 16 26 6 18.5 10 18 35 324-456
996530 QLTS40-E550 550 32 40 16 26 6 18.5 10 18 10 336-475
996531 QLTS40-E575 550 32 40 16 26 6 18.5 10 18 35 249-493
996532 QLTS40-E600 600 32 40 16 26 6 18.5 10 18 10 361-512

材質・熱処理・表面処理

名称 材質 熱処理
Q-ロックエレメントサイド操作タイプ延長工具 本体：S45C
六角ジョイント部：SCM440		 六角ジョイント部：焼入HRC52～58
ジョイントバー（両端面）：高周波焼入HRC36～44

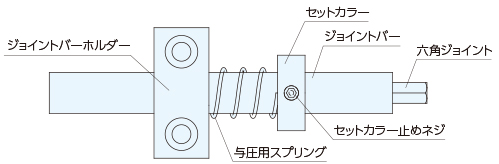

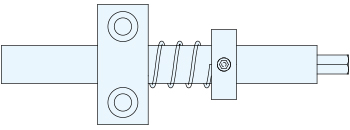

構成図



部品№ 名称 部品№ 名称
① ジョイントバーホルダー ④ セットカラー止めネジ
② 与圧用スプリング ⑤ ジョイントバー
③ セットカラー ⑥ 六角ジョイント

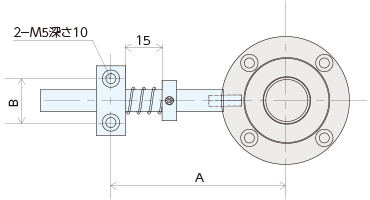

取付方法

①Q-ロックエレメントのスピンドル六角穴部の方向から図の推奨寸法の範囲にジョイントバーホルダー取り付け用タップ穴を2ヶ所加工してください。

②Q-ロックエレメントサイド操作用延長工具を組み立てた状態で、六角ジョイントをQ-ロックエレメントのスピンドル六角穴に挿入してください。

③ジョイントバーホルダーを六角穴付きボルトで取り付けてください。（お客様にて手配ください）

【QLTS26】M5X30L　【QLTS40】M5X35L

④カラーの位置がQ-ロックエレメントのスピンドルをアンクランプ側端まで回した状態で、ジョイントバーホルダーから15mmの位置でカラーについている六角穴付き止めネジを締め付けてください。

⑤ジョイントバーに六角穴棒レンチを挿入し、Q-ロックエレメントの操作を行い、ジョイントバーホルダーをスムーズに操作できる位置で固定してください。





№ 推奨A B № 推奨A B
QLTS26-E100 89-94 24 QLTS40-E100 111-137 26
QLTS26-E125 101-113 QLTS40-E125 124-156
QLTS26-E150 114-152 QLTS40-E150 136-175
QLTS26-E175 126-171 QLTS40-E175 149-193
QLTS26-E200 139-189 QLTS40-E200 161-212
QLTS26-E225 151-208 QLTS40-E225 174-231
QLTS26-E250 164-227 QLTS40-E250 186-250
QLTS26-E275 176-246 QLTS40-E275 199-268
QLTS26-E300 189-264 QLTS40-E300 211-287
QLTS26-E325 201-283 QLTS40-E325 224-306
QLTS26-E350 214-302 QLTS40-E350 263-325
QLTS26-E375 226-321 QLTS40-E375 249-343
QLTS26-E400 239-339 QLTS40-E400 261-362
QLTS26-E425 251-358 QLTS40-E425 274-381
QLTS26-E450 264-377 QLTS40-E450 286-400
QLTS26-E475 276-396 QLTS40-E475 299-418
QLTS26-E500 289-414 QLTS40-E500 311-437
