Q-ロック内蔵プレート(マシンバイス付き)

E-9659X

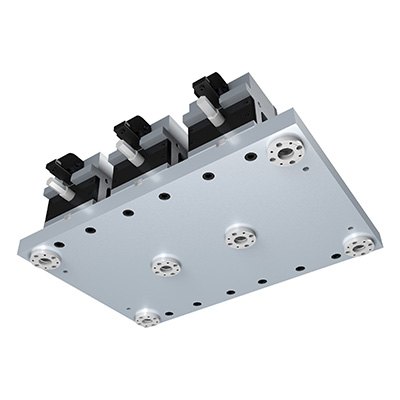

  • Q-ロック内蔵プレート(マシンバイス付き) PIC1
  • Q-ロック内蔵プレート(マシンバイス付き) PIC2

  • Q-ロック内蔵プレート(マシンバイス付き) PIC1

  • Q-ロック内蔵プレート(マシンバイス付き) PIC2

仕様/価格

No.が決まったら、在庫情報・CADデータ・製品BOXから詳細確認や問い合わせに進めます。
オーダーNo. No. 使用バイス バイス台数 ロケート
ブッシュ		 クランプ
ブッシュ		 質量
kg		 価格 在庫設定 在庫情報 製品BOX CAD
DXF STEP
122182 MCQ0540-CV100 LTCV100 2 QLT26RB QLT26CB 93 910,000 × お問合わせ 追加 DL DL
122183 MCQ0640-CV125 LTCV125 3 QLT26RB QLT26CB 158 1,180,000 × お問合わせ 追加 DL DL
122184 MCQ1060-CV160 LTCV160 4 QLT40RB QLT40CB 426 2,090,000 × お問合わせ 追加 DL DL

寸法図・サイズ表

サイズ表の「選択」にチェックを入れると、選択したNo.に対応した寸法図を確認できます。
選択 オーダーNo. No. A B C D E F G H I J K L M N O P Q R S T U V W
122182 MCQ0540-CV100 500 400 30 40 420 40 320 210 - 210 160 160 10 130 240 420 20 102 45 90 135 82 0-145
122183 MCQ0640-CV125 600 400 35 37.5 525 40 320 175 175 175 160 160 10 130 170 455 55 125 50 90 140 82 0-210
122184 MCQ1060-CV160 1000 600 45 65 870 60 480 290 290 290 240 240 15 147.5 235 596 4 160 60 100 160 82 0-300

材質・熱処理・表面処理

名称 材質 熱処理 表面処理
Q-ロック内蔵プレート(マシンバイス付き) 【プレート】S50C
【Ｑ-ロックエレメント】SCM440		 【Ｑ-ロックエレメント】焼入（HRC55) 【Ｑ-ロックエレメント】無電解メッキ

特長

■Q-ロック内蔵ネジ式テーブル専用のCVバイス付き取付プレートです。
■基準穴は焼入れブッシュ入りで、ピッチは±0.015の高精度に仕上げてあります。
