RoHS対応

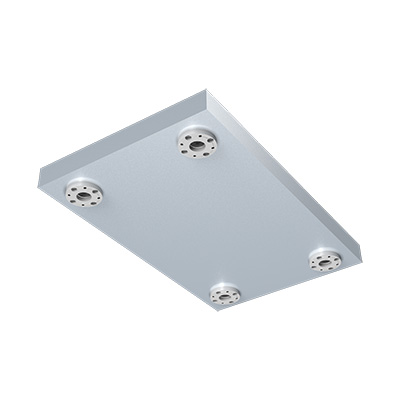

Q-ロック内蔵プレート(フラット分割)

E-9659X

  • Q-ロック内蔵プレート(フラット分割) PIC1
  • Q-ロック内蔵プレート(フラット分割) PIC2

  • Q-ロック内蔵プレート(フラット分割) PIC1

  • Q-ロック内蔵プレート(フラット分割) PIC2

仕様/価格

No.が決まったら、在庫情報・CADデータ・製品BOXから詳細確認や問い合わせに進めます。
オーダーNo. No. ロケートブッシュ クランプブッシュ 質量 kg 価格 在庫設定 在庫情報 製品BOX CAD
DXF STEP
122188 MCQ0540V-F QLT19RB QLT19CB 24 233,000 × お問合わせ 追加 DL DL
122189 MCQ0640V-F QLT19RB QLT19CB 29 266,000 × お問合わせ 追加 DL DL
122190 MCQ1060V-F QLT26RB QLT26CB 63 354,000 × お問合わせ 追加 DL DL
126153 MCQ0540A-F QLA19RB QLA19CB 24 265,000 × お問合わせ 追加 DL DL

寸法図・サイズ表

サイズ表の「選択」にチェックを入れると、選択したNo.に対応した寸法図を確認できます。
選択 オーダーNo. No. A B C D E F G H I
122188 MCQ0540V-F 250 400 30 40 170 40 320 7 0.02
122189 MCQ0640V-F 300 400 30 40 220 40 320 7 0.02
122190 MCQ1060V-F 330 600 40 65 200 60 480 10 0.02
126153 MCQ0540A-F 250 400 30 40 170 40 320 7 0.02

材質・熱処理・表面処理

名称 材質 熱処理 表面処理
Q-ロック内蔵プレート(フラット分割) 【プレート】S50C
【Ｑ-ロックエレメント】SCM440		 【Ｑ-ロックエレメント】焼入（HRC55) QLT19RB,CB：無電解メッキ
QLT26RB,CB：無電解メッキ
QLA19RB,CB：黒染め

特長

■Q-ロック内蔵プレート本体（ネジ式分割）・Q-ロック内蔵プレート本体（エアー分割）で使用いただけるプレートです。
■基準穴は焼入れブッシュ入りで、ピッチは±0.015の高精度に仕上げてあります。
■ユーザー様でワークに合った穴・溝加工を施し、Q-ロック内蔵プレート本体の取付プレートとしてお使いください。
