Q-ロックエレメント/ブッシュ(サイドネジ式シングルタイプ)

E-9659C

製品カタログ

仕様/価格

選択	オーダーNo.	No.	外径	総高	内径	質量g	価格	在庫設定	在庫情報	製品BOX	CAD
選択	オーダーNo.	No.	外径	総高	内径	質量g	価格	在庫設定	在庫情報	製品BOX	DXF	STEP
	102270	QLTSS26B	70	14.5	58	300	20,800	在庫	在庫△	追加
	102271	QLTSS40B	108	21	86	1100	32,400	在庫	在庫〇	追加

寸法図・サイズ表

選択	オーダーNo.	No.	A	B	C	D	E±0.005	F	G	H 0/-0.016	I	Ｊ	K H8	L	M	N
	102270	QLTSS26B	70	31.5	14.5	17	10	58	26	36	4.5	7	6	24	3.5	11
	102271	QLTSS40B	108	44	21	23	15	86	40	58	6	11	10	35	4.5	17

材質・熱処理・表面処理

名称	材質	熱処理
Q-ロックエレメント/ブッシュ(サイドネジ式シングルタイプ)	SCM440	焼入HRC55

特長

■Q-ロックエレメントピン（ネジ式サイド操作シングルタイプ）と組み合わせて使用します。

取付方法

交換するジグやユニットへ取り付け穴を加工し、六角穴付きボルトで取り付けます。

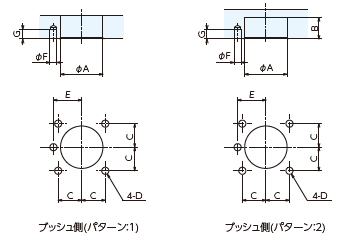

●取り付け加工寸法

№

A

B

C

D

E

F

G

QLTSS26B

36 +0.025

+0.009

18

20

M6深さ12

24 ±0.015

6 +0.018

0

8

QLTSS40B

58 +0.029

+0.010

24

30

M10深さ20

35 ±0.015

10 +0.022

0

10

選定方法

ブッシュの選定は、使用するピンのタイプとサイズに合わせた選定が必要です。

●サイズ表の選定

ピン		適合ブッシュ
オーダーNo.	No.	オーダーNo.	No.
102268	QLTSS26P	102270	QLTSS26B
102269	QLTSS40P	102271	QLTSS40B
