Qロック内蔵丸型プレート交換（チャック付き）|株式会社ナベヤ

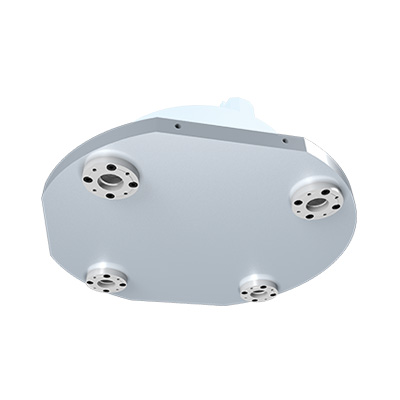

Q-ロック内蔵丸型交換用プレート(チャック付き)

E-9659X

製品カタログ

仕様/価格

選択	オーダーNo.	No.	ロケートブッシュ	クランプブッシュ	質量 kg	価格	在庫設定	在庫情報	製品BOX	CAD
選択	オーダーNo.	No.	ロケートブッシュ	クランプブッシュ	質量 kg	価格	在庫設定	在庫情報	製品BOX	DXF	STEP
	122246	RMCQ300-10IN	QLT26RB	QLT26CB	12	483,000	×	お問合わせ	追加
	122247	RMCQ400-16IN	QLT26RB	QLT26CB	21	890,000	×	お問合わせ	追加
	122248	RMCQ500-20IN	QLT40RB	QLT40CB	50	1,220,000	×	お問合わせ	追加

寸法図・サイズ表

選択	オーダーNo.	No.	A	B	C	D	E	F
	122246	RMCQ300-10IN	300	20.5	225	120	0.02	10
	122247	RMCQ400-16IN	400	20.5	325	90	0.02	10
	122248	RMCQ500-20IN	500	31.5	380	90	0.02	15

材質・熱処理・表面処理

名称	材質	熱処理	表面処理
Q-ロック内蔵丸型交換用プレート(チャック付き)	【プレート】FC250 【Ｑ-ロックエレメント】SCM440	【プレート】焼鈍【Ｑ-ロックエレメント】焼入（HRC55)	【Ｑ-ロックエレメント】無電解メッキ

特長

■Q-ロック内蔵丸型プレート専用のチャック付き取付プレートです。
■基準穴は焼入れブッシュ入りで、ピッチは±0.015の高精度に仕上げてあります。
■チャックは御支給頂くか、ご指定下さい。
■価格は参考価格になりますのでご注意ください。
