RoHS対応

Q-ロックエレメント/ブッシュ(嵩上げサイドネジ式)

E-9659C

  • Q-ロックエレメント/ブッシュ(嵩上げサイドネジ式) PIC1

  • Q-ロックエレメント/ブッシュ(嵩上げサイドネジ式) PIC1

仕様/価格

No.が決まったら、在庫情報・CADデータ・製品BOXから詳細確認や問い合わせに進めます。
タイプ オ-ダ-№ № 外径 内径 総高 質量kg 価格 在庫設定 在庫情報 製品BOX CAD
DXF STEP
ロケートブッシュ 131860 QLTS26KRB 58 26 42 0.7 29,000 在庫 在庫〇 追加 DL DL
ロケートブッシュ 131861 QLTS40KRB 88 40 62 2.4 40,300 在庫 在庫〇 追加 DL DL
クランプブッシュ 131862 QLTS26KCB 58 25.5 42 0.7 28,400 在庫 在庫〇 追加 DL DL
クランプブッシュ 131863 QLTS40KCB 88 39.5 62 2.4 39,400 在庫 在庫〇 追加 DL DL

寸法図・サイズ表

サイズ表の「選択」にチェックを入れると、選択したNo.に対応した寸法図を確認できます。
選択 オ-ダ-№ № A B C 0/-0.016 D E F G H I
131860 QLTS26KRB 58 26 20 37 5 42 9 7 14
131861 QLTS40KRB 88 40 25 57 5 62 14 8.5 20
131862 QLTS26KCB 58 25.5 20 37 5 42 9 7 14
131863 QLTS40KCB 88 39.5 25 57 5 62 14 8.5 20

材質・熱処理・表面処理

名称 材質 熱処理
Q-ロックエレメント/ブッシュ(嵩上げサイドネジ式) SCM440 焼入HRC55

特長

■Q-ロックエレメントピン（ネジ式サイド操作タイプ）と組み合わせて使用します。

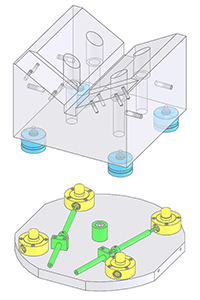

使用例

ワークに埋め込み5面加工を行う場合



取付方法

交換するジグやユニットへ取り付け穴を加工し、六角穴付きボルトで取り付けます。



●取り付け加工寸法





№

A +0.01

  0

 B C
QLTS26 20 6 M8XP1.25深さ16
QLTS40 25 6 M12XP1.75深さ24

選定方法

ブッシュの選定は、使用するピンのタイプとサイズに合わせた選定が必要です。



●サイズ表の選定

ピン 適合ブッシュ
タイプ オーダーNo. No. タイプ オーダーNo. No.
ロケートピン 114597 QLTS26RPV ロケートブッシュ 131860 QLTS26KRB
114598 QLTS40RPV 131861 QLTS40KRB
クランプピン 114595 QLTS26RPV クランプブッシュ 131862 QLTS26KCB
114596 QLTS40RPV 131863 QLTS40KCB
