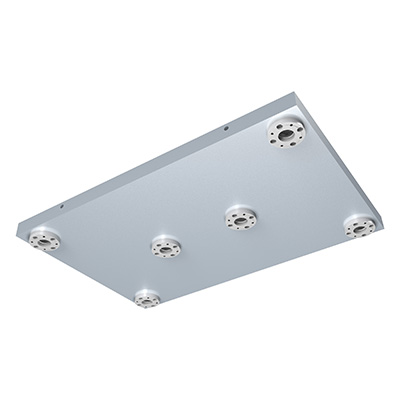

Q-ロック内蔵プレート(フラット)
E-9659X
仕様/価格
No.が決まったら、在庫情報・CADデータ・製品BOXから詳細確認や問い合わせに進めます。
寸法図・サイズ表
サイズ表の「選択」にチェックを入れると、選択したNo.に対応した寸法図を確認できます。
| 選択 | オーダーNo. | No. | A | B | C | D | E | F | G | H | I | J | K | L | M | N |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 122176 | MCQ0540-F | 500 | 400 | 30 | 40 | 420 | 40 | 320 | 210 | - | 210 | 160 | 160 | 10 | 0.02 | |
| 122177 | MCQ0640-F | 600 | 400 | 30 | 37.5 | 525 | 40 | 320 | 175 | 175 | 175 | 160 | 160 | 10 | 0.02 | |
| 122178 | MCQ1060-F | 1000 | 600 | 40 | 65 | 870 | 60 | 480 | 290 | 290 | 290 | 240 | 240 | 15 | 0.02 |
材質・熱処理・表面処理
| 名称 | 材質 | 熱処理 | 表面処理 |
|---|---|---|---|
| Q-ロック内蔵プレート(フラット) | 【プレート】S50C 【Ｑ-ロックエレメント】SCM440 |
【Ｑ-ロックエレメント】焼入（HRC55) | 【Ｑ-ロックエレメント】無電解メッキ |
特長
-
■Q-ロック内蔵ネジ式テーブル専用の取付プレートです。
■基準穴は焼入れブッシュ入りで、ピッチは±0.015の高精度に仕上げてあります。
■ユーザー様でワークに合った穴・溝加工を施し、Q-ロック内蔵プレート本体の取付プレートとしてお使いください。
