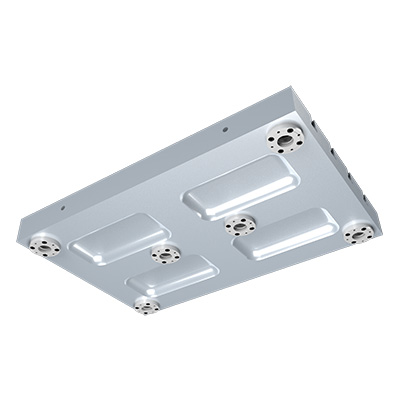

Q-ロック内蔵プレート(T溝)
E-9659X
仕様/価格
No.が決まったら、在庫情報・CADデータ・製品BOXから詳細確認や問い合わせに進めます。
寸法図・サイズ表
サイズ表の「選択」にチェックを入れると、選択したNo.に対応した寸法図を確認できます。
| 選択 | オーダーNo. | No. | A | B | C | D | E | F | G | H | I | J | K | L | M | N | O | P | Q | R |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 122179 | MCQ0540-T | 500 | 400 | 55 | 40 | 420 | 40 | 320 | 210 | - | 210 | 160 | 160 | 10 | 0.02 | 14 | 80 | 80 | 0.05 | |
| 122180 | MCQ0640-T | 600 | 400 | 55 | 37.5 | 525 | 40 | 320 | 175 | 175 | 175 | 160 | 160 | 10 | 0.02 | 14 | 80 | 80 | 0.05 | |
| 122181 | MCQ1060-T | 1000 | 600 | 70 | 65 | 870 | 60 | 480 | 290 | 290 | 290 | 240 | 240 | 15 | 0.02 | 18 | 120 | 120 | 0.05 |
材質・熱処理・表面処理
| 名称 | 材質 | 熱処理 | 表面処理 |
|---|---|---|---|
| Q-ロック内蔵プレート(T溝) | 【プレート】FC250 【Ｑ-ロックエレメント】SCM440 |
【プレート】焼鈍 【Ｑ-ロックエレメント】焼入（HRC55) |
【Ｑ-ロックエレメント】無電解メッキ |
特長
-
■Q-ロック内蔵ネジ式テーブル専用のT溝付取付プレートです。
■基準穴は焼入れブッシュ入りで、ピッチは±0.015の高精度に仕上げてあります。
