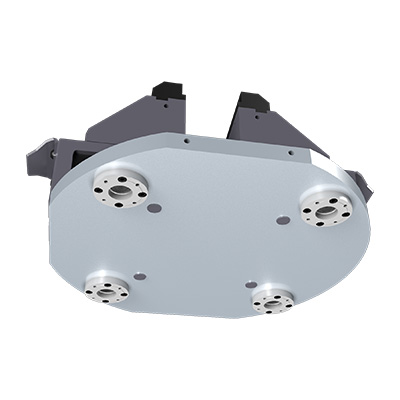

Q-ロック内蔵丸型交換用プレート(5軸バイス付き)
E-9659X
仕様/価格
No.が決まったら、在庫情報・CADデータ・製品BOXから詳細確認や問い合わせに進めます。
寸法図・サイズ表
サイズ表の「選択」にチェックを入れると、選択したNo.に対応した寸法図を確認できます。
| 選択 | オーダーNo. | No. | A | B | C | D | E | F | G | H | I | J |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 122243 | RMCQ300-75 | 300 | 20.5 | 225 | 120 | 10 | 75 | 286 | 65 | 60 | 22-108 | |
| 122244 | RMCQ400-100M | 400 | 20.5 | 325 | 90 | 10 | 102 | 386 | 90 | 90 | 23-142 | |
| 122245 | RMCQ500-100 | 500 | 31.5 | 380 | 90 | 15 | 102 | 484 | 90 | 90 | 23-240 |
材質・熱処理・表面処理
| 名称 | 材質 | 熱処理 | 表面処理 |
|---|---|---|---|
| Q-ロック内蔵丸型交換用プレート(5軸バイス付き) | 【プレート】S50C 【マシンバイス】FDC450 【Ｑ-ロックエレメント】SCM440 |
【プレート・マシンバイス】焼鈍 【Ｑ-ロックエレメント】焼入（HRC55) |
【Ｑ-ロックエレメント】無電解メッキ |
特長
-
■Q-ロック内蔵丸型プレート専用の5軸バイス付き取付プレートです。
■基準穴は焼入れブッシュ入りで、ピッチは±0.015の高精度に仕上げてあります。
